80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

    靜電紡絲是制備超細(xì)纖維的一種重要方法，得到的電紡纖維具有直徑?。◣准{米至幾微米）、比表面積高等特點(diǎn)。靜電紡絲過(guò)程是將具有一定粘度的高分子溶液或熔體置于帶有金屬毛細(xì)管噴頭的裝置中，在高壓電場(chǎng)的作用下，處于噴口的液滴克服表面張力形成噴絲細(xì)流，在到達(dá)接收裝置之前，細(xì)流不斷分裂細(xì)化及溶劑揮發(fā), 最后形成電紡纖維。若液體在連續(xù)的推動(dòng)供給下，可得到一定厚度的超細(xì)纖維膜。
    殼聚糖(chitosan)是甲殼素部分脫乙?；漠a(chǎn)物，是至今發(fā)現(xiàn)的唯一陽(yáng)離子多糖，具有良好的生物活性、生物相容性及生物降解性。聚乙烯醇（PVA）是分子結(jié)構(gòu)規(guī)整、分子鏈柔順的水溶性高分子，具有良好的化學(xué)穩(wěn)定性、生物可降解性生物親和性。對(duì)殼聚糖溶液紡絲的研究很多, 但有關(guān)殼聚糖靜電紡絲的文章很少[1]。由于殼聚糖的乙酸溶液不能靜電紡絲，選用與殼聚糖共混的聚乙烯醇作為第二組分, 以期通過(guò)兩種分子間強(qiáng)烈的氫鍵及良好的相容性來(lái)改善殼聚糖可電紡性，得到電紡纖維[2]。

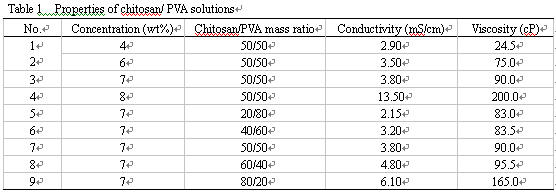

    以2wt%乙酸為溶劑，配制殼聚糖（ n =2.0´105, 脫乙酰度=90%）和PVA（醇解度=98%，聚合度 = 1750）的混和紡絲溶液，考查了共混溶液濃度c (wt%)、殼聚糖/ PVA的質(zhì)量配比r、過(guò)程參數(shù)（靜電壓V、接收距離d、流速f）對(duì)溶液的可紡性及纖維形貌的影響。在配比r =50/50下，溶液濃度在4wt%時(shí)只能得到大量的珠滴，當(dāng)濃度增大到6 wt %時(shí)則產(chǎn)生細(xì)小的纖維，濃度為7 wt %時(shí)，產(chǎn)生的纖維很多且直徑范圍小于100 nm, 而纖維中珠滴尺寸也有所變小。濃度再增大，紡絲不能進(jìn)行。溶液的粘度和電導(dǎo)率都隨著濃度的增加而增加，適合紡絲的溶液粘度小于100 cP (Table 1)。

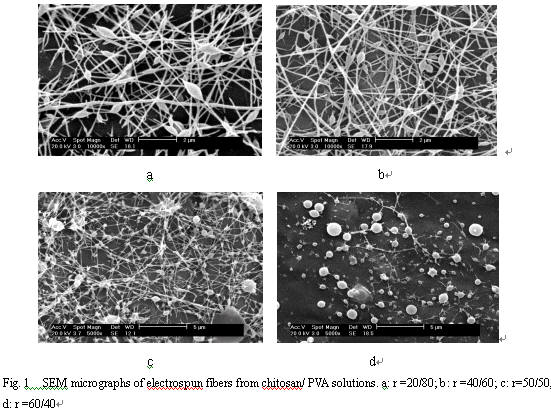

    殼聚糖/PVA的配比r為20/80，40/60，50/50，60/40和80/20時(shí)，隨著殼聚糖在共混溶液中比例增大，溶液粘度也增加，當(dāng)r=40/60時(shí)，紡絲速度和纖維形貌達(dá)到最佳。當(dāng)r增至80/20時(shí), 紡絲難度增大，不再有纖維產(chǎn)生, 結(jié)果如圖1所示。
