回收PVC軟制品包括泡沫塑料涼鞋、鞋底、拖鞋、廢農(nóng)膜、軟管及生產(chǎn)這類制品中的邊角料等。無(wú)論回收的是何種PVC軟制品，除必要的前處理外，必須造粒以備注塑機(jī)使用。

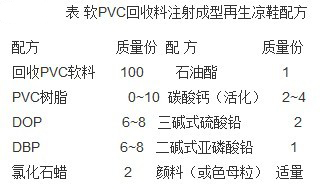

1.參考配方（見(jiàn)表）
2.工藝流程
流程一：回收PVC軟制品→處理→切碎→配合→捏合→擠出造�！⑸涑尚汀拚鷻z驗(yàn)→成品
流程二：回收PVC軟制品→前處理→塑化→配合混煉→壓片→切�！⑸涑尚汀拚鷻z驗(yàn)、成品
3.注意事項(xiàng)
采用擠出造粒工藝流程生產(chǎn)效率高。但回收料經(jīng)前處理后需切碎以供擠出機(jī)造粒。如果采用開(kāi)煉混煉后放片、再切粒工藝勿需將回收料切碎，可在前處理后直接在開(kāi)煉機(jī)上塑化，然后加入配合劑進(jìn)行混煉，待摻混均勻后放片，再將此片材進(jìn)行切料。
如果配方中不使用色母粒，宜將顏料與增塑劑、穩(wěn)定劑、填充劑（適量）在一起預(yù)混，制成經(jīng)研磨的色膏，可以使色料分散得更均勻，也防止色料不穩(wěn)定和物料焦燒等現(xiàn)象。若要進(jìn)一步提高再生塑料涼鞋的質(zhì)量，則可采用氯化聚乙烯（CPE)或丁腈橡膠(NBR)彈性體進(jìn)行改性。
使用開(kāi)煉法混煉時(shí)應(yīng)注意輥溫控制。軟制品塑化料的輥溫在160~170℃時(shí)即可，視混合料能夠完全塑化包輥，并注意打三角包6次�；鞜挄r(shí)間一般依經(jīng)驗(yàn)控制，應(yīng)根據(jù)投料量、輥的規(guī)格、加工溫度、增塑劑含量、輥距大小等因素確定�；鞜掃m度的料片外表光滑平整，沒(méi)有"夾生料"，找不到條狀、粒狀聚集物；裁取不同部位料片做拉伸試驗(yàn)，性能不出現(xiàn)明顯差距即為均勻混合。達(dá)到均勻混合的最少時(shí)間就是理論上的混煉時(shí)間。超過(guò)混煉時(shí)間，不僅造成能源、工時(shí)的浪費(fèi)，而且對(duì)性能有不利的影響。
開(kāi)煉后的料片，依切料機(jī)的規(guī)格切成適宜的寬度，并切去放片后的兩邊的毛邊，以備切成均勻的粒料。
注塑制鞋時(shí)，要注意調(diào)控各部位溫度，過(guò)低的塑化溫度會(huì)影響注塑充模，過(guò)高的溫度則容易使制品起泡、顏色畸形。一般回收料的加工溫度略低于新樹(shù)脂的加工溫度。以加料段為140~150°C、塑化段為165~175℃、噴嘴溫度為160~165℃為好。
