山大党锋教授、复旦孔彪教授《Energy Stor. Mater.》：(x)h协同催化效应的新型锂二氧化碳甉|催化?/span>
2021-09-28 来源:中国聚合物网 点击?/span>
关键词：(x)甉|催化?/a>
q期׃大学党锋教授与复旦大?/span>孔彪教授联合在?/span>Energy Stor. Mater.》期刊上发表了题为?/span>Super-assembled Atomic Ir Catalysts on Te Substrates with Synergistic Catalytic Capability for Li-CO2 Batteries”的文章QDOI: 10.1016/j.ensm.2021.09.017Q?/span>博士研究?/span>艳?/span>文第一作者。锂二氧化碳甉|因ؓ(f)其环境友好性和高的理量密度被认ؓ(f)是下一代储能系l有希望的的候选者?/span>为提高其在高倍率下的循环E_性和理解复杂的电(sh)池反省机理。该Nl设计制备了一U以Te单晶为基底超l装Ir无定形原子层的新型锂二氧化碳催化剂。该催化剂实C13247.1 mAh g-1的超高比定w在及(qing)?000mA g-1高倍率下稳定@?50圈。通过Ir原子层和Te基底的协同催化效应最大化Ir原子zL位点的催化效果。此外原?/span>XPSQXRD?/span> DEMS 分析揭示了在锂二氧化电(sh)池中攄(sh)产物酸锂和无定形碳?qing)中间物草酔R的Ş成分解过E。DFT计算证明了协同催化过E中可能的反应\径。在CRRq程中Te基底可以E_加速中间体的Ş成ƈ_反应路径Q同时其对于二氧化碳的正吔R能可以加速CERq程的发生。此新型?sh)催化剂的应用不但有助于寚w二氧化碳甉|内在机理的理解ƈ为具有高倍率循环E_性的锂二氧化电(sh)池设计提供新思\?/span>

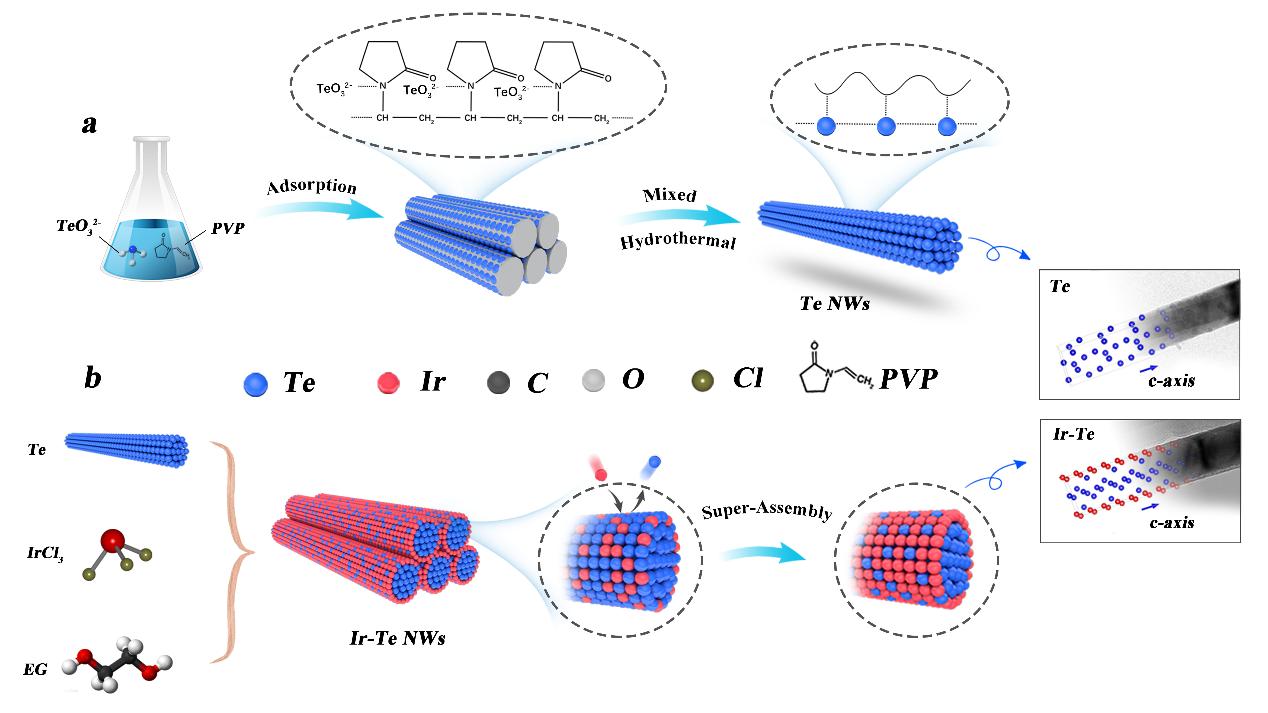

?/span>1 (a) TeU米U?/span> (b) atomic Ir-TeU米U合成过E的C意?/span>.

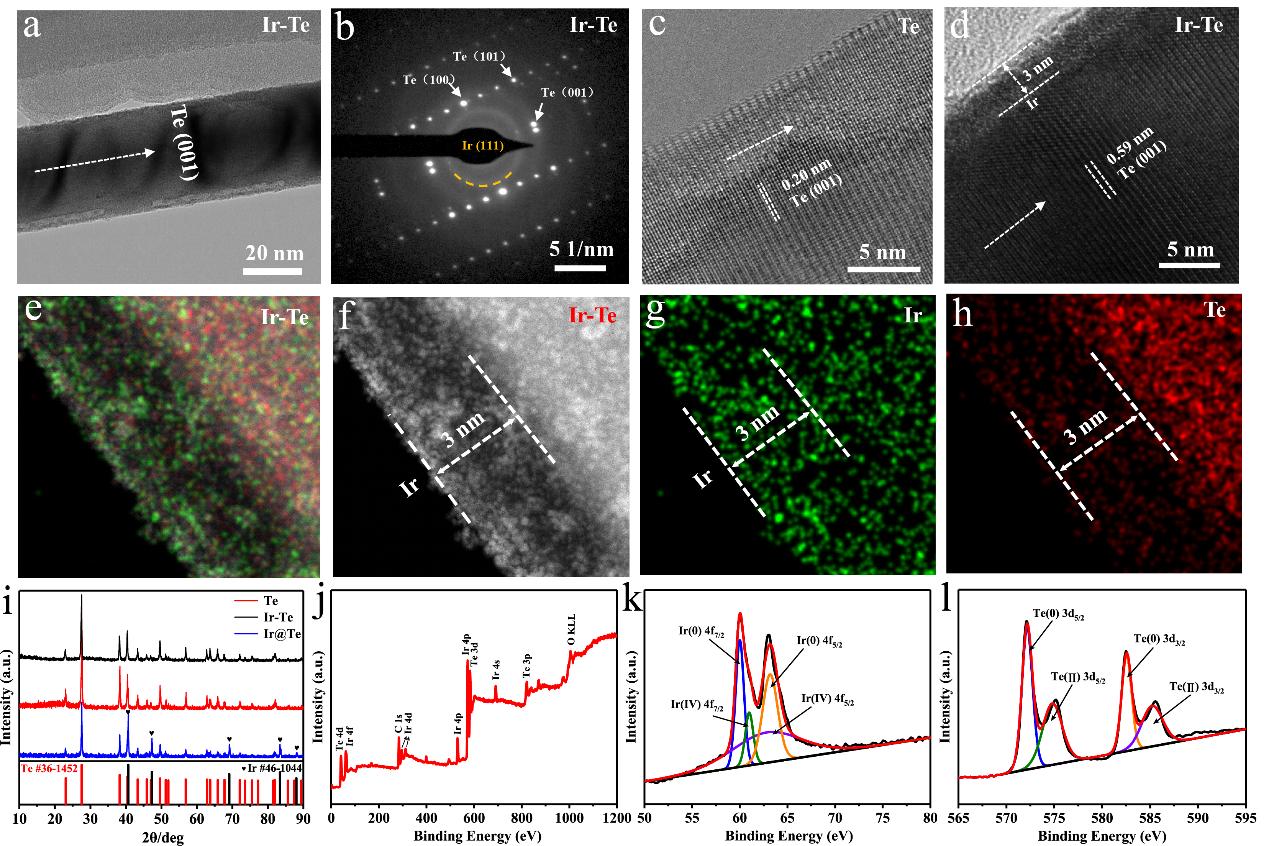

?/span>2 atomic Ir-TeU米U的 (a) 透射 (b) 选区?sh)子衍?/span> (d) 高分辨透射Qe-hQ高角环形暗场像-扫描透射?sh)子昑־镜面描图?/span>TeU米U的 (c) 高分辨透射图?/span>(i) x线衍射?/span> (j-l) 光电(sh)子能谱图

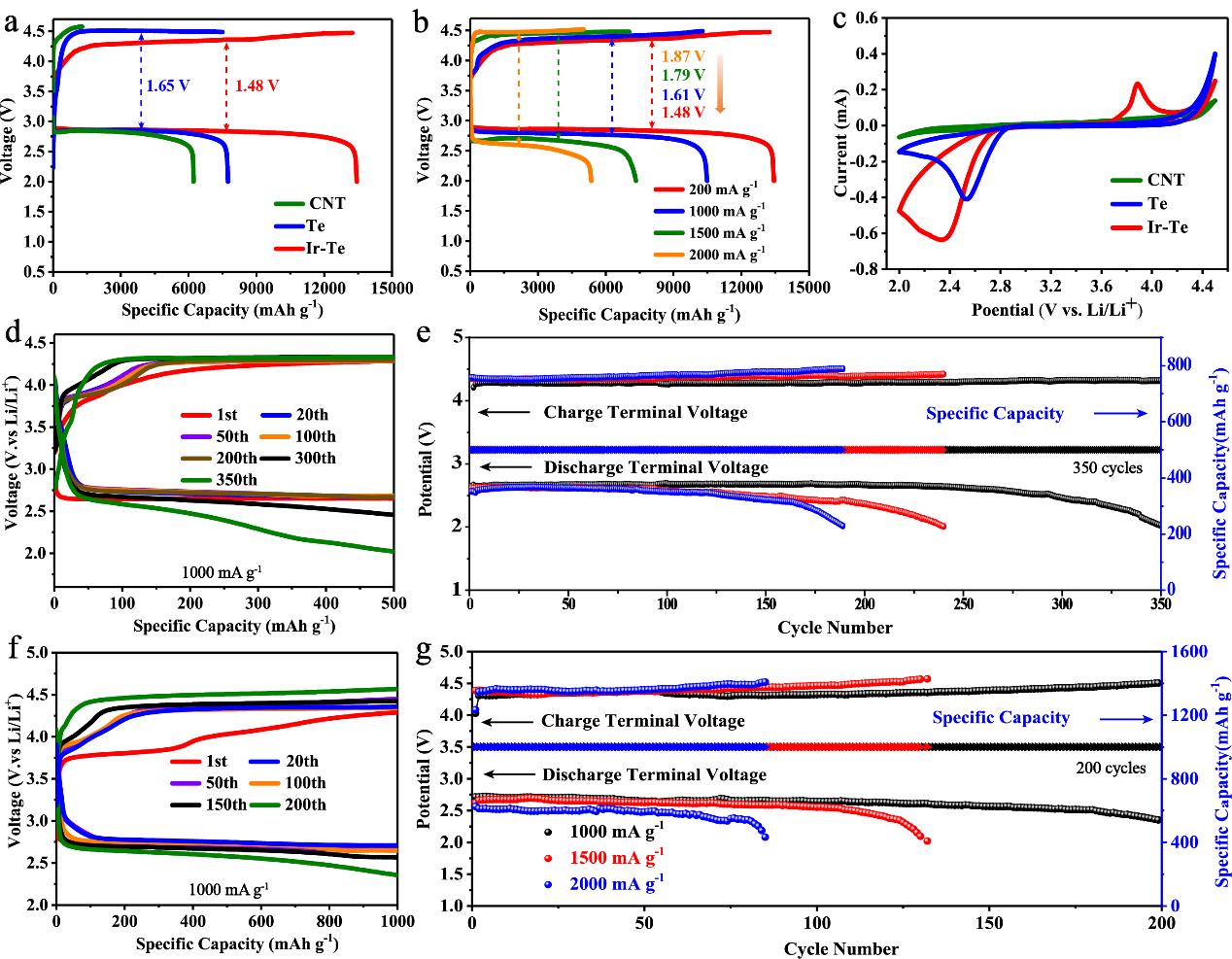

?/span>3 (a)截电(sh)压充攄(sh)定wҎ(gu)?/span> (b) 倍率性能Ҏ(gu)?/span> (c)循环伏安图。（d-gQAtomic Ir-Te 催化剂截定w?/span>500 mAh g-1 ?/span>1000 mAh g-1的@环对比图?/span>

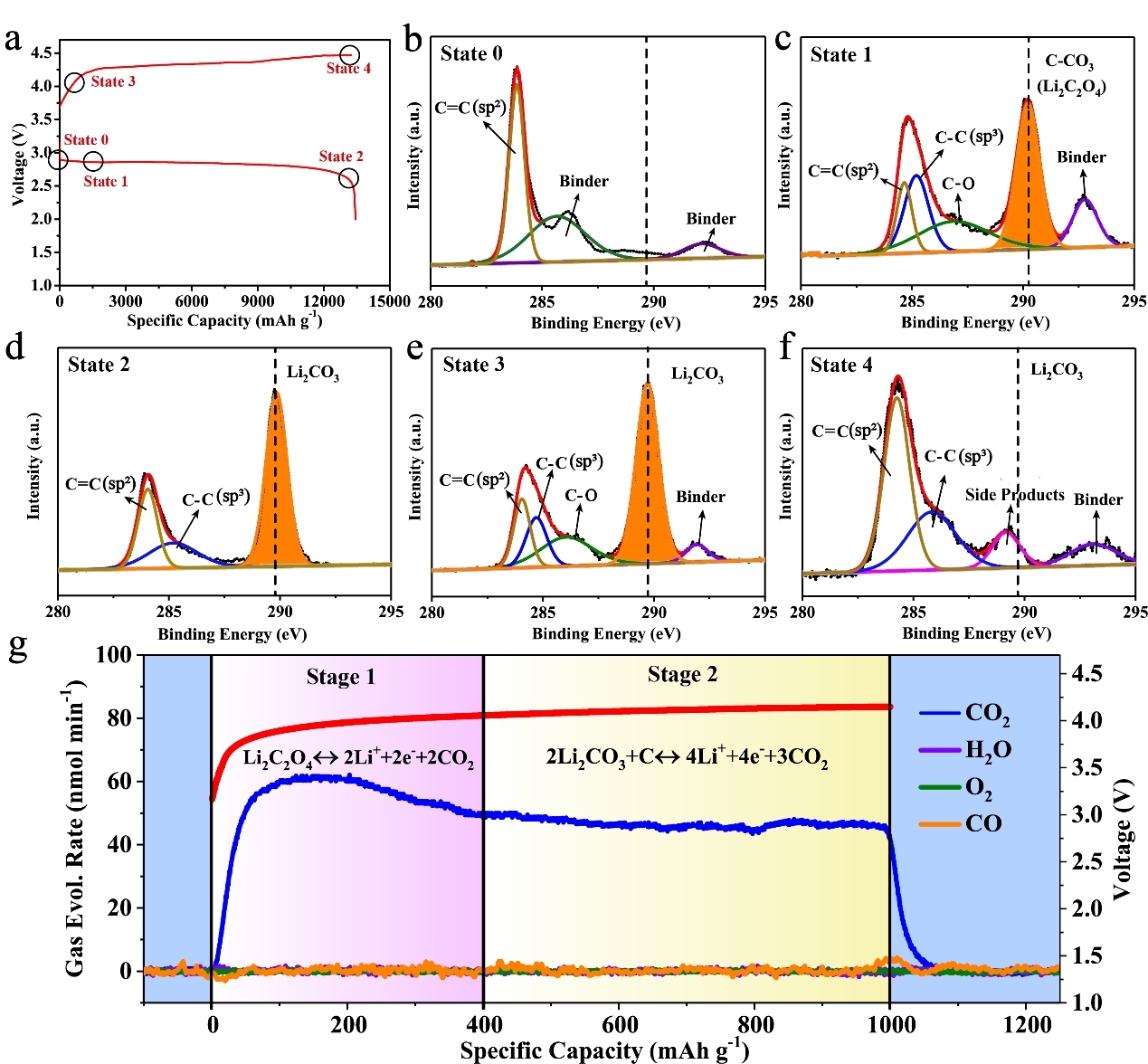

? atomic Ir-Te催化剂（aQ截点压充放甉|U图Qb-fQ?-4阶段的充攄(sh)原位光电(sh)子能谱图QgQ微分电(sh)化学质谱?/span>

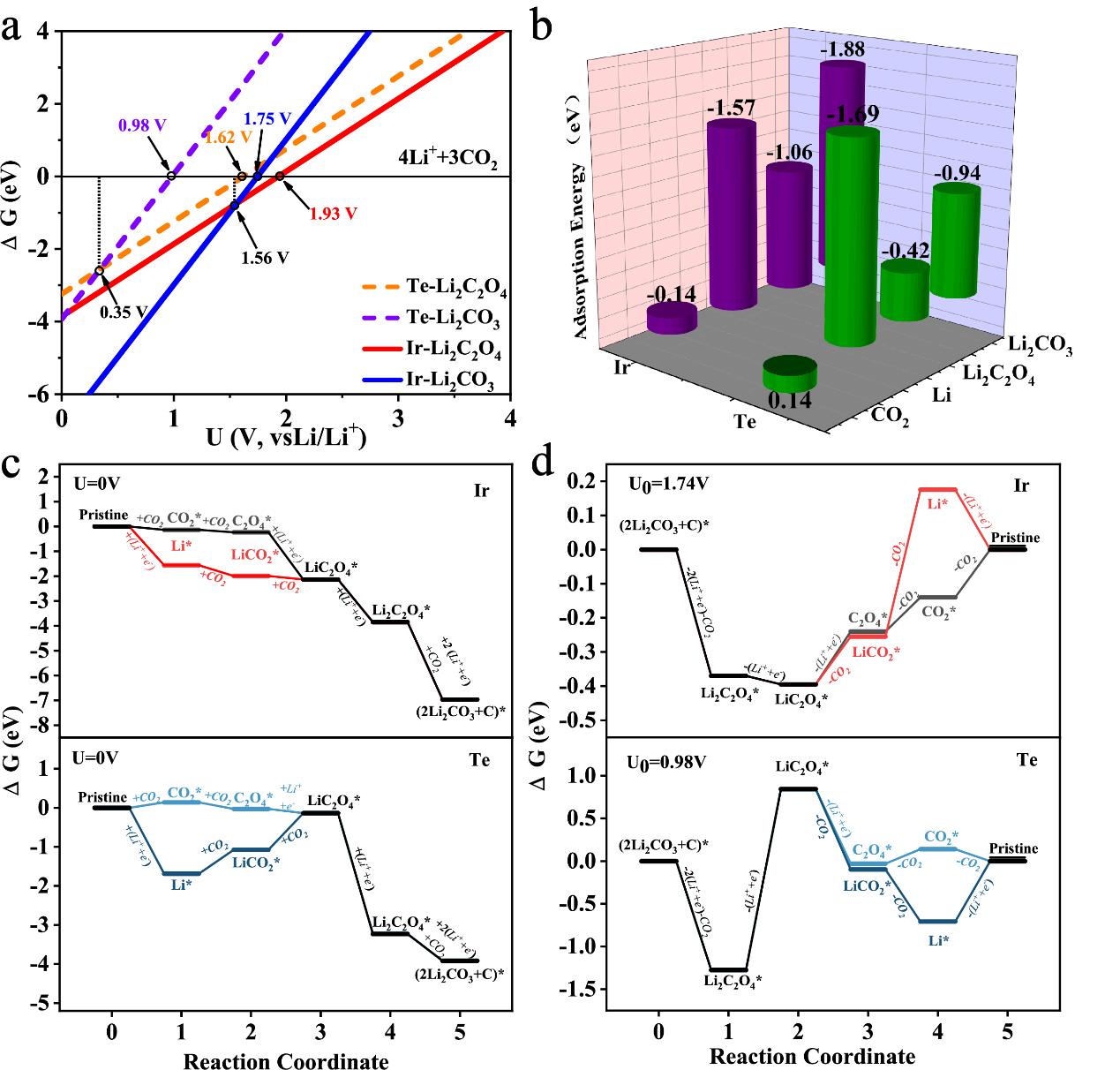

? (a) Ir(111)和Te(001)单分子层催化反应相图?/span> (b)吔R?/span>Ҏ(gu)图?/span> (c-d) CRR和CER在单层Ir或Te表面不同路径的自p图?c)零电(sh)极电(sh)?U=0V)的CRR路径;(d)正电(sh)极电(sh)?U=1.74V)的CER路径?/span>

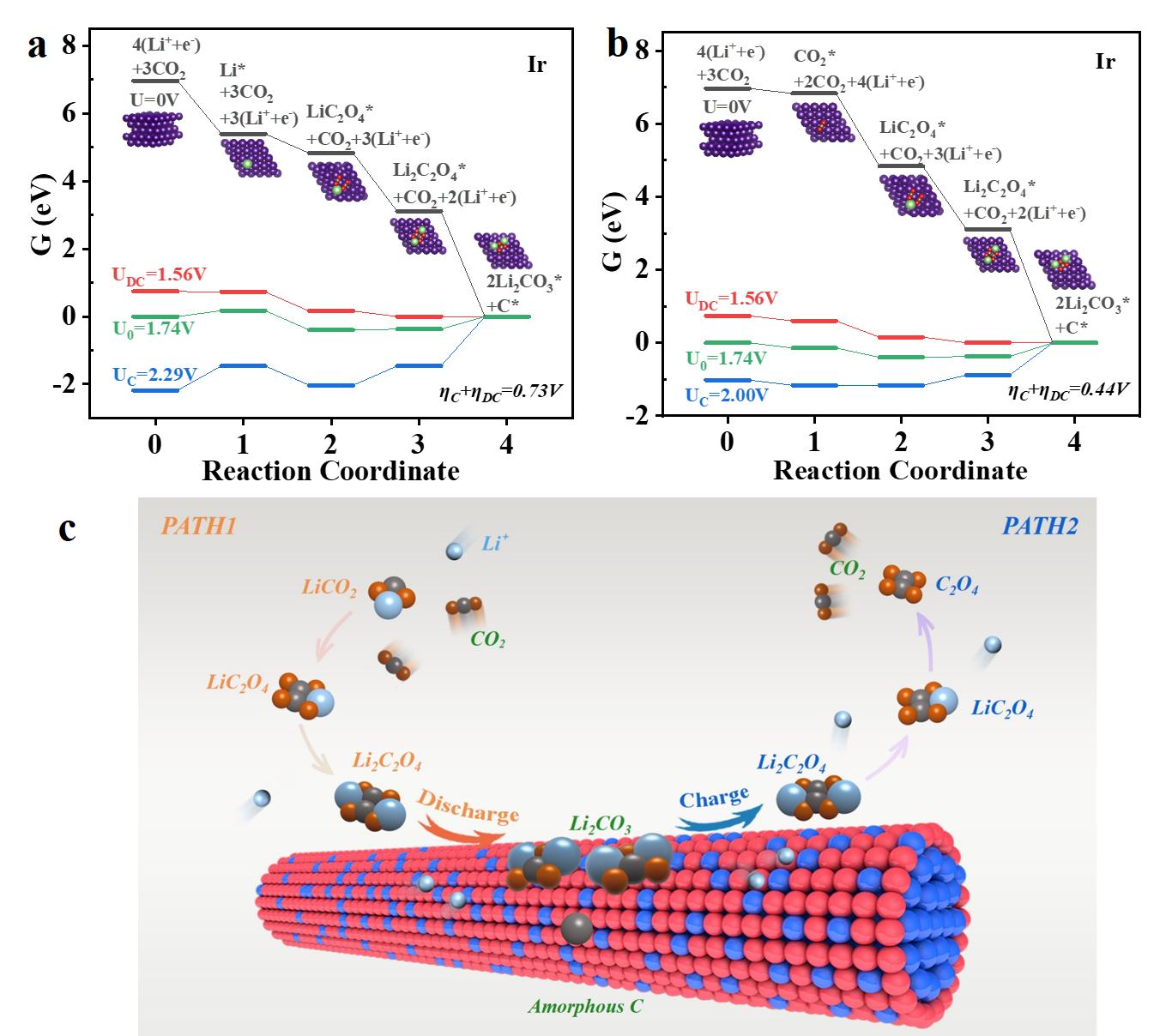

? (a) 计算Ir(111)上CRR和CER?a) PATH1Q?(b) PATH2的能U图?/span> (c) 充放?sh)过E中?sh)催化反应机理示意图?/span>
相关链接
https://doi.org/10.1016/j.ensm.2021.09.017
免责声明Q部分资料来源于|络Q{载的目的在于传递更多信息及(qing)分nQƈ不意味着赞同其观Ҏ(gu)证实其真实性，
也不构成其他。仅提供交流q_Q不为其版权负责。如涉及(qing)侉|Q请联系我们?qing)时修改或删除?br>邮箱Qinfo@polymer.cn
Q责ȝ辑：(x)sunQ?
