80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

  近期，上海交通大學生物醫(yī)學工程學院林秋寧研究員、上海交通大學附屬第九人民醫(yī)院周廣東研究員聯(lián)合設計了一種超快、高強、強粘的雜化光交聯(lián)（Hybrid Photo-Crosslinking）水凝膠技術。該類凝膠技術能夠滿足關節(jié)鏡微創(chuàng)手術要求，實現(xiàn)水壓環(huán)境下的光固化操作，進一步利用該類水凝膠支架材料負載自體軟骨細胞，成功實現(xiàn)了大動物（豬）負重區(qū)關節(jié)軟骨缺損修復。相關工作以“Ultrafast, tough, and adhesive hydrogel based on hybrid photocrosslinking for articular cartilage repair in water-filled arthroscopy”為題發(fā)表在Science Advances, 2021, 7, eabg0628。

  關節(jié)軟骨損傷（如骨關節(jié)炎OA）是臨床上最常見的退行性關節(jié)疾病，在中老年人群中發(fā)病率極高，累及人群巨大，已成為影響中老年人生存質(zhì)量的重大社會問題。對于局限性軟骨缺損的中度退變患者，目前臨床上主要采用微骨折術和自體軟骨移植術進行治療。經(jīng)過二十多年的發(fā)展，結(jié)合自體軟骨細胞和三維支架材料（如水凝膠）的組織工程技術為關節(jié)軟骨缺損修復提供了全新的治療策略。隨著臨床上微創(chuàng)手術的普遍化，理想的軟骨組織工程支架材料需要與當前的關節(jié)鏡手術相結(jié)合。與開放式手術不同，標準的關節(jié)鏡操作過程需要一定的水壓（~10 kPa）將關節(jié)腔撐開，以便于手術觀察與操作，這對當前的水凝膠技術提出了巨大的挑戰(zhàn)：要求材料能夠通過腔鏡器械準確注射到缺損部位并在水下快速固化，固化后與周圍組織牢固粘合且在水壓環(huán)境下維持機械穩(wěn)定性。然而，迄今仍然沒有一項水凝膠技術能夠突破該挑戰(zhàn)。

  基于此，上海交通大學林秋寧/周廣東團隊設計了一種新型的雜化光交聯(lián)水凝膠系統(tǒng)，通過將該團隊特色的光致亞胺交聯(lián)策略和傳統(tǒng)的光引發(fā)自由基聚合交聯(lián)策略結(jié)合，實現(xiàn)一次光照秒級構建高強、高粘的雙網(wǎng)絡水凝膠。如圖1所示，除了透明質(zhì)酸高分子上雙建官能團的快速聚合交聯(lián)外，另一透明質(zhì)酸高分子上的鄰硝基芐醇在光照下生成的醛基，能夠與明膠或周圍組織上的氨基反應，從而實現(xiàn)雙網(wǎng)絡水凝膠支架材料的一步構建、以及膠層與周圍組織的化學鍵鍵合固定。該類凝膠技術具有超快的交聯(lián)速度（約1 s）、較高的力學性能（約2 MPa）、優(yōu)異的組織粘附能力（凝膠-軟骨界面強度：縱向拉伸力16.4±1.2 kPa；橫向剪切力29.0±3.2 kPa）。

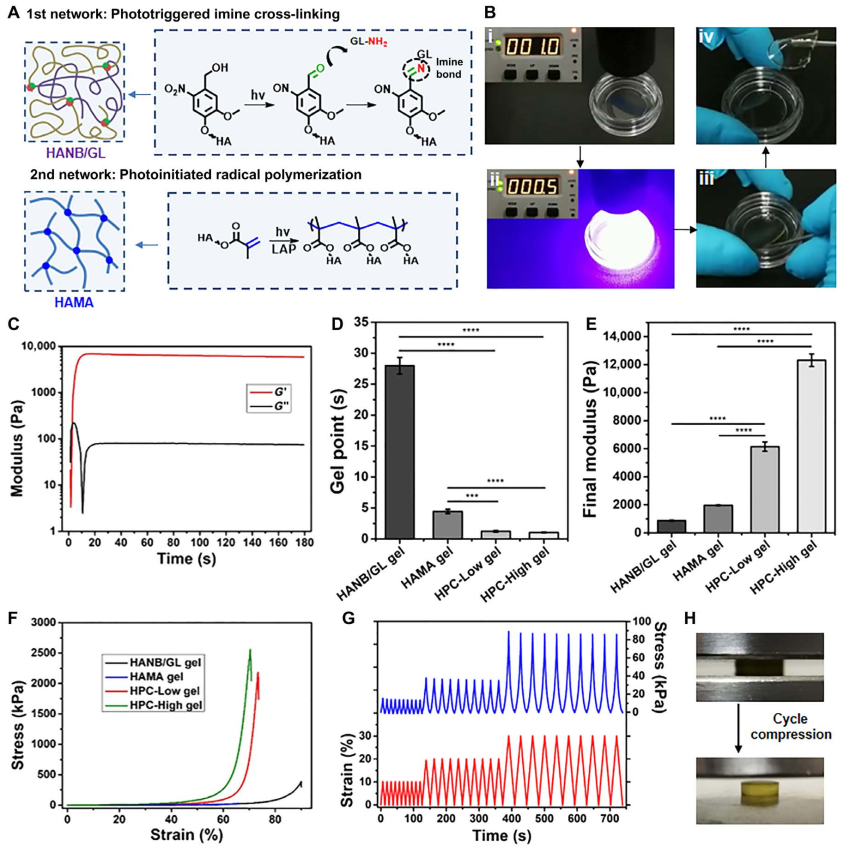

圖1. 雜化光交聯(lián)水凝膠的構建示意圖及理化性質(zhì)表征

  進一步，本文驗證了該類雜化光交聯(lián)水凝膠具有優(yōu)異的生物相容性與生物降解性，較低的免疫炎癥反應，能夠作為支架材料包裹軟骨細胞，在裸鼠皮下再生成熟的組織工程軟骨。接著，本文重點探討了該雜化光交聯(lián)凝膠技術應用于關節(jié)鏡水下原位修復軟骨缺損的可行性。如圖2所示，水凝膠前體溶液通過為該技術量身定制的關節(jié)鏡輔助裝置注射至水下的軟骨缺損部位，隨即打開395 nm光源，使膠液快速固化并與周圍軟骨組織一體化整合，得到的凝膠-軟骨復合物能夠承受47.8±6.5 kPa的水壓強度，遠遠超過了臨床上關節(jié)鏡手術過程中所需的水壓（~ 10 kPa）。

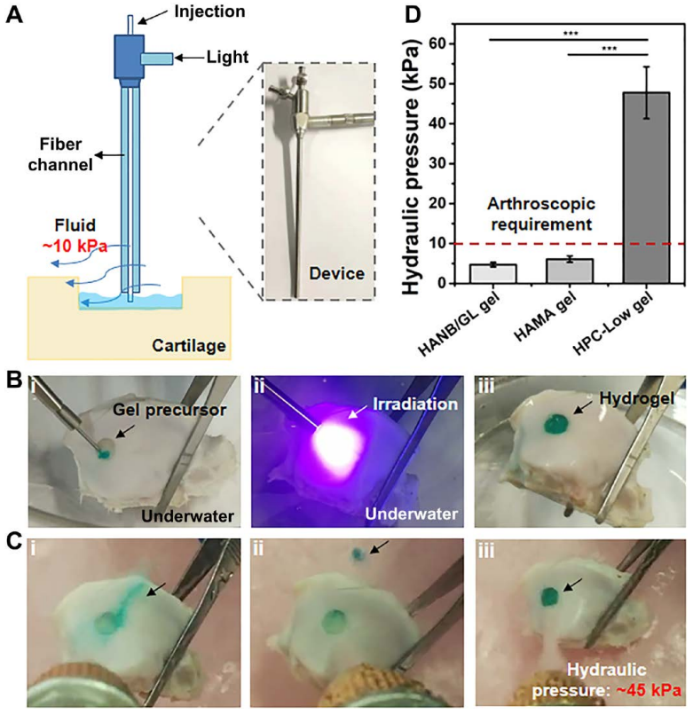

圖2. 雜化光交聯(lián)凝膠技術用于關節(jié)鏡手術的體外模擬實驗

  最后，本文應用雜化光交聯(lián)水凝膠包裹自體軟骨細胞，成功實現(xiàn)了在體關節(jié)鏡手術下豬關節(jié)負重區(qū)的軟骨缺損修復。如圖3所示，與體外模擬實驗結(jié)果一致，該水凝膠技術可以在連續(xù)液體（生理鹽水）灌溉壓力（~ 10 kPa）下，精準修補軟骨缺損部位。實驗組中，關節(jié)軟骨缺損處基本被新生的透明軟骨組織覆蓋，呈現(xiàn)出軟骨特異性染色和典型的軟骨陷窩結(jié)構，并且與周圍正常軟骨組織整合一體化。綜上所述，該水凝膠技術集合了可控快速交聯(lián)、優(yōu)異機械性能以及可組織粘附的特性，滿足關節(jié)鏡手術水壓環(huán)境下的應用要求，有望拓展成為微創(chuàng)手術盛行趨勢下軟骨缺損治療的新策略。

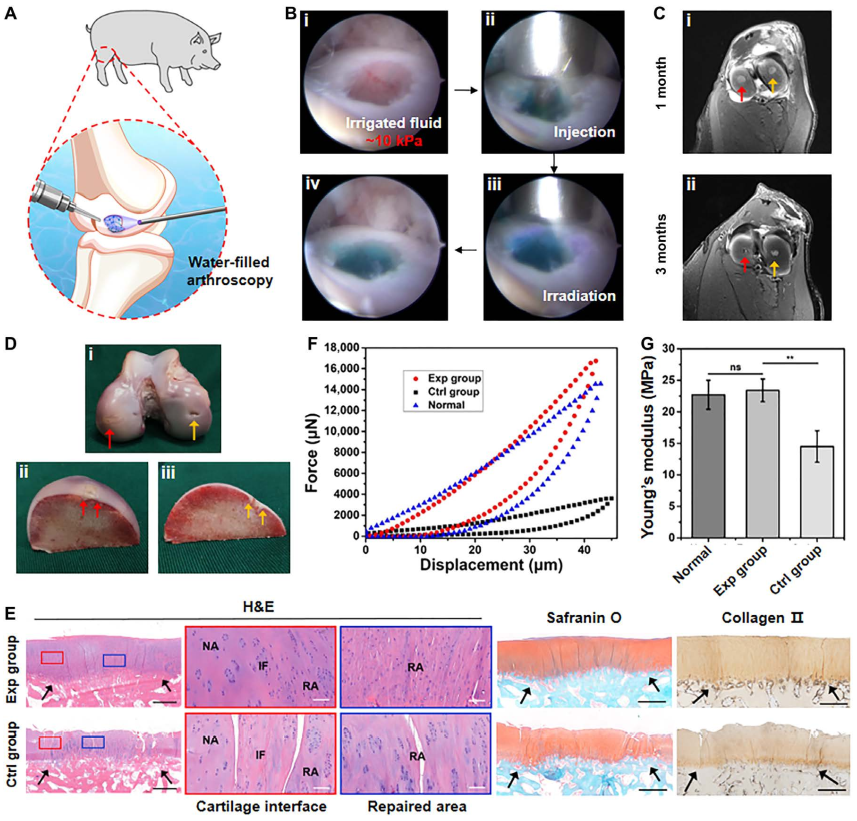

圖3. 雜化光交聯(lián)水凝膠技術用于關節(jié)鏡手術下的在體軟骨缺損修復

  本論文第一作者：華宇杰、夏會堂、賈立濤；通訊作者：周廣東、林秋寧，該工作得到了上海交通大學朱麟勇教授的悉心指導。動物實驗關節(jié)鏡手術操作、設備以及數(shù)據(jù)結(jié)果分析等得到了長期合作方上海交通大學附屬第六人民醫(yī)院趙金忠主任團隊的大力支持。該工作得到了國家重大研發(fā)計劃（2019YFA0110500 、2017YFC1103900）、國家優(yōu)秀青年科學基金（22022506）等項目支持。

  原文鏈接：https://advances.sciencemag.org/content/7/35/eabg0628

  下載：Ultrafast, tough, and adhesive hydrogel based on hybrid photocrosslinking for articular cartilage repair in water-filled arthroscopy
