80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
研究方向 >> 高分子化學(xué)

 徐 鼐     施文芳*

（中國(guó)科學(xué)技術(shù)大學(xué)高分子科學(xué)與工程系安徽合肥 230026）

（Tel: 0551-3606084, Fax: 0551-3606630, wfshi@ustc.edu.cn ）



超支化聚合物具有低粘度和高支化度的特點(diǎn)，可以用于改進(jìn)聚烯烴的加工性能并提高與其他極性聚合物的相容性。

采用兩種方法將超支化聚酯接枝到超細(xì)二氧化硅的表面。方法一，如圖1所示，超支化聚酯BoltornTM H20具有16個(gè)端羥基，將其中的一部分用十六酰氯或十八異氰酸酯封端，其余的端羥基與丁二酸酐反應(yīng)，生成端羧基。用帶有環(huán)氧基團(tuán)的硅烷偶聯(lián)劑KH560處理二氧化硅，在其表面引入環(huán)氧基團(tuán)，再與改性H20上的端羧基反應(yīng)，從而將改性后的超支化聚酯H20接枝到二氧化硅的表面。圖2為接枝前后二氧化硅的紅外譜圖，比較可知，二氧化硅經(jīng)H20接枝后，在1740cm-1的處出現(xiàn)明顯的酯基吸收峰，說明H20已接枝到了二氧化硅的表面。

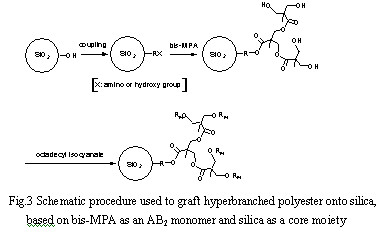

方法二，如圖3，對(duì)二氧化硅表面的Si-OH進(jìn)行改性，引入胺基或羥基，以二氧化硅為核，利用單體二羥甲基丙酸（bis-MPA）進(jìn)行縮聚反應(yīng)，在二氧化硅表面生成超支化聚酯，最后用

十八異氰酸酯封端。圖4為接枝前后二氧化硅的紅外譜圖，在接枝二氧化硅的譜圖中，1730 cm-1處出現(xiàn)了明顯的酯基吸收峰，說明單體二羥甲基丙酸與二氧化硅表面的活性基團(tuán)發(fā)生了反應(yīng)，并繼續(xù)縮聚，生成了超支化聚酯。同時(shí)使用DSC、XPS和TEM等對(duì)二氧化硅表面進(jìn)行了詳細(xì)的表征和研究。

將改性的超細(xì)二氧化硅填充到聚丙烯中，研究了表面接枝超支化聚酯的二氧化硅對(duì)復(fù)合材料力學(xué)性能和流變性能的影響，同時(shí)對(duì)復(fù)合材料熱性能和結(jié)晶行為進(jìn)行了表征和討論。



致 謝

本工作得到國(guó)家自然科學(xué)基金項(xiàng)目 (No.20074034和No.50233030)的資助。
