科學家在二維聚合物晶體管的平面處理方面取得新進展
2016-08-12 來源：材料牛

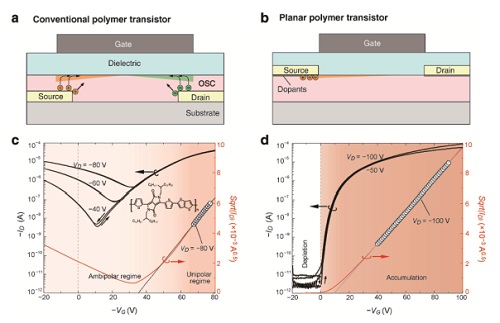

圖2 傳統聚合物晶體管和二維聚合物晶體管比較總覽
有機場效應晶體管（OFETs）是如今不斷發展起來的低成本、環境友好型柔性電子設備的中心元件。新興發展起來的施主-受體（D-A）共聚物被證實在OFET的制備上有著潛在的應用前景，因其可溶液加工、具靈活的柔韌性及高雙極性性能。而將平面處理過程引入OFETs也有很多益處，不必?fù)?dān)憂會與基底接觸，通過多種技術可制備高質量、大面積、超薄的有機半導體（OSC）薄膜。另外，可自行校準的柵極及S/D電極可消除電極間重疊從而誘導寄生電容來減緩運行速度。
東國大學的Yong Xu（通訊作者）和Yong-Young Noh（通訊作者）及華東師范大學的李文武（通訊作者）帶領的研究團隊設計了經平面處理后的二維聚合物晶體管，晶體管內有效電荷的釋放及分裂單極電荷的傳輸均在聚合物薄膜表面進行，表現出前所未有的理想設備特點。這種技術帶來了針對于制備限制問題的絕佳解決方法，以及共軛聚合物晶體管在實際應用中性能上的改進。
文獻鏈接：Planar-Processed Polymer Transistors（Adv. Mater.，2016，DOI：10.1002/adma.201601589）
版權與免責聲明：本網頁的內容由中國聚合物網收集互聯網上發布的信息整理獲得。目的在于傳遞信息及分享，并不意味著贊同其觀點或證實其真實性，也不構成其他建議。僅提供交流平臺，不為其版權負責。如涉及侵權，請聯系我們及時修改或刪除。郵箱：info@polymer.cn。未經本網同意不得全文轉載、摘編或利用其它方式使用上述作品。
（責任編輯：xu）
