目前報道的大部分高性能有機(jī)半導(dǎo)體材料是p型或n型材料。針對高性能雙極性有機(jī)半導(dǎo)體缺乏的現(xiàn)狀和面臨的挑戰(zhàn)，中國科學(xué)院化學(xué)研究所的劉云圻院士課題組與華中科技大學(xué)的王帥教授課題組合作，在高性能雙極性聚合物半導(dǎo)體材料的研究領(lǐng)域取得了重要進(jìn)展。基于經(jīng)典的吡咯并吡咯二酮（DPP）受體，他們利用受體（DPP）二聚策略，首次報道了雙吡咯并吡咯二酮（2DPP）新型聚合物，系統(tǒng)研究了DPP和2DPP類聚合物的光學(xué)、電學(xué)及OFET性能的變化規(guī)律。

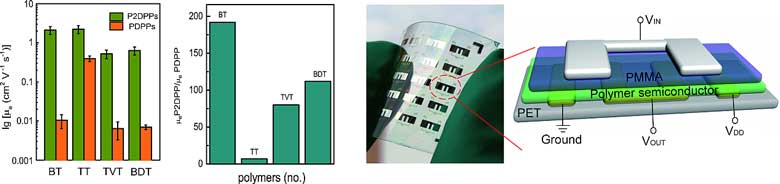

經(jīng)典的DPP類材料以p型材料居多，主要?dú)w因于該類材料具有較高的LUMO能級，不利于電子的注入。通過受體二聚策略合成的2DPP類聚合物材料，LUMO能級比DPP類聚合物的降低了0.1 eV，從而降低了電子的注入勢壘，使得2DPP類聚合物的電子遷移率得到了顯著的提升。其中P2DPP-BT相比PDPP-BT電子遷移率提升了180倍，由此證明受體二聚策略在改善材料電子遷移率方面具有良好的應(yīng)用價值。為了充分發(fā)揮有機(jī)半導(dǎo)體材料的柔性優(yōu)勢，OFET器件采用塑料基底，制備了可彎曲的柔性晶體管；赑2DPP-TT構(gòu)筑的柔性晶體管空穴和電子遷移率分別高達(dá)4.16和3.01 cm2?V–1?s–1，達(dá)到目前柔性雙極性晶體管的最好性能。在塑料基底上，基于P2DPP-TT構(gòu)筑的反相器增益高達(dá)70，證明2DPP類材料將在柔性有機(jī)電路中具有較好的應(yīng)用前景。
該工作報道的4個2DPP類聚合物均表現(xiàn)出優(yōu)異的雙極性傳輸特性。平衡的雙極性證明了2DPP單體是一類優(yōu)異的雙極性材料構(gòu)筑單元。這一設(shè)計理念將對有機(jī)光電材料分子的設(shè)計和性能調(diào)控方面起到重要的影響。該工作發(fā)表在國際材料科學(xué)類頂級期刊Advanced Materials 上，楊杰（華中科技大學(xué)）和王翰林為本論文的并列第一作者，郭云龍研究員、王帥教授和劉云圻院士為本論文的通訊作者。
論文鏈接：http://onlinelibrary.wiley.com/doi/10.1002/adma.201606162/abstract
- 江科大晏超/張恒、東南大學(xué)孫正明/潘龍 Adv. Sci.：調(diào)節(jié)聚酰亞胺基共價有機(jī)骨架孔隙率和雙極性的先進(jìn)水系雙離子對稱電池 2024-08-28
- 中科院化學(xué)所張衛(wèi)鋒副研究員、于貴研究員在高遷移率雙極性聚合物場效應(yīng)晶體管方面取得新進(jìn)展 2018-03-22
- 南科大郭旭崗教授/海南大學(xué)陳志才副教授 Angew：菲酰亞胺基N型聚合物半導(dǎo)體材料在薄膜晶體管中的應(yīng)用 2024-03-08
- 中科院化學(xué)所郭云龍研究員、劉云圻院士團(tuán)隊 AFM：具有高遷移的本征可拉伸發(fā)光聚合物 2023-12-06
- 廣州大學(xué)孫會靚教授等《Nat. Commun.》:基于連續(xù)共聚的多組分全聚合物半導(dǎo)體材料實現(xiàn)高效穩(wěn)定有機(jī)太陽能電池 2023-02-23
