作為一種清潔高熱值的二次能源，氫氣（H2）的開發(fā)對實現(xiàn)碳中和目標具有重要作用。目前，95%左右的H2通過化石燃料氣化重整（如IGCC技術(shù)）制備合成氣獲取，且同時生成接近9000萬噸二氧化碳（CO2）。為捕獲合成氣中的CO2并獲取低碳高純度的H2，H2/CO2分離必不可少。為降低H2生產(chǎn)和CO2捕集成本，開發(fā)新的高效綠色H2/CO2分離技術(shù)勢在必行。膜分離法是作為一種新型低能耗低碳足跡的氣體分離技術(shù)，在近十幾年得到廣泛研究和開發(fā)。然而，合成氣出口溫度高（≥150 ℃），CO2相對含量高。同時，H2（2.89 ?）和CO2（3.3 ?）的分子尺寸相差有限，因此，對于膜技術(shù)的成功與否，強尺寸篩選能力至關重要。聚合物膜具有低成本，加工性強等優(yōu)勢，是目前主流的氣體分離膜。然而絕大部分聚合物由于其無定形分子結(jié)構(gòu)，導致H2/CO2選擇性普遍偏低，尤其在高溫條件下，因此難以制取高純氫氣。相較于聚合物自身，由陽離子絡合形成的超分子聚合物網(wǎng)絡具有更高的高分子鏈組裝效率，更強的分子篩選能力和機械性能，因此被廣泛開發(fā)并應用各種場合，包括自修復材料，刺激響應性材料，催化劑和液體提純。其中，陽離子-聚苯并咪唑絡合的超分子聚合物網(wǎng)絡表現(xiàn)出優(yōu)異的自修復能力，機械性能和熱穩(wěn)定性，非常適合運用于高溫下的分子篩選。

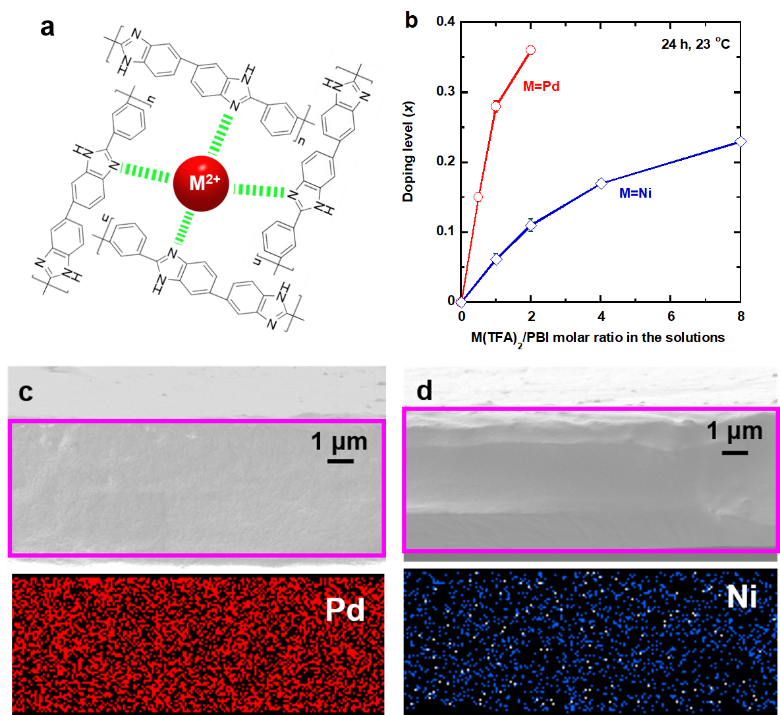

圖1（a）金屬陽離子-聚苯并咪唑絡合的超分子聚合物網(wǎng)絡示意圖;（b）調(diào)控膜中鹽含量; 含（c）鈀離子和（d）鎳離子的超分子聚合物網(wǎng)絡SEM截面圖和原位EDS圖。
圖2 超分子聚合物網(wǎng)絡的理化特性
圖3 超分子聚合物網(wǎng)絡優(yōu)異的H2/CO2分離性能
該工作發(fā)表在Macromolecules期刊上，標題為“Supramolecular polymer networks of ion-coordinated polybenzimidazole with simultaneously improved H2 permeability and H2/CO2 selectivity”。文章的共同第一作者是胡磊青博士，通訊作者是美國紐約州立大學布法羅分校林海青教授，合作方包括科羅拉多大學丁遺福教授團隊。
論文鏈接：https://doi.org/10.1021/acs.macromol.2c01033
- 吉大楊英威教授團隊 ACS Mater. Lett.：鹵素鍵驅(qū)動的柱芳烴基超分子聚合物用于高效碘捕獲 2025-04-21
- 西工大田威教授團隊 JACS：芳香陽離子–π作用和氫鍵分級驅(qū)動構(gòu)筑仿平行葉脈狀二維層狀超分子聚合物 2025-04-13
- 天科大趙倩-李盛華課題組 Small：基于電子結(jié)構(gòu)調(diào)控的金屬超分子雙功能氧電催化劑 2025-03-05
- 華南理工唐本忠院士團隊秦安軍教授 Macromolecules: 室溫高效鎳絡合物催化疊氮-炔點擊聚合制備1,5-立構(gòu)規(guī)整聚三唑 2023-12-13
- 西安交大成一龍研究員與李昂教授《AFM》: 基于茶多酚與苯硼酸絡合物構(gòu)建的新型水凝膠傷口敷料 2021-02-04
- 四川大學張仕勇教授、于云龍副研究員團隊：基于單寧酸/鐵離子絡合物光熱抗菌敷料的制備與應用 2020-12-02
- 安京珍教授/鄭爽博士/盧剛博士《Nat. Commun.》：超薄可控結(jié)晶聚合物膜 - 實現(xiàn)高水滲透率和高選擇性 2025-03-16
