高分子材料在工業(yè)生產(chǎn)和日常生活中廣泛應(yīng)用，但受回收技術(shù)及成本制約，其廢棄后主要被填埋、焚燒或直接丟棄于環(huán)境中，造成嚴(yán)重的生態(tài)環(huán)境污染、資源浪費(fèi)和碳排放問題；瘜W(xué)回收可將高分子鏈解聚成其聚合的單體，或控制降解成高值化小分子/大分子產(chǎn)物，升級回收前景廣闊。但高分子材料的化學(xué)回收仍處于起步階段（在目前回收方法中占比不足1%），存在反應(yīng)選擇性差、副反應(yīng)多、回收產(chǎn)物組分復(fù)雜和分離提純困難、產(chǎn)品再利用率低及再利用領(lǐng)域有限等問題。
近期，四川大學(xué)王玉忠院士團(tuán)隊(duì)通過一步氧化降解將廢棄環(huán)氧樹脂升級轉(zhuǎn)化為小分子基超分子粘合劑，實(shí)現(xiàn)了樹脂降解與重構(gòu)的同步，得到的混雜降解產(chǎn)物無需外加其他助劑，可單獨(dú)、直接、全部、高值化利用，同時(shí)避免了復(fù)雜的分離過程，也節(jié)約了新材料制備過程中的能耗，是一種新型的升級回收策略。環(huán)氧樹脂降解產(chǎn)物（DEP）可直接用作熱熔膠或者溶劑輔助粘合劑，對各種基材均表現(xiàn)出優(yōu)異的粘結(jié)性能，最大粘結(jié)強(qiáng)度達(dá)到 4.34 MPa，高于目前已經(jīng)報(bào)道的小分子基超分子粘合劑，甚至高于市售粘合劑（EVA、APAO）。DEP 還可以用作水下粘合劑，顯示出超高的水下粘結(jié)強(qiáng)度（5.88 MPa）和良好的長期使用穩(wěn)定性，為解決水下粘附的重大挑戰(zhàn)提供了新的途徑。此外，DEP 還用于密封、堵漏和油水分離等領(lǐng)域。該工作以“Exploiting valuable supramolecular materials from waste plastics”為題發(fā)表于《Materials Horizons》上，第一作者為環(huán)保型高分子材料國家地方聯(lián)合工程實(shí)驗(yàn)室和四川大學(xué)建筑與環(huán)境學(xué)院的劉雪輝博士，通訊作者為四川大學(xué)化學(xué)學(xué)院徐世美教授和王玉忠院士。該工作得到了國家自然科學(xué)基金、中央高；究蒲袠I(yè)務(wù)費(fèi)專項(xiàng)經(jīng)費(fèi)和高分子材料工程國家重點(diǎn)實(shí)驗(yàn)室開放基金的支持。

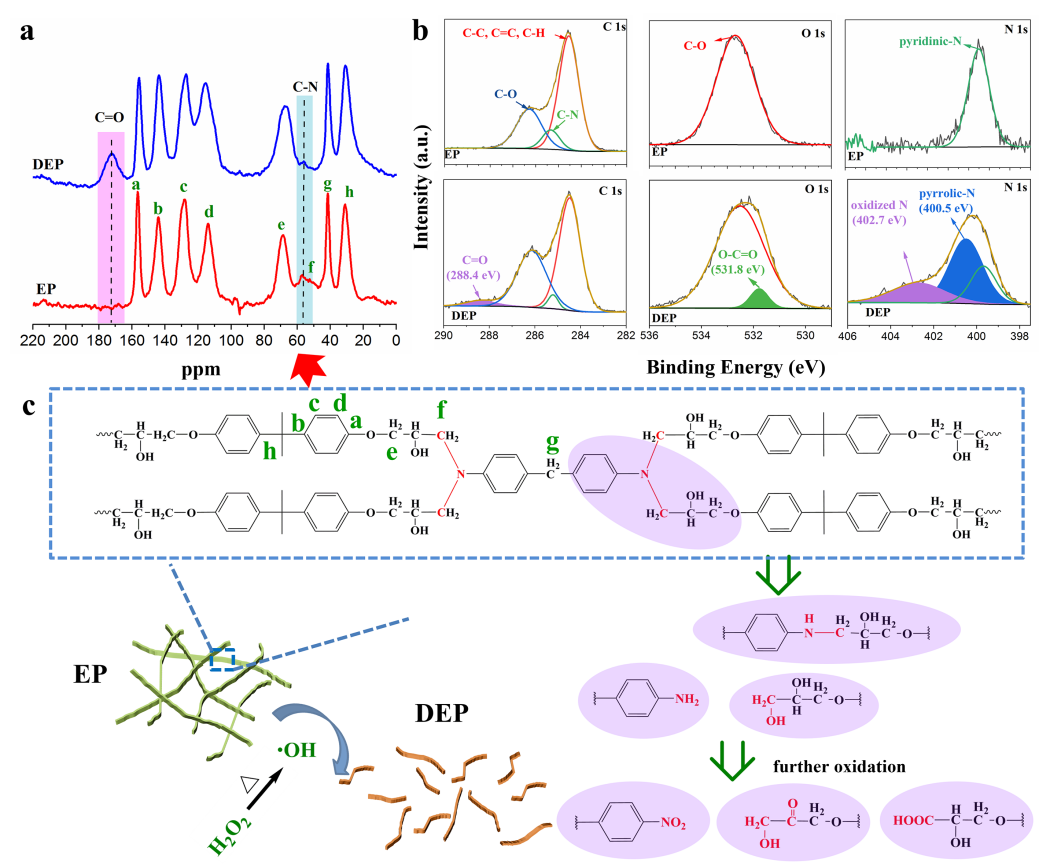

圖1 環(huán)氧樹脂的降解機(jī)理
圖2 回收產(chǎn)物在干燥環(huán)境下的粘結(jié)性能

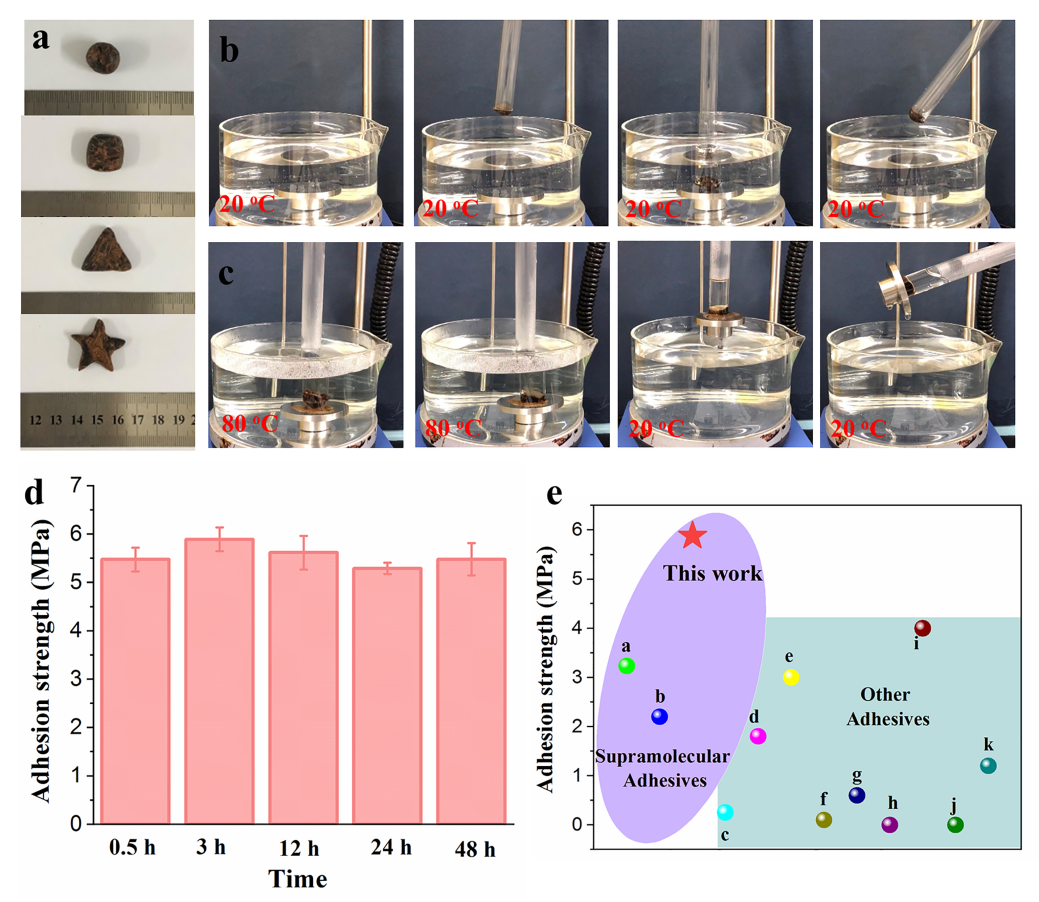

圖3 回收產(chǎn)物的水下粘結(jié)性能
原文鏈接：https://pubs.rsc.org/en/content/articlelanding/2022/mh/d2mh00781a
- 四川大學(xué)王玉忠院士團(tuán)隊(duì) Angew：廢棄環(huán)氧樹脂及其復(fù)合材料的高效全回收 2025-03-02
- 四川大學(xué)李建樹、羅珺團(tuán)隊(duì)《ACS AMI》：具有光熱抗菌性能的天然生物小分子基超分子生物粘合劑用于非壓迫止血和高效促傷口愈合 2022-11-28
- 安農(nóng)大汪鐘凱教授、王鐘副教授團(tuán)隊(duì) JMCA：超低溫下服役的高強(qiáng)、超韌性生物基膠黏劑 2023-03-09
- 四川大學(xué)張軍華教授團(tuán)隊(duì) CEJ：基于動態(tài)共價(jià)自適應(yīng)網(wǎng)絡(luò)和非共價(jià)氫鍵調(diào)控實(shí)現(xiàn)具有動態(tài)特性的強(qiáng)超分子粘合劑 2023-03-01
- 吉林大學(xué)董慶鋒教授團(tuán)隊(duì) Angew：基于低溫動態(tài)熱修復(fù)超分子粘合劑的高效柔性鈣鈦礦太陽能電池 2021-12-31
- 四川大學(xué)王玉忠院士團(tuán)隊(duì) Mater. Horiz.：混雜聚烯烴的氧化同質(zhì)化升級回收 2025-04-02
- 川大王玉忠院士團(tuán)隊(duì) AFM：可升級回收阻燃泡沫塑料 2024-12-06
