粘合劑作為一種具有強(qiáng)粘結(jié)作用的軟物質(zhì)材料，已被廣泛應(yīng)用于智能電子、新能源與醫(yī)療等領(lǐng)域，在日常生活和工藝生產(chǎn)中發(fā)揮著重要作用，F(xiàn)階段，強(qiáng)粘合劑的設(shè)計(jì)策略主要集中于納米級填充物(如粘土、纖維素納米晶體、聚合物接枝納米顆粒等)的添加以及化學(xué)或物理鍵的選擇。從分子拓?fù)浣Y(jié)構(gòu)尺度來調(diào)節(jié)聚合物鏈之間互穿或纏結(jié)等物理連接作用，是制備高性能粘合劑材料的一種潛在策略。
圖1 (a)梳狀聚合物由于側(cè)鏈的互穿作用而產(chǎn)生的強(qiáng)粘結(jié)劑；(b)梳狀聚合物PNB-g-(PEO-co-C6)的合成方法；(c)梳狀聚合物的構(gòu)象圖，以φ-1和nsc表示。紅色和藍(lán)色部分分別對應(yīng)瓶刷區(qū)和梳狀區(qū)，邊界線由臨界擁擠參數(shù)Φ*確定。實(shí)心符號為本文合成的梳狀聚合物。

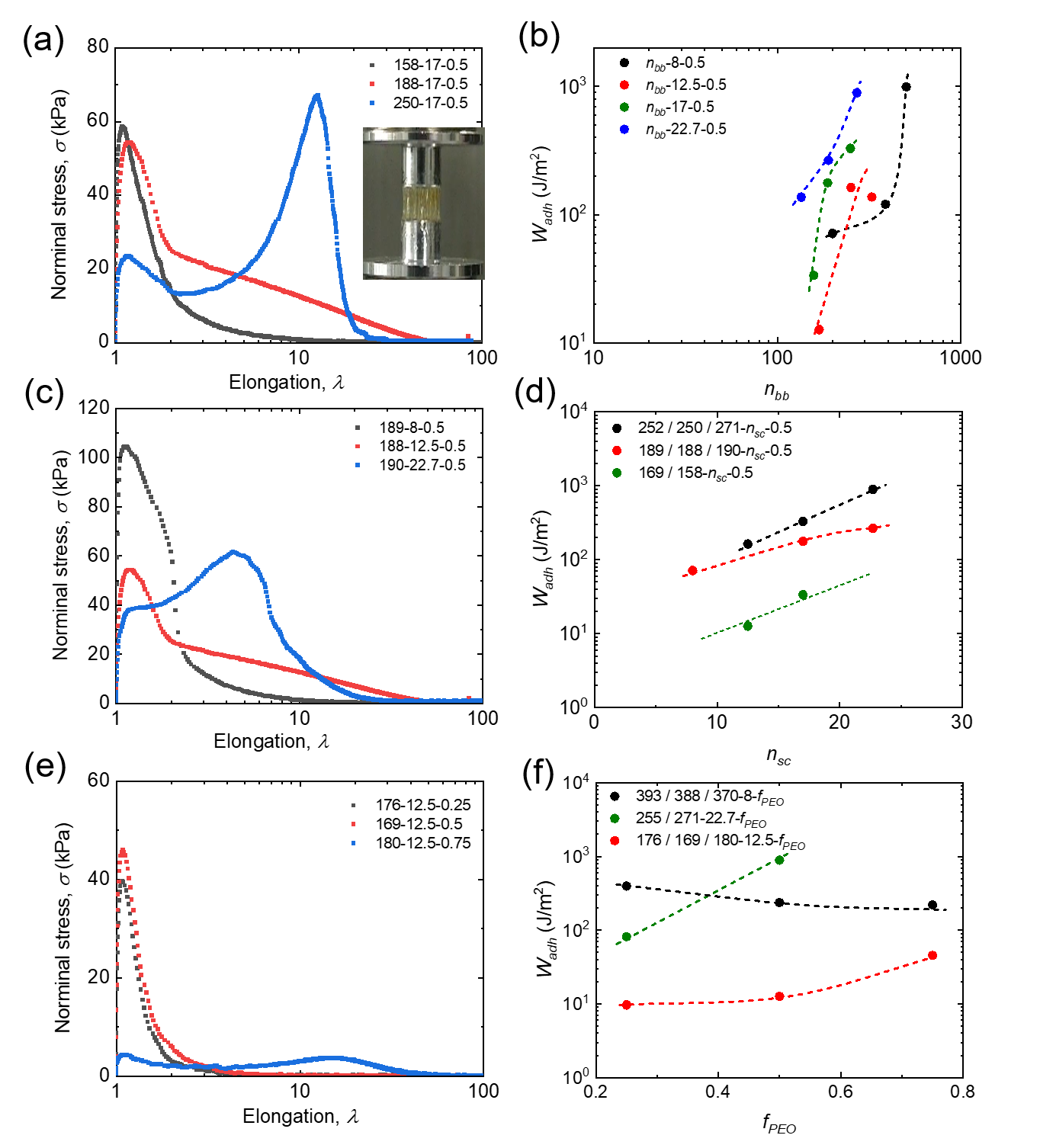

圖3 脫粘速度為20 mm/s下的粘結(jié)試驗(yàn)，研究了結(jié)構(gòu)參數(shù)對梳狀聚合物粘附性能的影響。(a)不同nbb的nbb-17-0.5樣品的應(yīng)力-伸長曲線。插圖顯示了脫粘過程中纖維狀結(jié)構(gòu)的形成；(b)具有不同nsc的四個系列聚合物粘附能Wadh與nbb的關(guān)系；(c)不同nsc的190-nsc-0.5樣品的應(yīng)力-伸長曲線；(d)具有相似nbb的三個系列聚合物粘附能Wadh的nsc依賴關(guān)系；(e)不同fPEO的170-12.5-fPEO樣品的應(yīng)力伸長率；(f)具有相似nbb的兩個系列聚合物粘附能Wadh與fPEO的關(guān)系。
時達(dá)到 ~3kJ/m2的粘接強(qiáng)度。該研究表明可以從分子拓?fù)浣Y(jié)構(gòu)上來設(shè)計(jì)更強(qiáng)的粘合劑材料。
的關(guān)系，參考溫度為T0= 25 ℃。
相關(guān)成果以“Topology and Dynamic Regulations of Comb-like Polymers as Strong Adhesives”為題發(fā)表在高分子專業(yè)期刊《Macromolecules》上。華南理工大學(xué)博士研究生范志瑋為第一作者，華南理工大學(xué)華南軟物質(zhì)科學(xué)與技術(shù)高等研究院孫桃林教授為通訊作者。該工作得到國家自然科學(xué)基金和廣東省引進(jìn)創(chuàng)新創(chuàng)業(yè)團(tuán)隊(duì)計(jì)劃等項(xiàng)目的支持。
原文鏈接：https://pubs.acs.org/doi/10.1021/acs.macromol.2c01851
- 清華大學(xué)李琦課題組 Nat. Mater.: 分子拓?fù)浣Y(jié)構(gòu)設(shè)計(jì)實(shí)現(xiàn)極端工況高效介電儲能 2025-02-15
- 中科院化學(xué)所董俠研究員團(tuán)隊(duì) Prog. Polym. Sci. 綜述：通過氫鍵交聯(lián)的動態(tài)聚合物材料 - 多重網(wǎng)絡(luò)拓?fù)浣Y(jié)構(gòu)的作用 2024-10-01
- 華南理工殷盼超教授 JCP：分子顆粒材料的拓?fù)涫芟匏沙趧恿W(xué) 2024-04-21
- 廣工丁明明教授/深大李連偉研究員 Macromolecules：梳狀聚合物在溶液和受限納米通道中的構(gòu)象-從線性到瓶刷結(jié)構(gòu) 2022-10-01
- 東華大學(xué)武培怡/劉凱團(tuán)隊(duì) AFM：氟化離子液體直接用作水下粘合劑 2025-03-26
- 華南理工大學(xué)宋文婧/任力團(tuán)隊(duì) AHM：一種通過調(diào)控交聯(lián)網(wǎng)絡(luò)形成順序用于顯著提升粘合劑長效濕粘附性能的策略 2025-03-26
- 西南林大杜官本院士、楊龍研究員團(tuán)隊(duì)《ACS SCE》: 通過凍融誘導(dǎo)原位交聯(lián)實(shí)現(xiàn)室溫固化的纖維素粘合劑 - 用于粘合竹子或木材 2025-03-14
