80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
四川大學傅強/鄧華教授團隊《Nat. Commun.》：面向戶外應用的高強、高耐候輻射制冷薄膜
2023-10-12  來源：高分子科技

  被動日間輻射制冷技術（PDRC）通過調節(jié)物體在太陽光譜下的反射率和大氣窗口下的發(fā)射率以實現(xiàn)戶外的簡單高效制冷，被認為是解決由夏季極端高溫天氣所引起的能源、環(huán)境和安全問題的有效措施。然而，材料光學性質的精準調控往往意味著其它實用性能（如強度、耐候性等）的大幅損失，使其難以在嚴苛的戶外場景中長期服役。因此，如何通過合理的設計以平衡材料的光學性質和其它實用性能，成為PDRC邁向戶外真正應用的難題之一。


  近日，四川大學高分子科學與工程學院傅強/鄧華教授團隊利用“溶劑交換-二次質子化”策略，構筑了一種基于芳綸納米纖維（ANFs）樹枝狀膠體和云母/二氧化鈦（Mica@TiO2）核殼散射體的層狀PDRC薄膜（AMTA）。通過對ANFs多步質子化過程的精確調控，其呈現(xiàn)出高度支化的三維網(wǎng)絡結構，可穩(wěn)定負載高含量的片狀Mica@TiO2核殼散射體，并快速誘導層狀結構成型，賦予其超過100 MPa的力學強度。與此同時，核殼散射體在光學模擬中也呈現(xiàn)出更強的散射效率因子，尤其是背向散射，它連同其它折射率差異界面處的散射行為（如孔隙界面）共同促進了PDRC材料的太陽光反射率（> 90%），并在實際戶外制冷測試中實現(xiàn)日間降溫3-4 ℃，夜晚降溫6-7 ℃。此外，依賴于各組分本征的優(yōu)異性質，該設計還集成了絕緣、紫外耐候、耐高溫、耐刮擦等綜合實用性能，有望進一步應用于車衣、手機、電纜熱管理防護等領域，為PDRC技術在戶外場景中的持久服役提供了潛在可能。該工作以“Thin lamellar films with enhanced mechanical properties for durable radiative cooling”為題發(fā)表在《Nature Communications》上（Nat. Commun. 2023, 14, 6129）。文章第一作者是四川大學碩士研究生熊聯(lián)虎。該研究得到國家科學技術部（重點研發(fā)計劃）的資金支持。


圖1. AMTA制備示意圖及相關微納結構


圖2. 機械性能及增韌機理

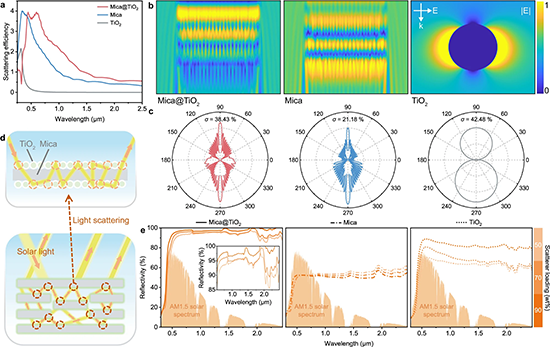

圖3. 光學性質及散射機理


圖4. 制冷性能及潛在應用展示


  該工作是團隊近期關于功能高分子復合材料結構設計和功能網(wǎng)絡調控相關研究的最新進展之一。針對傳統(tǒng)加工方法難以精準調控聚合物-填料形貌網(wǎng)絡及其界面相互作用等問題，團隊提出和發(fā)展了一種普適、通用的功能高分子復合材料加工新策略-湍流剪切沉淀。該方法已被證實在多個功能材料領域具有廣闊的應用前景，包括濕氣誘導發(fā)電（Energy Environ. Sci. 2023, 16, 3600; Adv. Funct. Mater. 2023, 33, 2210027; Nano Energy 2022, 98, 107241; Chem. Eng. J. 2022, 438, 135659），輻射制冷（Nat. Commun. 2023, 14, 6129），可拉伸導體（Adv. Funct. Mater. 2023, 2308799），海水淡化(Mater. Horiz. 2023; J. Mater. Chem. A, 2023, 11, 7711; ACS Sustainable Chem. Eng. 2023, 11, 3882)和柔性熱電/電熱裝置(Composites Part B 2023, 252, 110512; ACS Appl. Mater. Interfaces 2023, 15, 10947)等。通過對功能材料進行結構設計和填料網(wǎng)絡調控，團隊致力于解決當今社會面臨的重大問題，助力實現(xiàn)“碳中和”以及可持續(xù)能源發(fā)展。


  原文鏈接：https://doi.org/10.1038/s41467-023-41797-3

版權與免責聲明：中國聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
【大 中 小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊
更多>>科教新聞
