浙大趙朋/張承謙課題組 Addit. Manuf.：磁場輔助增材制造柔性驅動器
2024-02-06  來源：高分子科技

  磁控柔性執行器具有無線操控、快速相應的優勢特點，在近年來收到廣泛關注。磁性柔性致動器通常由柔性材料基體和嵌入其中的磁性顆粒組成。當磁性顆粒為硬磁性顆粒時，由于其能保持其剩磁強度，在驅動磁場下能夠產生磁矩驅動致動器形成內部變形。這類執行器的功能多樣性取決于其空間結構與磁化排布設計，與制造方法緊密相關。增材制造方法為磁性驅動器的制造提供了全新的思路，通過與輔助磁場的結合，實現在制造過程中對材料的磁化方向進行排布，進而實現對材料內部的磁排布設計。但現有研究中大多未能實現同時具有三維空間結構與磁排布的柔性執行器。另外，基于光固化的增材制造方法對材料透光性有要求，材料的磁含量受限，會引起磁致形變的不足。這些問題限制了磁性柔性執行器的設計創新與功能拓展。

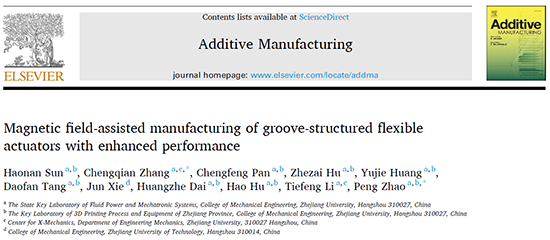

  針對上述問題，浙江大學趙朋教授/張承謙博士課題組報道了一種磁場輔助DLP光固化制造方法，用于制造具有三維結構和三維磁排布的磁控柔性執行器。在制造過程中，輔助磁場可使硬磁性顆粒對齊，從而獲得各向異性磁化排布。DLP方法具有制造精細結構和選擇性固化的能力，使構造復雜磁排布設計成為可能。為了解決磁粉含量低導致驅動力不足的問題，該研究發揮該制造方法的多層打印能力，構建了凹槽結構，以增強執行器的變形能力，并展示了具有抓取、爬行、泵水等功能的磁性柔性制動器，體現了該方法在磁控柔性執行器的設計與功能拓展方面的巨大潛力。相關研究成果以“Magnetic Field-Assisted Manufacturing of Groove-Structured Flexible Actuators with Enhanced Performance”為題發表在《Additive Manufacturing》上，浙江大學機械工程學院趙朋教授和交叉力學中心張承謙博士為論文共同通訊作者，碩士生孫浩南為論文第一作者，論文作者團隊成員均來自浙江大學流體動力基礎件與機電系統全國重點實驗室。


  為該研究搭建的制造裝置由DLP系統、厚度控制系統和輔助磁場發生裝置構成。輔助磁場發生裝置由二維亥姆霍茲線圈組和空心水平轉臺構成，能夠?qū)崟r產生任意大小與方向的勻強輔助磁場。其具有中空的結構，可以使光路與固化平臺分別從線圈下方和上方進入線圈中心的固化區域，以便實現多層打印。制造所用的材料為光固化樹脂，內部分散有預充磁過的NdFeB硬磁顆粒。制造時，先施加輔助磁場使材料中的磁顆粒的磁軸與輔助磁場方向?qū)R，之后曝光對應的區域，使該區域的樹脂迅速固化，同時固定其內部被排布的磁顆粒。經過這一“排布-固化”流程，即可獲得具有磁化排布的區域。之后，通過多次調整輔助磁場方向，重復上述過程，即可得到具有多個磁排布的執行器。在完成一層的制造之后，固化平臺抬起，等待填充材料后再次下沉并開始下一層的制造。

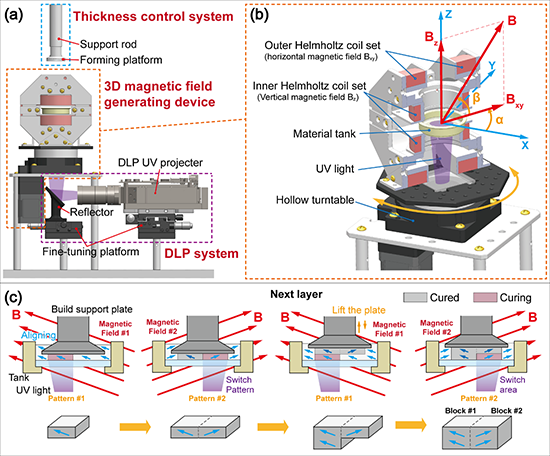

圖1 磁場輔助制造裝置與制造流程示意圖


  因為DLP方法是基于光固化原理，對材料有透光性要求，磁顆粒含量只能保持在較低的水平，這會導致磁驅動效果變差，影響磁控驅動器的功能實現。為應對這一問題，該研究通過構造凹槽結構以強化形變效果。充分發揮制造方法的多層打印能力，在磁排布區域的中心部分進行疊層，在不同磁排布區域的交界處保留較小的厚度，將形變集中在需要形變的地方。


  通過仿真與實驗分析了疊層厚度對整體形變的影響趨勢，印證了該方法的有效性。


圖2 凹槽結構的構造以及對形變的影響


  基于這種強化形變效果的凹槽結構，該研究設計了具有多個彎折單元的多臂抓手。根據磁排布設計，這種抓手可以在磁場下收攏。磁場的強度控制抓手開合狀態，磁場的方向控制抓手的朝向。在收攏狀態下，抓手收攏為一個球形，此時旋轉磁場方向即可使抓手實現滾動。文中展示了多臂抓手對物體進行轉運的過程。首先增加磁場強度，使抓手抓緊目標物體；之后轉動磁場方向，抓手帶動物體進行滾動；到達目標位置后降低磁場強度，抓手松開，釋放物體；最后，反向旋轉磁場方向，使抓手回到初始位置。

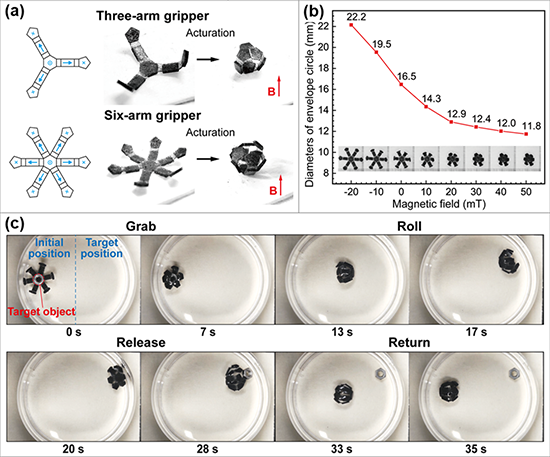

圖3 多臂抓手以及運輸物體應用展示


  該研究提出的制造方法同樣可以構造垂直的凹槽結構。將兩個方向的凹槽結構進行組合，就得到了一個二自由度關節。在該研究中，這種二自由度關節被應用于一種多足爬行機器人，大幅強化了機器人的運動能力。與沒有應用凹槽結構的爬行機器人相比，在懸空情況下，機器人各足在水平和垂直方向上的最大形變幅度分別增加到8.3倍和5.7倍，這將使得爬行機器人能夠獲得更加穩定的步態和更大的步幅。在爬行能力展示中，應用了凹槽結構的爬行機器人平均步長提高至6.8倍。


圖4 凹槽結構組成的二自由度關節強化爬行機器人的運動能力


  最后該研究展示了一個磁性隔膜泵的應用并展示了其工作流程，實現了3.6 mL/min的泵水速度，其中的磁性隔膜通過本文所述方法進行制造。施加磁場時，磁性隔膜下凹，腔體容積增加，將液體吸入；撤去磁場，磁膜回彈，腔體容積減小，將液體泵出。該磁性隔膜具有傾斜的彎折軸線和6個不同方向的磁排布區域，體現了本研究提出的磁場輔助制造方法在制造具有三維結構和磁化排列的磁性柔性致動器方面的優勢和巨大潛力。


圖5 磁性微流隔膜泵


  該工作是團隊近期關于磁控柔性執行器設計與制造相關研究的最新進展之一，得到了國家自然科學基金、浙江省“尖兵”“領雁”研發攻關計劃項目、浙江省自然科學基金等項目的大力支持。近年來，磁功能器件因其響應快、無線傳輸?shù)奶匦允艿搅藦V泛關注，團隊采用折紙工藝制備了柔性磁驅動功能器件（Nano Energy, 2021, 89, 106424.），實現了二維結構向三維結構的形態轉變以及單功能向多功能的驅動轉變。團隊在磁性傳感功能器件方面也開展了相關工作，利用磁化設計方法結合空間磁場分布建模，實現具有大面積力-位置感知能力的柔性觸覺功能器件（ACS Nano, 2022, 16 (11), 19271-19280.），通過建立三維力-磁場解耦理論模型，提出了高穩定磁化設計與折疊充磁方法，開發了三軸力解耦觸覺傳感器（Adv. Mater., 2023, 2310145）。團隊在磁場輔助增材制造磁功能器件方面的前期工作（Adv. Funct. Mater., 2021, 31 (34), 2102777、Mater. Design, 2023, 112588.）也為高性能磁功能器件的形性一體化制造奠定了良好基礎。


  原文鏈接：https://doi.org/10.1016/j.addma.2024.103979

  課題組主頁：https://person.zju.edu.cn/pengzhao
