中國科大龔興龍團隊Compos. Part B-Eng.： “潛意識觸發”的人體防御策略-仿生雙穩態Kirigami結構智能關節
2024-04-06  來源：高分子科技

  Kirigami（剪紙藝術）是一門古老的藝術，通過巧妙地切割和操縱一張紙，可以創造出迷人的裝飾品。目前，這種藝術形式已經逐漸發展成為一種設計和制造框架，能夠創造不同規模的多功能材料和結構。通過巧妙地設計幾何狹縫，簡單的二維薄板可以在外界刺激下轉化為復雜的三維結構，具有獨特的可編程力學性能。許多基于Kirigami的可穿戴電子器件忽視了動態力學性能設計的重要性，針對動態沖擊載荷下的力學響應研究較少。隨著人們安全意識的不斷提高，對可穿戴防護設備的需求也隨之增加。在一些研究中，Kirigami結構被證明是抗沖擊設計的理想選擇。然而，目前應用于抗沖擊領域的Kirigami結構往往為剛性結構，這與可穿戴設備設計中對柔性和適應性的要求是背道而馳的。


  為了解決這一矛盾，中國科學技術大學龔興龍團隊受自然界中穿山甲防護策略的啟發，將Kevlar、導電剪切變硬彈性體（c-SSE）和PET結合在一起，基于Kirigami結構，開發了一種柔性智能復合材料（Kiri-Kevlar）。Kiri-Kevlar具有優異的力學性能，并且可以在2D和3D模式之間無縫轉換。3D結構化Kiri-Kevlar的結構剛度與c-SSE應變率敏感特性協同作用，實現了高沖擊能量耗散功能。當人體受到?jīng)_擊，身體的潛意識動作（如蜷曲或彎曲四肢），會迅速觸發Kiri-Kevlar的三維結構激活，從而抵御沖擊。此外，可穿戴的Kiri-Kevlar可以基于其力-電耦合機制實現人機交互，為新一代智能防護設備提供了思路。相關研究成果以 “Subconsciousness-triggered” human body defensive strategy: Bi-stability intelligent joint with bionic kirigami structure 為題，發表在國際Top期刊Composites Part B: Engineering上。論文的第一作者為中國科學技術大學工程科學學院博士生周建宇，通訊作者為龔興龍教授、王勝副教授。

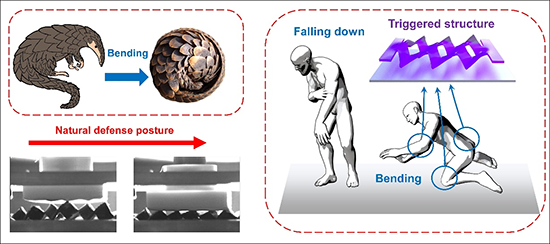

圖1 摘要圖


  穿山甲是大自然創造高拉伸和抗沖擊結構的一個杰出例子。其身體覆蓋著重疊的鱗片，當受到威脅時，穿山甲會采取蜷曲的姿態。由于彎曲過程中外表面的拉伸應力，鱗片向外張開，形如半開的松果。為了實現對于這種結構的仿生設計，采用激光雕刻工藝在PET薄膜上蝕刻線條。這種方法在實際應用中是通用且可定制化的。隨后，采用熱壓工藝將Kevlar、c-SSG和PET復合，在熱壓過程中，c-SSG與VMQ中的分子鏈發生交聯并硫化生成c-SSE。當受到外部沖擊，個體的潛意識反應促使人體迅速彎曲手臂，采取防御姿態以抵抗沖擊。Kiri-Kevlar的結構可以隨著手臂的運動而變形，從而瞬時提升抗沖擊性。Kiri-Kevlar還可以在各種變形模式下輸出信號，為智能傳感、人機交互等相關功能的發展提供了基礎。

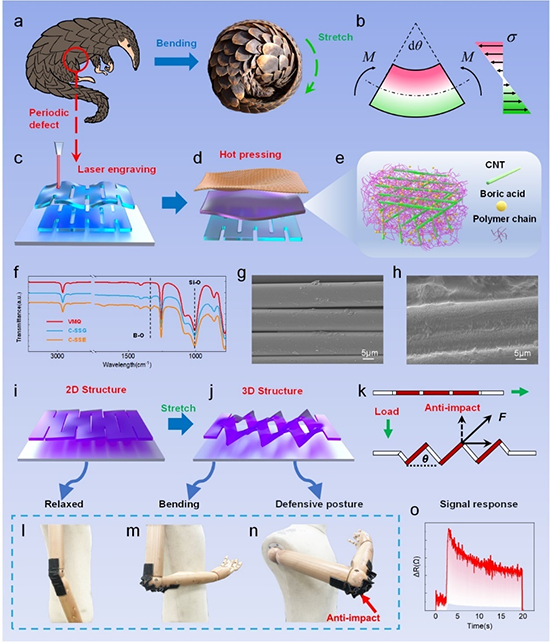

圖2 Kiri-Kevlar制備工藝與結構變形示意圖


  對于拉伸過程中Kiri-Kevlar的結構演化規律進行了系統的研究，并相應構建了不同結構特征的有限元模型。與實驗中一致，在結構單元的特征區域錨定特征點以跟蹤變形。在與實驗中相同的結構參數下，有限元模擬結果呈現出與實驗一致的結構演化過程，并可以表征實驗中難以定量化測量的結構變形值。變形的初始剛度與負泊松比可以通過結構參數進行寬范圍調整。將有限元特征點軌跡與實驗跟蹤的軌跡進行對比，兩者吻合較好。此外，Kiri-Kevlar在高應變下的旋轉角度也可以通過解析模型預測。

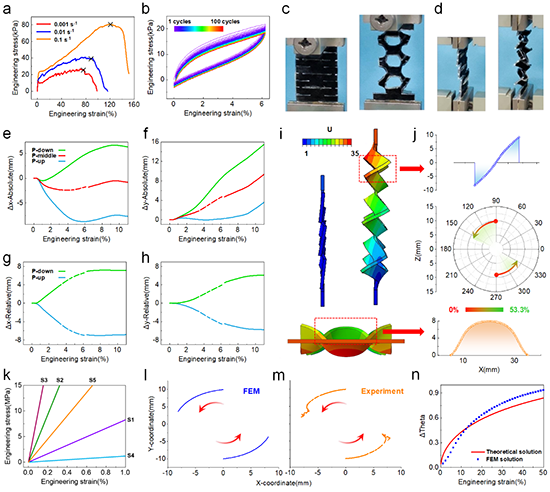

圖3 軸向載荷下Kiri-Kevlar的結構演化研究


  當Kiri-Kevlar受到?jīng)_擊時，其主要承受高應變率的面外壓縮載荷。結構剛度與高應變率下的剪切變硬效應協同作用增強了Kiri-Kevlar的抗沖擊性能。Kiri-Kevlar的變形程度取決于預應變的大小，較高的應變將導致更大程度的拉脹。另外，結構轉角越大，支撐反力在水平方向的分量越小，可以提供更有效的支撐。結構程度越高的Kiri-Kevlar也展現出更高的結構剛度。結構化Kiri-Kevlar復合材料同樣也表現出顯著的剪切變硬效應。此外，Kiri-Kevlar所具有的柔韌性使其可以很好地被裝配在非線性平面，具有良好的適應性。

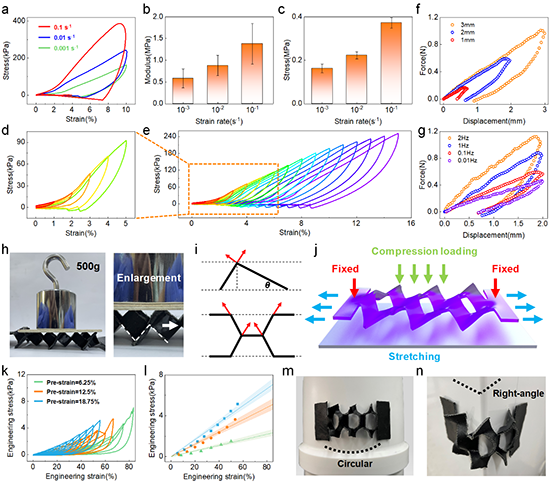

圖4 Kiri-Kevlar在壓縮加載下的力學行為


  為研究三維結構化Kiri-Kevlar在沖擊加載過程中的原位力耗散能力，搭建了預應變耦合的沖擊實驗平臺。通過定制夾具施加預應變來構建穩定的結構化Kiri-Kevlar。帶有加速度傳感器的錘頭垂直釋放，Kiri-Kevlar下方放置力傳感器，測量緩沖后的耗散后沖擊力。整個沖擊過程由安裝在側面的高速攝像機記錄。c-SSE的剪切變硬效果和Kiri-Kevlar結構的剛度協同作用，起到了極好的沖擊力耗散的作用。在這項工作中，結構化Kiri-Kevlar具有最低的面密度，同時沖擊力耗散能力遠優于常用防護材料。

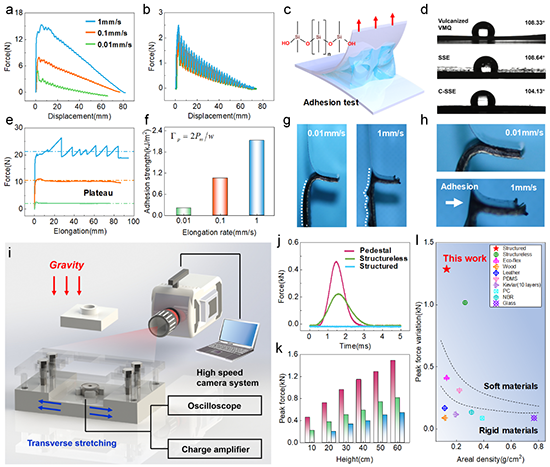

圖5 Kiri-Kevlar的動態力學響應研究


  探討了這種Kiri-Kevlar所具有的力-電耦合機制在可穿戴防護裝備發展中的潛力。在分壓電路中，數據采集系統可以靈敏地捕捉Kiri-Kevlar的電阻信號變化，然后將這些信號傳輸?shù)?/span>LabVIEW程序中進行處理，從而實現人機交互。舉例來說，Kiri-Kevlar可以被佩戴在雙臂上，并基于人體不同的運動模態來控制游戲角色，使用者左手出拳會導致藍色角色出拳，右手出拳會導致紅色角色出拳。此外，基于穩定的力-電耦合性能，Kiri-Kevlar有望被集成到更為復雜的可穿戴智能系統中，進一步開發下一代智能抗沖擊可穿戴柔性電子器件。

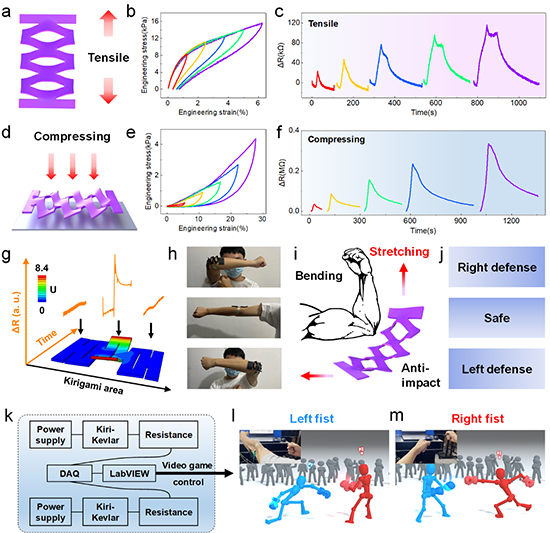

圖6 Kiri-Kevlar的力-電耦合研究與人機交互功能開發


  在本研究中，采用熱壓工藝開發了一種具有柔性Kirigami結構的復合材料（Kiri-Kevlar）。Kiri-Kevlar具有卓越的力學性能同時可以在2D和3D結構狀態之間可逆切換。當人體面臨外部沖擊時，潛意識的反應會導致個體蜷縮起來。這種瞬時反應有效地觸發了Kiri-Kevlar的結構轉變。采用有限元法闡明了結構變形演化規律，并可以對于初始剛度和泊松比進行可編程設計。與穿山甲伸展鱗片類似的是，Kiri-Kevlar具有額外的結構剛度，為使用者提供了出色的沖擊防護。此外，作為一種可穿戴電子設備，Kiri-Kevlar在不同載荷條件下表現出靈敏的電響應特性。這種電信號可以被用于靈活地控制電腦游戲，驗證了其在人機交互領域的潛在應用，在未來的智能防護設備發展中具有廣闊前景。


  原文鏈接：

  Jianyu Zhou, Mei Liu, Sheng Wang, Junshuo Zhang, Mingyang Ni, Shuai Liu, Yu Wang, Huaxia Deng, Bing Liu, Xinglong Gong. “Subconsciousness-triggered” human body defensive strategy: Bi-stability intelligent joint with bionic kirigami structure. Composites Part B: Engineering 2024, 277, 111368. DOI: 10.1016/j.compositesb.2024.111368

  https://doi.org/10.1016/j.compositesb.2024.111368
