80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
蘇州納米所張學(xué)同團(tuán)隊(duì) Adv. Mater.：在氣凝膠超黑材料領(lǐng)域取得重要進(jìn)展
2024-12-17  來(lái)源：高分子科技
關(guān)鍵詞：氣凝膠 超黑材料

  超黑材料（光吸收率>98%）具有獨(dú)特的光學(xué)性能，使其在精密光學(xué)、高動(dòng)態(tài)顯示、太陽(yáng)能收集、紅外熱探測(cè)、熱釋電、傳感等重要領(lǐng)域具有廣泛應(yīng)用。然而，超黑材料種類(lèi)稀缺，光吸收能力依賴(lài)于表面脆弱而精細(xì)的微/納陣列結(jié)構(gòu)，且現(xiàn)有超黑材料的合成常涉及高溫、真空、刻蝕、氣相反應(yīng)及預(yù)制模板等，不同材料體系之間合成策略迥異，極大限制了超黑材料的發(fā)展。依據(jù)菲涅爾反射定律，界面反射由兩種介質(zhì)折射率差決定，折射率則與材料密度成正相關(guān)。另一方面，材料內(nèi)部單元粒子尺寸影響光的背散射效應(yīng)，進(jìn)而影響材料界面反射。當(dāng)光在空氣中與單個(gè)吸光納米粒子相遇時(shí)，光在納米粒子表面發(fā)生吸收、背散射及前向散射。操縱納米粒子組裝為疏松多孔結(jié)構(gòu)材料，如疏松的納米陣列，賦予其足夠的光傳輸通道及足夠的光學(xué)厚度，誘導(dǎo)光進(jìn)入材料內(nèi)部以減少材料表面反射，可形成超黑材料。然而，納米陣列合成繁瑣，且材料種類(lèi)受限。因此，我們提出問(wèn)題，能否將吸光納米粒子直接懸浮在空氣或近似空氣介質(zhì)中，實(shí)現(xiàn)超黑材料的設(shè)計(jì)與合成？


  鑒于上述問(wèn)題，中國(guó)科學(xué)院蘇州納米所張學(xué)同團(tuán)隊(duì)提出利用超低反射率氧化硅氣凝膠懸浮吸光納米粒子這一設(shè)計(jì)思路，發(fā)展出了超黑材料的通用合成方法（圖1），制備得到一系列具有不同材料組分及功能特征的氣凝膠超黑材料。具體而言：首先，設(shè)計(jì)制備兼具超低折射率與高透明度的氧化硅氣凝膠固體煙，以四甲氧基硅烷作為前驅(qū)體，極性二甲基亞砜作為溶劑，通過(guò)調(diào)控催化劑濃度優(yōu)化氧化硅凝膠成核與生長(zhǎng)過(guò)程，制備得到初級(jí)基元直徑為2.5 nm、二級(jí)基元尺寸為7~8 nm的超低折射-高透明氧化硅氣凝膠；隨后，將吸光納米粒子分散在上述凝膠前驅(qū)體溶液中，經(jīng)溶膠-凝膠轉(zhuǎn)變及超臨界干燥，獲得超黑材料。此合成方法中，四甲氧基硅烷具有高活性，可實(shí)現(xiàn)快速凝膠以減少納米粒子沉降；二甲基亞砜具有高的粘滯系數(shù)，可減緩納米粒子沉降速率；該溶膠-凝膠體系可避免酸催化劑引入，擴(kuò)寬對(duì)光吸收納米粒子的選擇性。

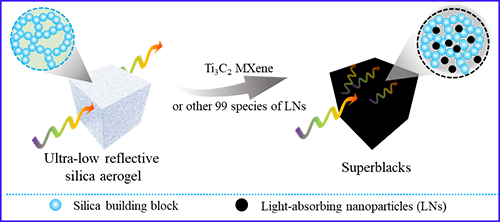

圖1 氧化硅氣凝膠懸浮吸光納米粒子合成超黑材料的示意圖


  該工作中，所制備得到的超低反射率氧化硅氣凝膠固體煙具有高的比表面積（1058 m2·g-1）、高的透明度（>98%）及近似于空氣（1.003）的低折射率（1.03）。所得氧化硅氣凝膠固體煙與空氣菲涅爾界面反射率僅為0.02%。將MXene納米片懸浮在上述氧化硅氣凝膠中，獲得吸光度為99.72%的氣凝膠超黑材料。進(jìn)一步，將MXene納米片懸浮在高折射-低背散射的高透明PVA水凝膠中，所得復(fù)合材料吸收率僅為97.73%。另一方面，材料內(nèi)部構(gòu)筑單元尺寸影響光的背散射效應(yīng)，進(jìn)而影響材料界面反射。當(dāng)MXene納米片懸浮在低折射-高背散射的超白氧化硅氣凝膠內(nèi)，所得復(fù)合氣凝膠材料的光吸收率僅為78%。因此，懸浮介質(zhì)的低折射率與低背散射同時(shí)貢獻(xiàn)于超黑材料合成（圖2）。當(dāng)明確氣凝膠固體煙這一懸浮介質(zhì)后，吸光納米粒子的吸光能力成為設(shè)計(jì)與合成氣凝膠超黑材料的唯一標(biāo)準(zhǔn)。

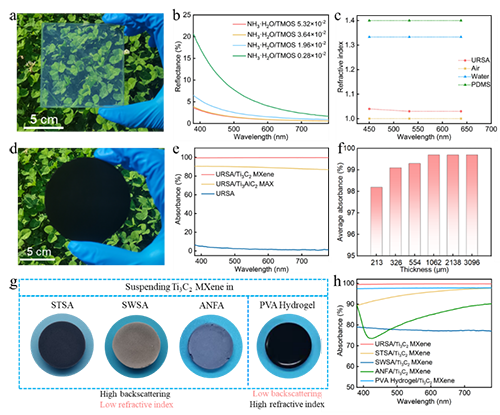

圖2 氧化硅/MXene超黑氣凝膠材料的設(shè)計(jì)及相關(guān)性能


  對(duì)于半導(dǎo)體納米粒子而言，當(dāng)其能帶間隙小于可見(jiàn)光光子能量時(shí)，納米粒子可吸收入射可見(jiàn)光？梢(jiàn)光波長(zhǎng)范圍為380-780 nm，其光子能量為1.59-3.27 eV。因此，將能帶間隙小于1.59 eV的半導(dǎo)體納米粒子，如PtO2 (1.3 eV)、CuO (1.2 eV)、MnO2 (0.25 eV)、黑磷 ( 0.3 eV)、PdO (1.0 eV)、Fe3O4 (0.1 eV)、WS2 (1.35 eV)、MoS2 (1.2 eV)、RuO2 (0.47 eV)、B4C (1.5 eV)、TiC (0.8 eV)等，懸浮在超低反射率氧化硅氣凝膠內(nèi)，獲得系列半導(dǎo)體納米粒子衍生的氣凝膠超黑材料（圖3）。所得半導(dǎo)體衍生的氣凝膠超黑材料吸光度均超過(guò)98%。其中，Fe3O4/氧化硅復(fù)合氣凝膠超黑材料的吸光度為98.17%，并表現(xiàn)出現(xiàn)有超黑材料所難以實(shí)現(xiàn)的磁性特征，在磁鐵與透明膠帶輔助下，氣凝膠超黑材料可懸浮于空氣中。這一合成方法成功將超黑材料的體系擴(kuò)展到半導(dǎo)體領(lǐng)域。


圖3 半導(dǎo)體吸光納米粒子衍生的系列氣凝膠超黑材料。


  不同于半導(dǎo)體材料，幾乎所有的導(dǎo)體納米粒子為零帶隙，均可用于超黑材料合成。將一系列導(dǎo)體納米粒子，如多壁碳納米管、Pt、Ni、Ti、W、Au、Pt、Cu-Ni、Fe-Cr、Ag等，懸浮在超低反射率氧化硅氣凝膠內(nèi)，獲得系列導(dǎo)體納米粒子衍生的氣凝膠超黑材料（圖4）。研究了0D Pt納米粒子、1D多壁碳納米管及2D MXene納米片形成超黑材料的閾值，2D MXene納米片在氣凝膠超黑材料中的體積分?jǐn)?shù)低至0.005%。所制備的氣凝膠超黑材料表現(xiàn)出良好的耐高溫穩(wěn)定性及力學(xué)性能，在高溫600度處理及受壓后，均可保持超黑特征。

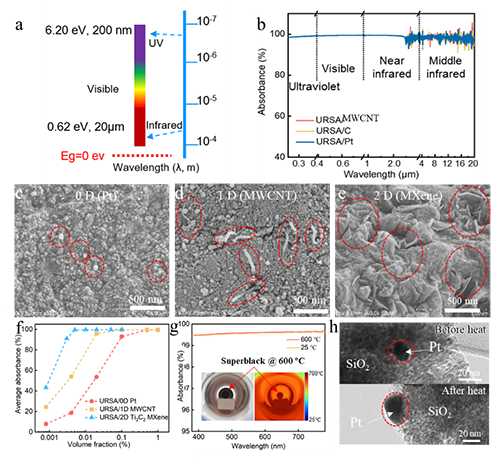

圖4 導(dǎo)體納米粒子衍生的系列氣凝膠超黑材料


  通過(guò)多因素優(yōu)化協(xié)同，100種光吸收納米粒子被分別懸浮到氧化硅氣凝膠固體煙內(nèi)，制備得到100種基于吸光納米粒子/氧化硅體系的氣凝膠超黑材料，其吸光納米粒子的選擇可從零維（如金屬納米球、空心碳球、碳納米角等）、一維（如碳納米管、碳納米纖維、CuS納米線）到二維（氧化石墨烯、MXene、WS2納米片等）體系，從碳基材料（如碳納米管、納米石墨、石墨炔等）、導(dǎo)電高分子（如聚吡咯、聚苯胺等）、金屬（如Pt、Ni、Ag、Cu等）及合金（如Ni-Ti、Fe-Cr、Ni-Cu等）、到半導(dǎo)體（如PtO2、CuO、MnO2黑磷等）等材料體系，充分表明“超低反射率氧化硅氣凝膠懸浮吸光納米粒子”這一合成方法的通用性。進(jìn)一步，通過(guò)兩種或兩種以上任意吸光納米粒子組合懸浮，理論上有望衍生出1.26×1030種新型超黑材料。不同于現(xiàn)有陣列式超黑材料，所得氣凝膠超黑材料表現(xiàn)出“從外到里”的超黑特征，在激光輻照下可實(shí)現(xiàn)對(duì)激光斑點(diǎn)的“隱身”。此外，氣凝膠超黑材料在光催化、溶劑光熱蒸發(fā)及親疏水定制設(shè)計(jì)等方面，均表現(xiàn)出優(yōu)勢(shì)。

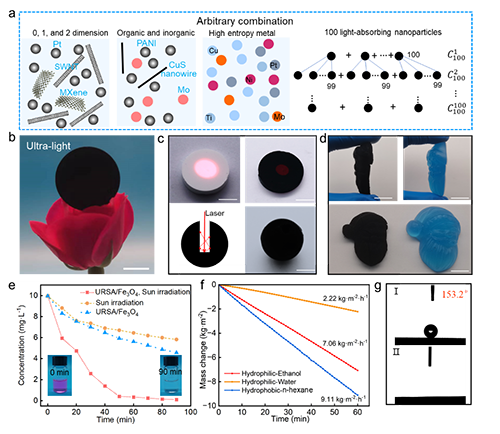

圖5 不同吸光納米粒子間組合排列，衍生一系列氣凝膠超黑材料示意圖（a），氣凝膠超黑材料的輕質(zhì)（b）及超黑外貌特征（c-d），氣凝膠超黑材料的光催化（e）、溶劑光熱蒸發(fā)（f）及親疏水性能（g）。


  此次提出的超黑材料通用性合成方法，可實(shí)現(xiàn)超黑材料結(jié)構(gòu)-功能的按需設(shè)計(jì)，使得超黑材料可在諸多新興領(lǐng)域獲得關(guān)注及應(yīng)用，有望啟發(fā)研究人員對(duì)超黑材料的設(shè)計(jì)與深入研究。


  該工作以Suspending light-absorbing nanoparticles in silica aerogel enables numerous superblacks為題發(fā)表在Advanced Materials上。蘇州納米所副研究員李廣勇與博士生王樂(lè)壹為共同一作，張學(xué)同研究員為通訊作者。該工作獲得國(guó)家自然科學(xué)基金支持。


  論文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adma.202412385

版權(quán)與免責(zé)聲明：本網(wǎng)頁(yè)的內(nèi)容由中國(guó)聚合物網(wǎng)收集互聯(lián)網(wǎng)上發(fā)布的信息整理獲得。目的在于傳遞信息及分享，并不意味著贊同其觀點(diǎn)或證實(shí)其真實(shí)性，也不構(gòu)成其他建議。僅提供交流平臺(tái)，不為其版權(quán)負(fù)責(zé)。如涉及侵權(quán)，請(qǐng)聯(lián)系我們及時(shí)修改或刪除。郵箱：info@polymer.cn。未經(jīng)本網(wǎng)同意不得全文轉(zhuǎn)載、摘編或利用其它方式使用上述作品。
（責(zé)任編輯：xu）
【大 中 小】【打印】【關(guān)閉】

誠(chéng)邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
