80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
南京大學(xué)成義祥教授團(tuán)隊(duì) Angew: 圓偏振紫外光激活的不對(duì)稱光聚合反應(yīng)用于合成具有圓偏振發(fā)光活性的材料
2025-03-09  來(lái)源：高分子科技

  高能圓偏振紫外光（CP-UVL）在不對(duì)稱光催化和光聚合領(lǐng)域展現(xiàn)出巨大的應(yīng)用前景。然而，由于材料帶隙結(jié)構(gòu)的精準(zhǔn)調(diào)控困難以及激發(fā)態(tài)手性機(jī)制的理論認(rèn)知不足，目前開發(fā)的大多數(shù)圓偏振光（CPL）材料局限于可見光區(qū)域。因此，開發(fā)具有實(shí)際應(yīng)用價(jià)值的高活性CP-UVL材料存在較大挑戰(zhàn)。最近，南京大學(xué)生命分析化學(xué)全國(guó)重點(diǎn)實(shí)驗(yàn)室成義祥教授團(tuán)隊(duì)通過(guò)手性超分子組裝的熱力學(xué)調(diào)控構(gòu)建了一種適用于不對(duì)稱光聚合的高性能CP-UVL材料體系。在該工作中，將手性供體R/S-BNC與非手性受體OXD-7結(jié)合，制備了手性共組裝體R/S-BNC/OXD-7。在不同溫度下退火后，OXD-7從共組裝體S-BNC/OXD-7分離，并自組裝成有序的螺旋納米結(jié)構(gòu)（圖1），表現(xiàn)出溫度依賴的CP-UVL信號(hào)（λem = 360 nm，gem高達(dá)+0.188）（圖2）。

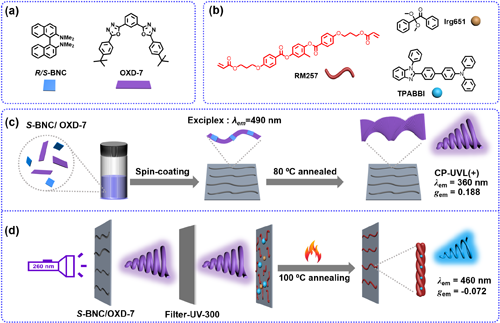

圖1： （a）R/S-BNC和OXD-7的化學(xué)結(jié)構(gòu)；（b）RM257、Irg651和TPABBI的化學(xué)結(jié)構(gòu)；（c）S-BNC/OXD-7二元膜的手性組裝過(guò)程；（d）RM257的不對(duì)稱光聚合過(guò)程。

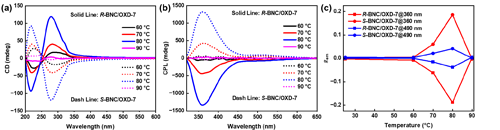

圖2：二元薄膜R/S-BNC/OXD-7在不同退火溫度下的手性光學(xué)性質(zhì)：（a）CD光譜；（b）CPL光譜；（c）gem值曲線。

  更重要的是，這些CP-UVL活性材料可以作為有效的手性激發(fā)源，引發(fā)RM257（含有非手性染料TPABBI和光引發(fā)劑Irg651）的不對(duì)稱光聚合（圖1）。RM257共混膜在受到最強(qiáng)CP-UVL（來(lái)自80℃退火的二元膜R/S-BNC/OXD-7）輻照時(shí)表現(xiàn)出明顯的Cotton效應(yīng)峰（圖3a），并產(chǎn)生較強(qiáng)藍(lán)色CPL信號(hào)（λem = 460 nm，gem = -0.072，圖3b）。此CPL信號(hào)與通過(guò)在RM257中加入手性誘導(dǎo)劑的傳統(tǒng)方法產(chǎn)生的信號(hào)相當(dāng)。偏光顯微鏡（POM）測(cè)量進(jìn)一步表明，在S-CP-UVL輻照后，RM257共混膜的織構(gòu)從紋影雙折射（圖3c）轉(zhuǎn)變?yōu)榉(wěn)定的指紋紋理（圖3d），并伴隨著流動(dòng)性的消失。值得注意的是，這些指紋紋理可以在室溫下甚至在高于RM257清亮點(diǎn)的情況下都能穩(wěn)定存在，表明形成了手性交聯(lián)網(wǎng)絡(luò)。經(jīng)SEM分析這種交聯(lián)RM257膜的形態(tài)，觀測(cè)到高度規(guī)整的螺旋納米纖維（圖3e，f），有助于RM257共聚膜CPL信號(hào)的產(chǎn)生和放大。

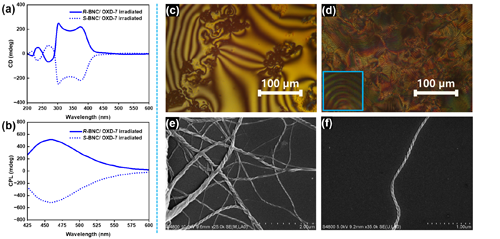

圖3：CP-UVL輻照摻雜RM257薄膜的手性光學(xué)特性：（a）CD光譜，（b）CPL光譜。摻雜RM257薄膜的偏光織構(gòu)：（c）在115oC下沒有CP-UVL照射，（d）在120oC下有S-CP-UVL照射。（e和f）經(jīng)S-CP-UVL照射的摻雜RM257薄膜的SEM圖像。


  該研究通過(guò)化學(xué)方法開發(fā)了的高活性CP-UVL激發(fā)光源，擴(kuò)展了手性功能材料的多樣性，為設(shè)計(jì)用于不對(duì)稱光聚合的高性能CP-UVL材料提供了一種簡(jiǎn)單有效的策略。該工作以“Circularly Polarized Ultraviolet Light-Activated Asymmetric Photopolymerization for the Synthesis of CPL-Active Materials”為題發(fā)表在《Angew. Chem. Int. Ed》上（Angew. Chem. Int. Ed. 2025, e202503197）。該工作在成義祥教授的主導(dǎo)下完成，文章第一作者是南京大學(xué)在讀博士研究生李其歡，南京大學(xué)博士后鄒果參與了該工作的數(shù)據(jù)分析工作，該研究得到國(guó)家自然科學(xué)基金支持。


  原文鏈接：https://doi.org/10.1002/anie.202503197

版權(quán)與免責(zé)聲明：本網(wǎng)頁(yè)的內(nèi)容由中國(guó)聚合物網(wǎng)收集互聯(lián)網(wǎng)上發(fā)布的信息整理獲得。目的在于傳遞信息及分享，并不意味著贊同其觀點(diǎn)或證實(shí)其真實(shí)性，也不構(gòu)成其他建議。僅提供交流平臺(tái)，不為其版權(quán)負(fù)責(zé)。如涉及侵權(quán)，請(qǐng)聯(lián)系我們及時(shí)修改或刪除。郵箱：info@polymer.cn。未經(jīng)本網(wǎng)同意不得全文轉(zhuǎn)載、摘編或利用其它方式使用上述作品。
（責(zé)任編輯：xu）
【大 中 小】【打印】【關(guān)閉】

誠(chéng)邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
