MXene作為一種新興的二維材料，因其優(yōu)異的導(dǎo)電性、導(dǎo)熱性、電磁屏蔽性能、水分散性和光熱轉(zhuǎn)換能力而備受關(guān)注。然而，MXene納米片之間的相互作用較弱，導(dǎo)致其在通過自下而上的方法構(gòu)建宏觀材料時(shí)，宏觀材料的性能顯著下降。Pickering乳液（PE）是固體顆粒穩(wěn)定的不含表面活性劑的乳液，利用固體顆粒對油水兩相的部分潤濕性，通過固體納米顆粒在油水界面的不可逆吸附來穩(wěn)定乳液。PE通過將納米顆粒固定在油水界面，提供了一種自下而上便捷構(gòu)建油水界面、微膠囊和納米復(fù)合材料的通用方法。然而，MXene的Pickering乳化能力差，限制了其在功能材料制備中的應(yīng)用。目前，已經(jīng)開發(fā)出多種化學(xué)表面改性的方法提高MXene的Pickering乳化能力，然而這些方法大多過程比較復(fù)雜，得到PE粒徑較大，分布不均，穩(wěn)定性差。而且MXene的表面化學(xué)改性通常會導(dǎo)致MXene本征性能的顯著下降。

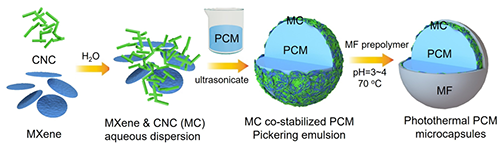

圖 1.MC共穩(wěn)定Pickering乳液及其作為模板制備光熱PCM微膠囊的示意圖。
1. MC共穩(wěn)定的PE的制備及表征

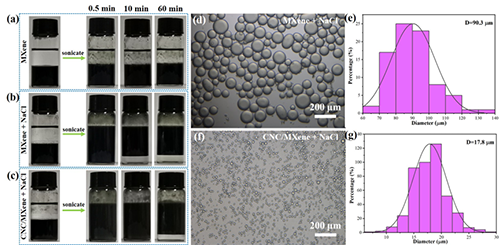

圖 2.用不同水相制備的環(huán)己烷PE在不同靜置時(shí)間的照片：（a）MXene分散體（1 mg/mL）；（b）MXene分散體（1 mg/mL）與NaCl（5 mg/mL）；（c）MXene（l mg/mL）、CNC（l mg/mL）和NaCl（5 mg/mL）的分散體；（d）MXene穩(wěn)定的PE的光學(xué)顯微鏡圖像及對應(yīng)的（e）尺寸分布；（f）MXene/CNC共穩(wěn)定的PE的光學(xué)顯微鏡圖像及對應(yīng)的（g）尺寸分布。
2. MC共穩(wěn)定PE的機(jī)理研究

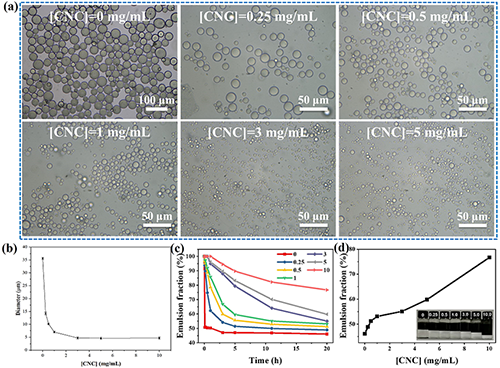

圖 3.（a）不同CNC濃度的MC共穩(wěn)定的環(huán)己烷PE的光學(xué)顯微鏡圖像；（b）不同CNC濃度的MC共穩(wěn)定的環(huán)己烷PE的平均乳液液滴直徑；（c）不同靜置時(shí)間下MC共穩(wěn)定的環(huán)己烷PE的乳液分?jǐn)?shù)；（d）不同CNC濃度的MC共穩(wěn)定的環(huán)己烷PE在靜置20小時(shí)后的乳液分?jǐn)?shù)（插圖是具有不同CNC濃度的MC共穩(wěn)定的PE在靜置20小時(shí)后的照片）。

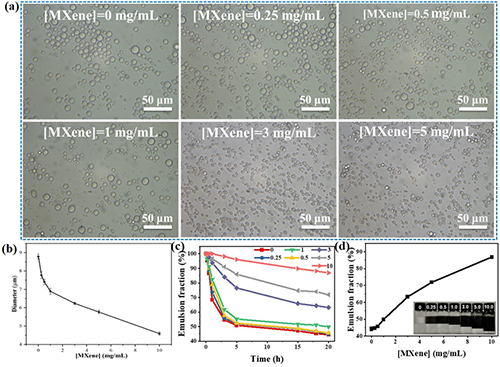

圖 4.（a）不同MXene濃度的MC共穩(wěn)定的環(huán)己烷PE的光學(xué)顯微鏡照片；（b）不同MXene濃度的MC共穩(wěn)定的環(huán)己烷PE的平均乳液液滴直徑；（c）不同靜置時(shí)間下MC共穩(wěn)定的環(huán)己烷PE的乳液分?jǐn)?shù)；（d）不同MXene濃度的MC共穩(wěn)定的環(huán)己烷PE在靜置20小時(shí)后的乳液分?jǐn)?shù)（插圖是具有不同MXene濃度的MC共穩(wěn)定的PE在靜置20小時(shí)后的照片）。

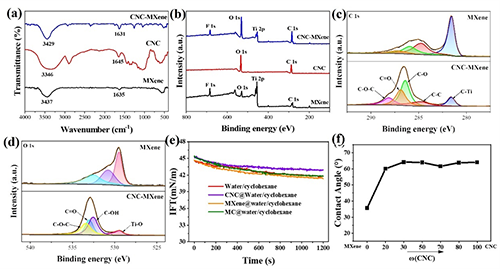

圖 5.（a）MXene、CNC和MC的FT-IR和（b）XPS譜；（c）MXene和CNC-MXene的O 1 s和（d）C 1 s高分辨XPS譜；（e）環(huán)己烷與CNC、MXene和MC的水分散液之間的界面張力；（f）不同CNC含量的MC膜的WCA。
3. C22@MC/MF光熱相變微膠囊的制備及形貌表征

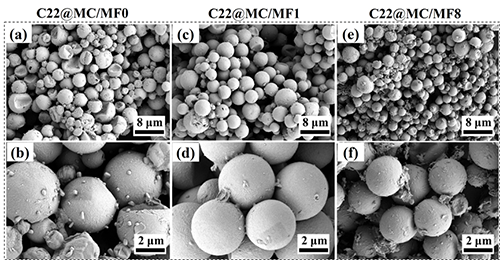

圖 6. （a，b）C22@CNC/MF 0的SEM圖像；（c，d）C22@CNC/MF 1的SEM圖像；（e，f）C22@CNC/MF 8的SEM圖像。
4. C22@MC/MF相變微膠囊的相變和光熱性能
通過DSC表征了C22微膠囊的相變特性和光熱性能，相比于C22，C22@MC/MF微膠囊的相變特性并未發(fā)生明顯改變。C22@MC/MF相變微膠囊均顯示出高于 188.3 J/g 的高相變焓。C22@MC/MF 0和C22@MC/MF 5在200次加熱-冷卻循環(huán)后表現(xiàn)出相似的相變行為。200次循環(huán)后，C22@MC/MF 0和C22@MC/MF 5分別保留了原始相變焓的99.3%和100.0%，說明MXene增強(qiáng)了其循環(huán)能力。

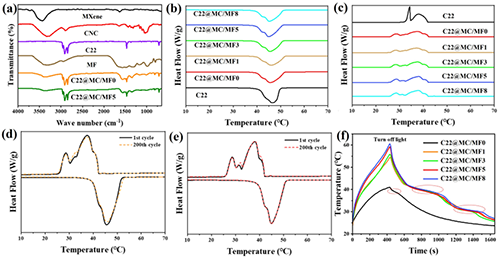

圖 7. （a）MXene、CNC、C22、MF、C22@CNC/MF 0和C22@CNC/MF 5的FTIR光譜；C22和C22微膠囊在（b）加熱和（c）冷卻過程中的DSC曲線；（d）C22@CNC/MF 0和（e）C22@CNC/MF 5在第1次和第200次加熱-冷卻循環(huán)時(shí)的DSC曲線；（f）在光照或黑暗下，具有不同MXene含量的C22微膠囊的溫度-時(shí)間曲線。

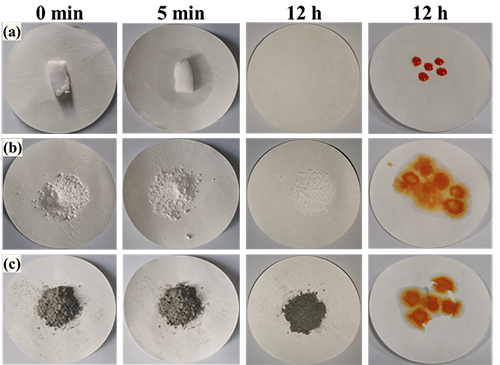

5. C22@MC/MF相變微膠囊的抗泄漏測試
原文鏈接：https://pubs.rsc.org/en/content/articlelanding/2025/ta/d4ta08501a
通訊作者簡介
張振，華南先進(jìn)光電子研究院副研究員，華南師范大學(xué)研究生院副院長，借調(diào)周口師范任校長助理，華東理工大學(xué)廣東校友會副會長，中國化學(xué)會纖維素專業(yè)委員會會員，廣州市青年科技工作者協(xié)會材料與化學(xué)專委會副主任，ACS Sustainable Resource Management青年編委。本科畢業(yè)于華東理工大學(xué)，華東理工大學(xué)和瑞典查爾姆斯理工大學(xué)碩士學(xué)位，加拿大滑鐵盧大學(xué)和法國波爾多大學(xué)博士學(xué)位，滑鐵盧大學(xué)博士后，曾在寶潔任管理培訓(xùn)生和供應(yīng)鏈經(jīng)理。主要從事納米纖維素的制備、性能調(diào)控和應(yīng)用研究，通過納米纖維素的綠色制備、表面改性和組裝等，構(gòu)筑生物可降解、高性能、多功能的納米纖維素基復(fù)合材料，應(yīng)用于Pickering乳液、MXene、相變材料、催化、水凝膠、微膠囊、藥物控制釋放、液晶、光熱轉(zhuǎn)換、防偽、包裝、抗菌、電子皮膚、傳感、能源等領(lǐng)域，致力于構(gòu)建綠色環(huán)保、低碳、能源節(jié)約型社會。近三年在Advanced Functional Materials，Chemical Engineering Journal, Journal of Materials Chemistry A，Carbohydrate Polymers, ACS Applied Materials & Interfaces, ACS Sustainable Chemistry & Engineering發(fā)表一作和通訊作者學(xué)術(shù)論文30多篇，論文被引用3000多次，H指數(shù)32；以第一發(fā)明人授權(quán)專利10項(xiàng)。指導(dǎo)學(xué)生獲得 “挑戰(zhàn)杯”中國大學(xué)生創(chuàng)業(yè)計(jì)劃競賽銀獎等各類創(chuàng)新創(chuàng)業(yè)大賽獎20余項(xiàng)，榮獲華師學(xué)生課外學(xué)術(shù)科技與創(chuàng)新創(chuàng)業(yè)活動優(yōu)秀指導(dǎo)教師、“我最喜愛的導(dǎo)師”等。歡迎批評指正，歡迎交流合作（zhangzhen@m.scnu.edu.cn）。
- 中國海大田維乾/北林許鳳/青大張利鳴 ACS Nano: 強(qiáng)韌納米纖維素/MXene基離子 - 電子雙導(dǎo)水凝膠膜用于穩(wěn)定鋅負(fù)極 2025-04-02
- 上海交大顏徐州、張智濤團(tuán)隊(duì) Sci. Adv.：可拉伸的[2]輪烷橋連MXene薄膜及其在電致發(fā)光器件中的應(yīng)用 2025-03-11
- 長安大學(xué)顏錄科、西工程大張鵬飛 JMCA：自修復(fù)、抗變形MXene雙網(wǎng)絡(luò)水凝膠用于穩(wěn)定太陽能驅(qū)動界面蒸發(fā) 2025-01-27
- 華南師大張振 Small：纖維素納米晶穩(wěn)定液態(tài)金屬Pickering乳液用作光熱、導(dǎo)電直寫墨水 2025-04-25
- 青科大烏皓/段詠欣/張建明Macromolecules：聚甲基丙烯酸甲酯接枝纖維素納米晶在聚乳酸對映體共混物中選擇性成核機(jī)制研究 2025-03-05
- 煙臺黃渤海實(shí)驗(yàn)室喬竹輝研究員和房震副研究員團(tuán)隊(duì) Nano Lett.: 纖維素納米晶光電雙響應(yīng)傳感凝膠 2025-02-11
- 廣西大學(xué)徐傳輝教授/黃柏助理教授 Small：疏水改性真黑色素提升分散性構(gòu)建的高光熱相變橡膠復(fù)合材料 2025-04-16
