80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

  由金屬納米粒子在固體基底上組裝成超結(jié)構(gòu)所獲得的納米材料在傳感器、生化分析、微電子等領(lǐng)域可以實(shí)現(xiàn)重要應(yīng)用。模板化自組裝（templated-self-assembly, TSA）方法常用以制備納米粒子組裝體陣列結(jié)構(gòu)，其實(shí)施過(guò)程一般由“自上而下”（top-down）和“自下而上”（bottom-up）兩種類(lèi)型的步驟所復(fù)合而成，然而，以傳統(tǒng)光刻技術(shù)為代表的“自上而下”型微加工方法在實(shí)施條件上存在諸多限制。近日，寧波大學(xué)孫巍副教授團(tuán)隊(duì)提出一種創(chuàng)新型TSA策略，利用自組裝型的水滴模板（breath figure, BF）法代替?zhèn)鹘y(tǒng)的光刻類(lèi)技術(shù)來(lái)制備圖案化模板，最終利用多步自組裝方法制備得到了由雙金屬納米粒子組裝而成的多級(jí)圖案化陣列結(jié)構(gòu)。

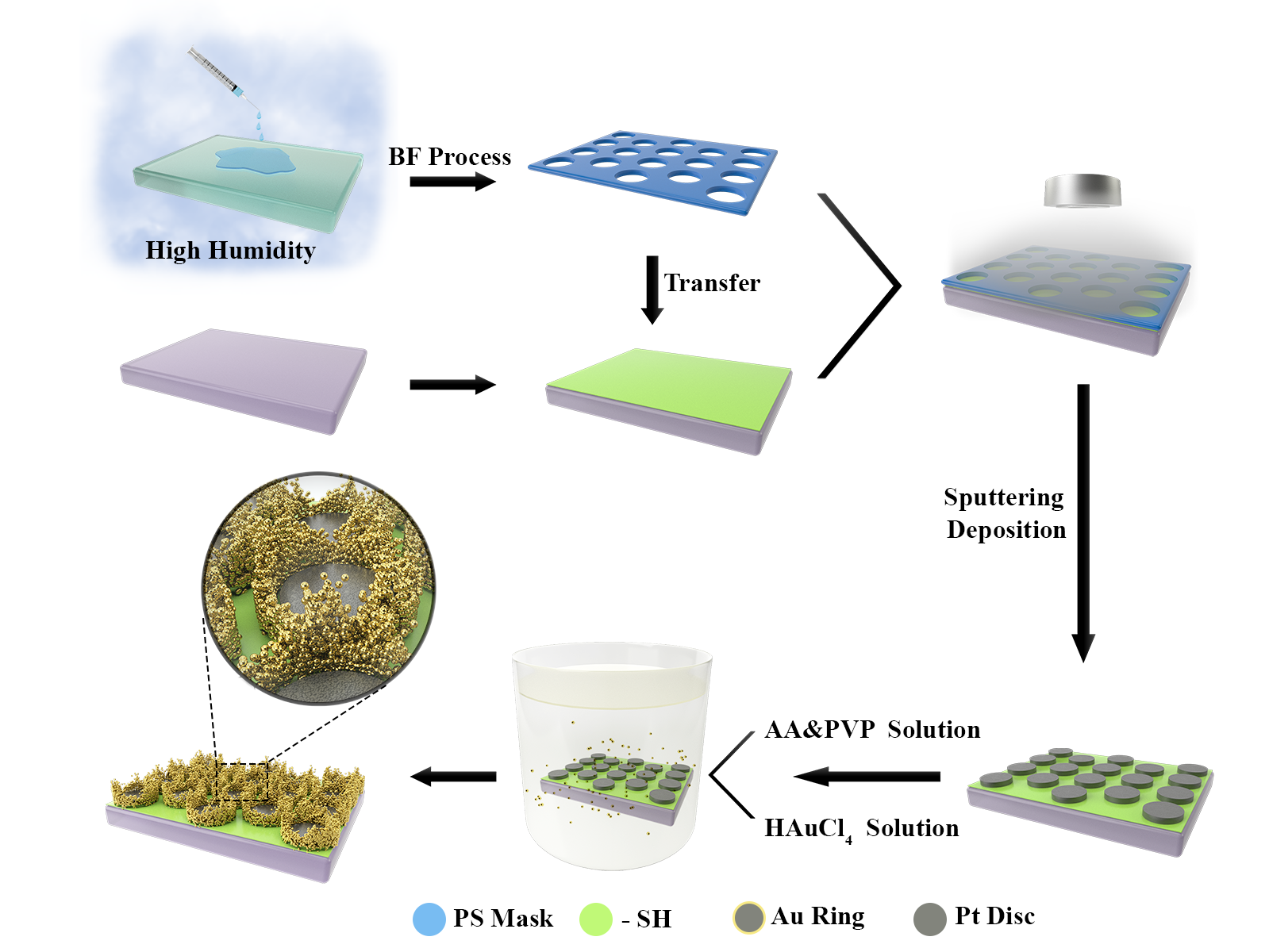

圖1. 雙金屬組分多級(jí)陣列結(jié)構(gòu)的制備流程

  該研究團(tuán)隊(duì)首先利用水滴模板法制備得到了具有蜂窩狀有序排列的通孔結(jié)構(gòu)的聚合物薄膜。不同于之前所報(bào)道的BF通孔膜結(jié)構(gòu)的制備方法，他們通過(guò)控制澆筑聚合物溶液的濃度并配合溫濕度條件的精確控制，在未借助特殊輔助條件的情況下，直接實(shí)施BF過(guò)程獲得了自支撐的BF通孔膜。

  所制備的通孔膜被轉(zhuǎn)移到預(yù)先修飾了不同表面基團(tuán)的硅片基底上，以BF通孔膜作為結(jié)構(gòu)掩膜，通過(guò)離子濺射在掩膜上覆蓋了金屬鉑粒子的沉積層，之后將聚合物掩膜通過(guò)溶劑溶解進(jìn)行移除，由此選擇性地保留了鉑粒子在BF通孔處所沉積形成的圓柱狀斑塊組裝體，并實(shí)現(xiàn)了鉑斑塊在基底上的蜂窩狀有序陣列分布。

  鉑斑塊陣列被進(jìn)一步地作為誘導(dǎo)組裝基底，利用溶液環(huán)境下的還原過(guò)程進(jìn)行了金粒子的原位沉積。實(shí)驗(yàn)結(jié)果證明，在表面修飾了不同基團(tuán)的基底上，金粒子可以自發(fā)進(jìn)行表面選擇性沉積并形成兩種類(lèi)型的自組裝超結(jié)構(gòu)，即圍繞鉑斑塊選擇性生長(zhǎng)的環(huán)狀結(jié)構(gòu)和完全覆蓋鉑斑塊之外基底的蜂窩狀連續(xù)網(wǎng)絡(luò)狀結(jié)構(gòu)。其中環(huán)狀雙金屬納米粒子陣列結(jié)構(gòu)還可以通過(guò)多種實(shí)驗(yàn)條件的控制實(shí)現(xiàn)環(huán)狀形貌的調(diào)控。在金粒子還原過(guò)程中所使用的聚乙烯吡咯烷酮被認(rèn)為是引起這種金粒子空間選擇性組裝行為的主要原因。

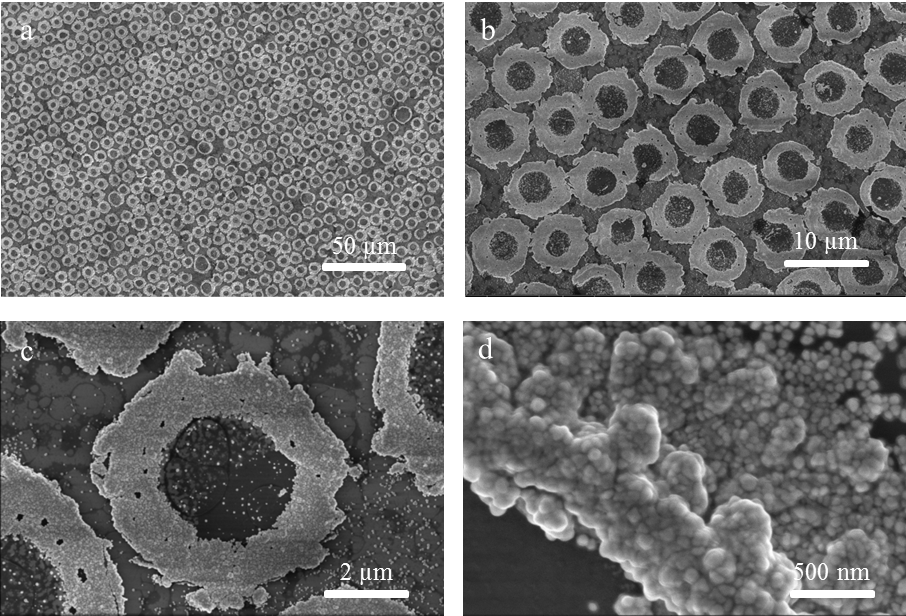

圖2. 環(huán)狀雙金屬納米粒子陣列結(jié)構(gòu)的多級(jí)形貌

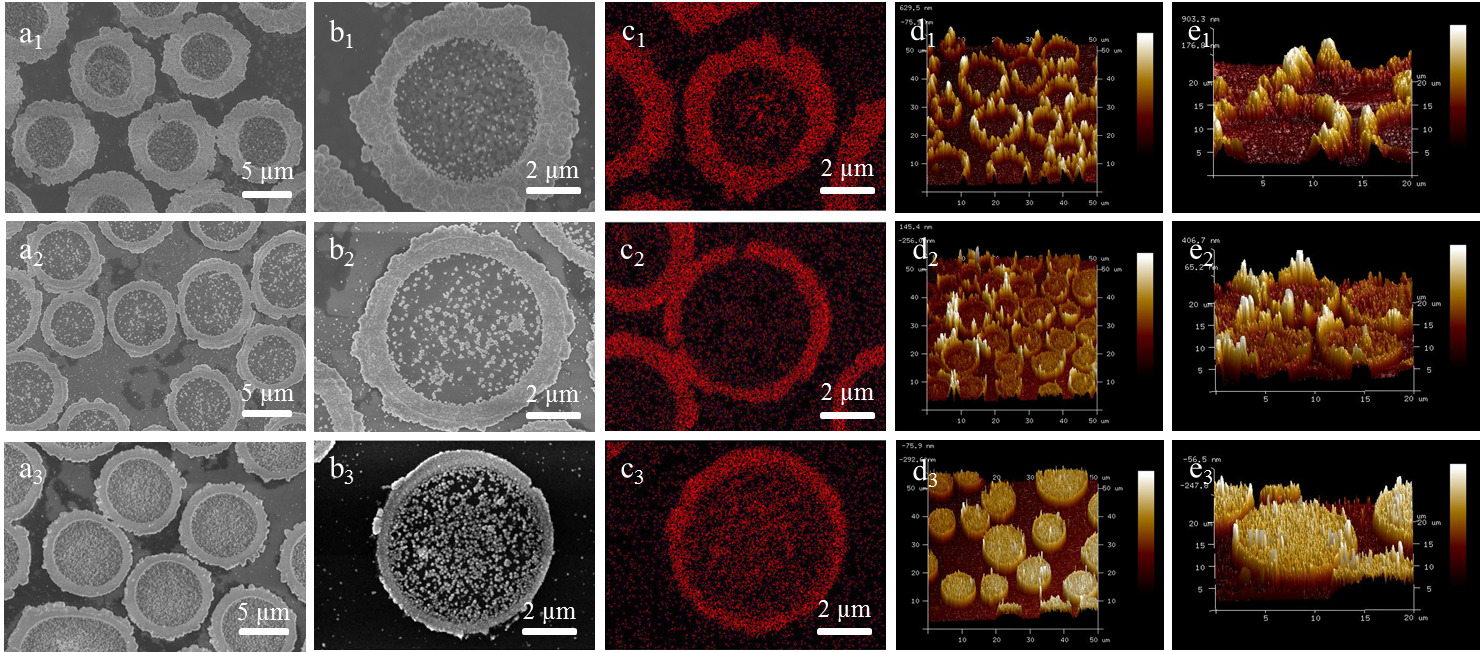

圖3. 環(huán)狀多級(jí)陣列結(jié)構(gòu)的形貌調(diào)控性

  研究團(tuán)隊(duì)探索了這種雙金屬納米粒子圖案化陣列結(jié)構(gòu)所具備的表面增強(qiáng)拉曼散射（SERS）性質(zhì)。在使用4-氨基苯硫酚作為探針?lè)肿拥臈l件下，兩種類(lèi)型的納米金/鉑的組裝體陣列均獲得了顯著的SERS增強(qiáng)效果，并具有低至10^-9 mol L^-1的檢測(cè)能力；而通過(guò)樣品內(nèi)的隨機(jī)取點(diǎn)測(cè)試，證明了對(duì)于這種周期性圖案化陣列結(jié)構(gòu)，可以在大尺度范圍內(nèi)實(shí)現(xiàn)SERS性能的高重現(xiàn)性。

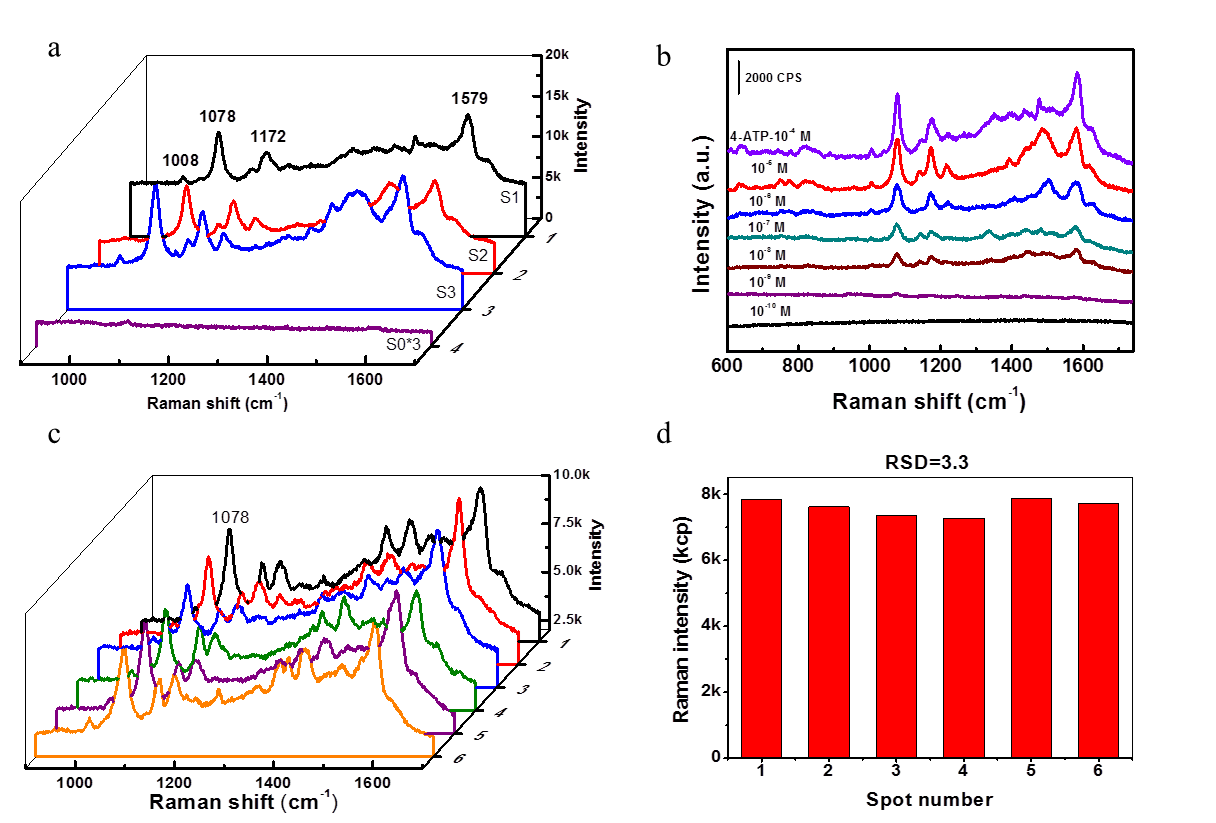

圖4. 環(huán)狀雙金屬納米粒子多級(jí)陣列結(jié)構(gòu)的SERS性能

  該研究不僅為具有多級(jí)結(jié)構(gòu)的納米材料的制備方法提供了全新的思路，也進(jìn)一步拓寬了水滴模板法的應(yīng)用方向，相關(guān)研究成果以“Fabrication of ordered bi-metallic array with superstructure of gold micro-rings via templated-self-assembly procedure and its SERS application”發(fā)表在Chemical Communications（2020, DOI: 10.1039/D0CC00942C）上，寧波大學(xué)孫巍副教授為本文唯一通訊作者，寧波大學(xué)碩士研究生殷張俞為第一作者。

  論文鏈接：https://doi.org/10.1039/D0CC00942C

課題組介紹

  孫巍副教授課題組多年來(lái)專(zhuān)注于聚合物表面圖案化研究領(lǐng)域，尤其對(duì)水滴模板法這一專(zhuān)門(mén)化的自組裝表面圖案化技術(shù)有廣泛而深入的研究。近年在功能粒子輔助水滴模板法的建立（ACS Appl. Mater. Interfaces, 2017, 9, 4177；RSC Adv., 2016, 6, 55860）、蛋白質(zhì)陣列結(jié)構(gòu)制備（Macromol. Chem. Phys., 2018, 219, 1700500）和水滴模板薄膜材料的生物應(yīng)用（ACS Biomater. Sci. Eng., 2019, 5, 6610）等方向上發(fā)表多篇研究論文。
