80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
上海大學(xué)張阿方教授團(tuán)隊(duì) Macromolecules：光控降解的溫敏環(huán)糊精聚輪烷微凝膠
2022-08-13  來源：高分子科技

  環(huán)糊精聚輪烷由于合成簡(jiǎn)單、生物相容性好以及易于功能化等優(yōu)勢(shì)，是研究最為廣泛的一類機(jī)械互鎖型聚合物。將聚輪烷中環(huán)糊精基元進(jìn)行分子間交聯(lián)可得到新型拓?fù)渚酆衔锞W(wǎng)絡(luò)—滑環(huán)材料，其交聯(lián)點(diǎn)類似于滑輪可在三維網(wǎng)絡(luò)中自由滑動(dòng)，這種“滑輪效應(yīng)”賦予該類聚合物交聯(lián)材料諸多優(yōu)異的性能，如高溶脹度、低楊氏模量和高延展性等，在高強(qiáng)度水凝膠、抗刮傷涂層、耐疲勞彈性體和粘合劑等領(lǐng)域具有重要的應(yīng)用價(jià)值。然而，構(gòu)筑具有微納米尺度的聚輪烷滑環(huán)材料并賦予其智能響應(yīng)性卻鮮見報(bào)道。


  近日，上海大學(xué)仿生與智能高分子國(guó)際聯(lián)合實(shí)驗(yàn)室張阿方教授團(tuán)隊(duì)在前期工作基礎(chǔ)上，設(shè)計(jì)制備了一種光降解型溫敏環(huán)糊精聚輪烷微凝膠。相關(guān)成果以“Thermoresponsive Microgels from Cyclodextrin-Based Polyrotaxanes with Photomodulated Degradation”為題，發(fā)表在《Macromolecules》期刊上 (DOI: 10.1021/acs.macromol.2c01195)。論文第一作者是上海大學(xué)材料學(xué)院碩士生鄭書東，閆家濤副研究員和張阿方教授為共同通訊作者。此研究工作得到了國(guó)家自然科學(xué)基金、上海市自然科學(xué)基金和青年東方學(xué)者項(xiàng)目的資助支持。

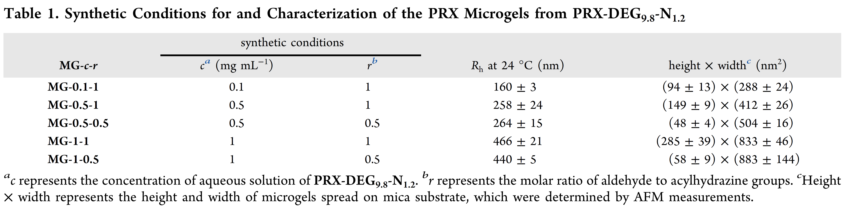

  采用寡聚烷氧醚和酰肼共修飾的環(huán)糊精聚輪烷為原料，利用其溫敏聚集成球的性質(zhì)，在相變溫度以上加入戊二醛進(jìn)行原位交聯(lián)反應(yīng)制備了環(huán)糊精聚輪烷微凝膠。該微凝膠呈均勻的球形形貌，尺寸可通過改變聚輪烷濃度加以調(diào)控。微凝膠在水中表現(xiàn)特征的體積相變行為，尺寸隨溫度升高而降低，且收縮程度與交聯(lián)密度密切相關(guān)。采用原子力顯微鏡研究了微凝膠在固體界面上的鋪展行為，發(fā)現(xiàn)交聯(lián)度較低的微凝膠傾向于以較平坦的構(gòu)象粘附在固體基底（硅片和云母）上，在固體/水界面上隨吸水溶脹發(fā)生明顯的變形，而交聯(lián)度較高的微凝膠更能抵抗在界面處的鋪展和變形；跈C(jī)械互鎖的結(jié)構(gòu)，微凝膠在水中具有良好的穩(wěn)定性，但在紫外照射下，封端基團(tuán)發(fā)生裂解反應(yīng)，微凝膠迅速地降解成親水的組分。本工作發(fā)展了一類光控降解的溫度響應(yīng)性滑環(huán)微凝膠，在藥物控釋和傳感器等領(lǐng)域具有重要的應(yīng)用前景。

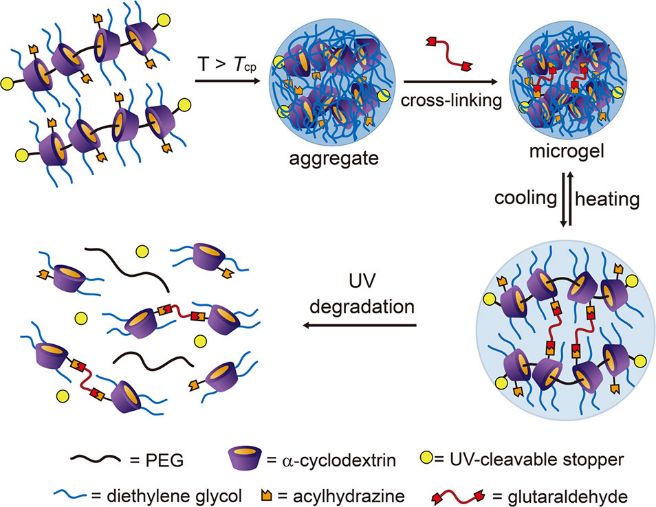

圖 1. 環(huán)糊精聚輪烷微凝膠的制備及其溫敏與降解行為的示意圖。

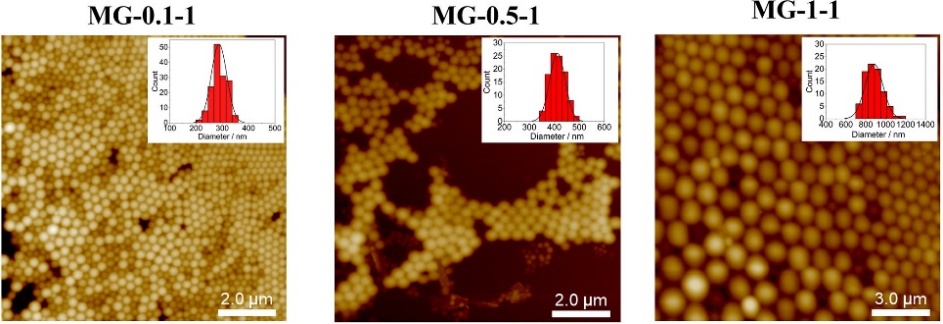

圖2. 微凝膠MG-0.1-1，MG-0.5-1和MG-1-1在云母基底上AFM高度圖。


圖3. 微凝膠MG-0.5-0.5 在硅片基底上 (a) 和硅片/水界面上 (b) AFM高度圖，以及MG-0.5-1 在硅片基底上 (c) 和硅片/水界面上 (d) AFM高度圖。插圖為截面剖面圖。

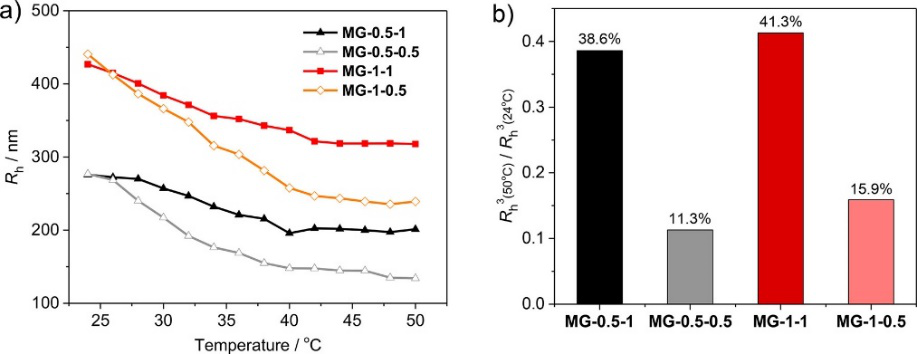

圖 4. (a) 微凝膠的Rh隨溫度的變化曲線。(b) 微凝膠的去溶脹比。


圖 5. (a) 微凝膠MG-1-1、MG-1-0.5和MGnon-1-1室溫下在水中的透射率與紫外光照射時(shí)間的變化曲線。(b) MG-1-1在紫外光照射前后在水中的流體力學(xué)半徑分布。(c) MG-1-1在紫外光照射前后在D2O中的1H NMR譜圖。


  原文鏈接：https://pubs.acs.org/doi/10.1021/acs.macromol.2c01195

版權(quán)與免責(zé)聲明：中國(guó)聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉(zhuǎn)載，請(qǐng)聯(lián)系郵箱：info@polymer.cn，并請(qǐng)注明出處。
（責(zé)任編輯：xu）
【大 中 小】【打印】【關(guān)閉】

誠邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
