南開大學關英/天工大張擁軍《Adv. Mater.》：低固含量、優(yōu)異機械性能水凝膠
2023-02-27 來源：高分子科技
普通高分子水凝膠往往存在機械性能差的問題。網絡的不均勻性以及缺乏能量耗散機制被認為是主要原因。據此人們提出了多種策略，成功地設計制備了多種高強度水凝膠。然而這些水凝膠往往只在原始狀態(tài)下才顯示良好的機械性能。一旦在水中溶脹，隨著含水量的提高，凝膠的機械性能往往大幅降低。實際上，水凝膠的高含水量，或低固含量，是導致其機械性能弱最重要的原因。低固含量意味著抵抗外力的高分子鏈更少，稀疏的高分子鏈也使得其相互作用更弱，更難以實現能量耗散。因此設計制備低固含量但仍具優(yōu)異機械性能的水凝膠是一項艱巨挑戰(zhàn)。

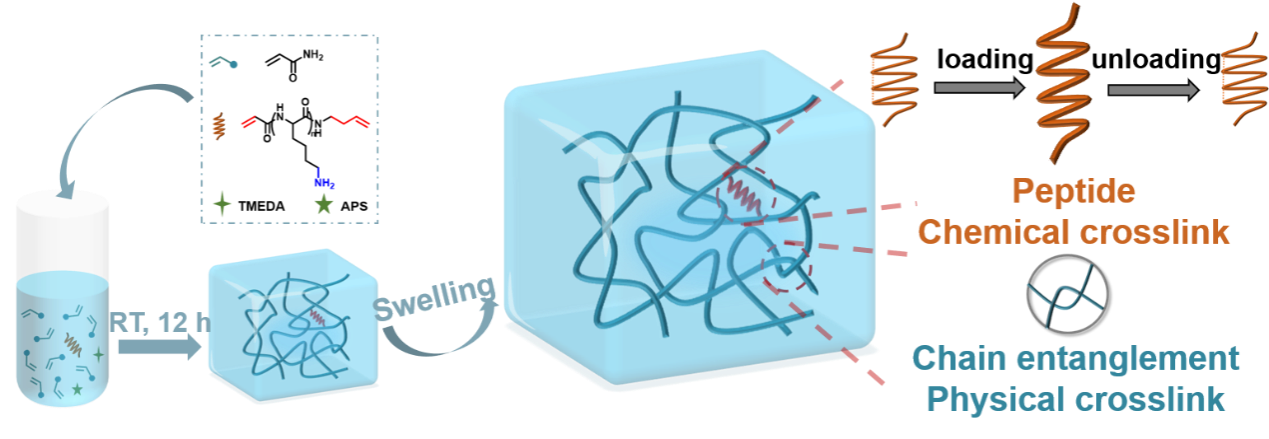

和用普通交聯劑BIS交聯的高度纏結水凝膠相比，多肽交聯的高度纏結水凝膠的溶脹度更大。溶脹后固含量僅5.8%。因此具有堪比角膜的高透明度：
然而由于其特殊的交聯結構（物理纏結交聯）并引入了特殊的能量耗散機制，該水凝膠仍具有良好的機械性能。如圖所示，該水凝膠斷裂伸長率達440%，抗張強度達220 KPa，同時可回復性達99%：
該凝膠的斷裂韌性高達2100 J/m2，抗疲勞強度達720 J/m2，且對裂紋高度不敏感。帶4mm切口的試樣仍能拉伸到400%而不斷裂：

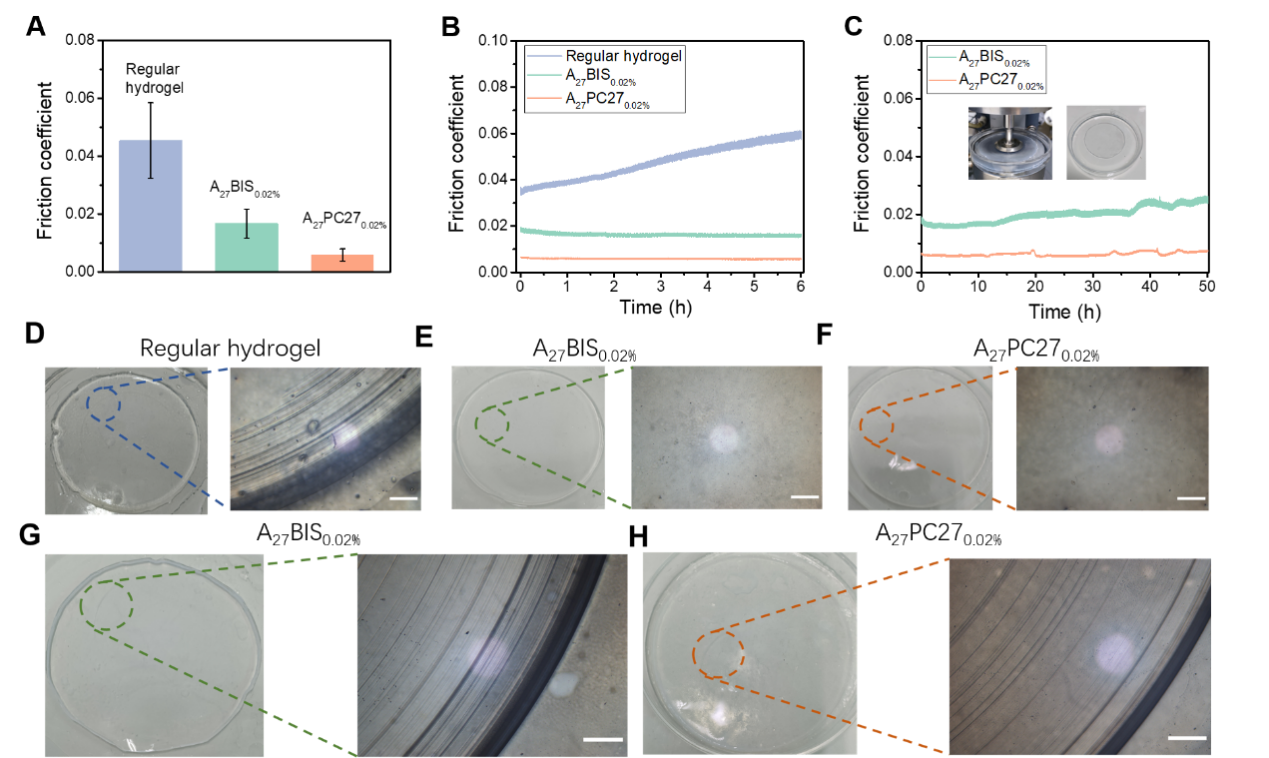

同時該凝膠還表現出優(yōu)異的摩擦性能。和BIS交聯的凝膠相比，其摩擦系數進一步降至0.0059，而耐磨性則進一步提高：
這一工作已于近日在Advanced Materials在線發(fā)表。第一作者為碩士生劉芃余，通訊作者為關英副教授和張擁軍教授。
原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adma.202210021
版權與免責聲明：中國聚合物網原創(chuàng)文章？锘蛎襟w如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 中科大陳昶樂教授團隊 Angew：通過雙組分催化劑制備極性高抗沖聚丙烯 2024-11-07
- 貴州大學謝海波教授、謝遠鵬特聘教授團隊 AFM：用于柔性可持續(xù)有機光伏的生物基熱固性基底 2024-03-17
- 上海交大劉河洲團隊 CEJ：具有優(yōu)異機械性能的無應力雙向形狀記憶聚合物 2023-06-23
- 華東師大張利東教授團隊 AHM：新型醫(yī)療器械 - 可降解且具有梯度硬度的水凝膠介入導管 2025-04-30
- 湖北工大黃以萬/李學鋒 Small：非電中性兩性聚電解質水凝膠強韌化研究 2025-04-29
- 北理工沈國震教授/李臘副教授、湖南工大許建雄教授 Adv. Mater.: 可植入式無線水凝膠超級電容器實現雙向神經調控 2025-04-24
- 華南理工孫大文院士課題組 CEJ：高度纏結水凝膠基于日間輻射/蒸發(fā)制冷與夜間大氣補水耦合效應實現可持續(xù)日間被動式制冷 2023-12-08
