近年來，可穿戴應(yīng)變傳感器作為一種將應(yīng)變轉(zhuǎn)換為電信號的電子器件，在人體運動監(jiān)測、健康管理和人機交互等領(lǐng)域得到廣泛關(guān)注。有機水凝膠纖維不僅具有傳統(tǒng)水凝膠柔軟、高彈、生物相容性好的優(yōu)點，同時具有在極端環(huán)境下穩(wěn)定運行的特點，在可穿戴應(yīng)變傳感器領(lǐng)域展現(xiàn)出了一定的應(yīng)用前景。然而，因有機水凝膠中離子均勻分布的特點，在小形變和低溫下具有不理想的傳感檢測性能，這極大地阻礙了其在實際中的應(yīng)用。

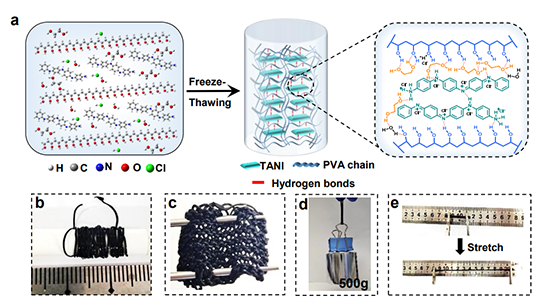

圖1有機水凝膠纖維制備工藝示意圖、纖維成品展示

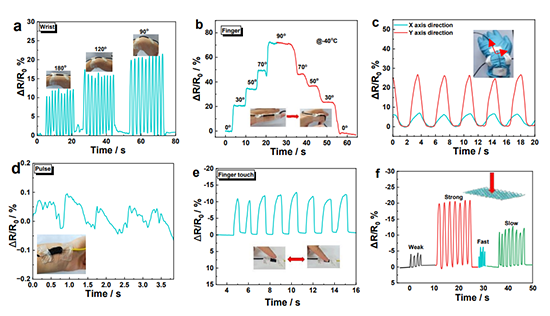

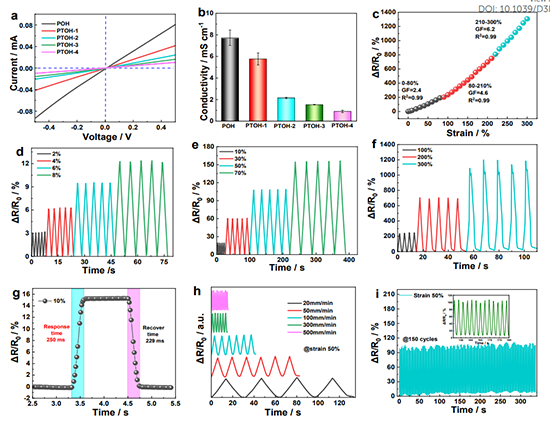

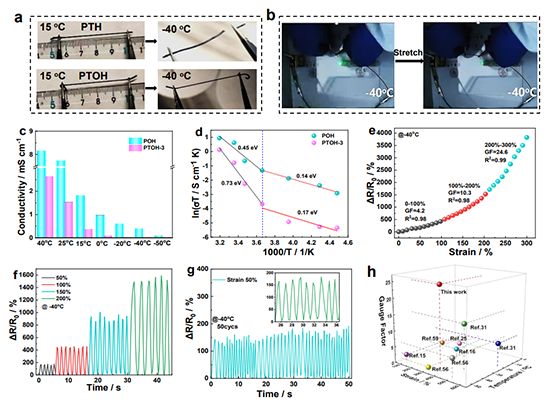

針對以上問題，近日，東華大學(xué)材料科學(xué)與工程學(xué)院、纖維材料改性國家重點實驗室廖耀祖/呂偉課題組在國際知名期刊Materials Horizons發(fā)表題為“Competitive proton-trapping strategy enhanced anti-freezing organohydrogel fibers for high-strain-sensitivity wearable sensors”的研究論文(DOI: 10.1039/D3MH00459G)。該研究設(shè)計了一種競爭性質(zhì)子捕獲策略，通過簡單的一步凍融過程，采用苯胺四聚體（TANI，一類具有聚苯胺最短活性結(jié)構(gòu)單元且溶液可加工的剛性低聚物）作為競爭性的質(zhì)子捕獲劑，與柔性聚乙烯醇（PVA）物理交聯(lián)，構(gòu)筑了一類新型高性能可穿戴應(yīng)變傳感器的防凍有機水凝膠纖維（PTOH）。得益于不均勻分布的電荷載流子、增加了的質(zhì)子傳遞活化能和易斷裂的質(zhì)子遷移路徑，所制備的PTOH纖維在-40℃下表現(xiàn)出優(yōu)異的傳感性能，在200-300%的應(yīng)變下應(yīng)變系數(shù)高達24.6。此外，TANI和PVA鏈之間氫鍵的存在賦予了PTOH高的拉伸強度（1.96 MPa）和韌性（8.0 MJ m-3）。因此，由PTOH纖維和針織紡織品制成的應(yīng)變傳感器可以快速靈敏地監(jiān)測人體運動，證明了其作為可穿戴防凍各向異性應(yīng)變傳感器的潛力。
原位鏈接：https://doi.org/10.1039/D3MH00459G
- 西南交大周紹兵教授、向韜副教授團隊《Mater. Horiz.》：環(huán)境耐受多功能低共熔凝膠用于高靈敏度可穿戴傳感器 2025-01-19
- 杜學(xué)敏/李舟 Adv. Funct. Mater.：仿生超拉伸和高靈敏的結(jié)構(gòu)色電子皮膚 2024-11-11
- 不列顛哥倫比亞大學(xué)姜鋒教授、Peyman Servati教授《Nano Letters》：殼聚糖改性纖維素多孔結(jié)構(gòu)用于可回收、高靈敏濕度驅(qū)動器及自動冷卻紡織品 2024-11-01
- 中國科大龔興龍教授課題組 Adv. Mater.：混合式3D打印剪切變硬彈性體，實現(xiàn)力學(xué)性能增強與智能可穿戴一體化設(shè)計 2025-04-28
- 告別“電線纏身”時代 - 清華大學(xué)任天令教授團隊 Nat. Commun.：研發(fā)出可穿戴心電“電子紋身” 2025-04-08
- 浙江大學(xué)團隊 Matter: 一種按需給藥的可穿戴透皮設(shè)備 2025-03-14
- 蘇州大學(xué)李剛教授課題組 Compos. Sci. Technol.: 適用于數(shù)字醫(yī)療中不同微環(huán)境的自適應(yīng)響應(yīng)能力的柔性應(yīng)變傳感器 2025-02-02
