80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
四川大學(xué)吳凱/張琴《Mater. Horiz.》：一種應(yīng)變增強(qiáng)型聚氨酯膠粘劑
2023-08-08  來源：高分子科技

  膠粘劑廣泛應(yīng)用在日常生活、工業(yè)生產(chǎn)的各個(gè)方面，有效粘接不同部件以實(shí)現(xiàn)功能化。而現(xiàn)有的膠粘劑通常難以同時(shí)兼顧延展性和強(qiáng)粘性，即粘接韌性低，難以滿足不斷復(fù)雜化的粘接環(huán)境。同時(shí)，為保證粘接結(jié)構(gòu)的穩(wěn)定性，膠粘劑材料通常具有牢固的分子網(wǎng)絡(luò)和強(qiáng)大的界面結(jié)合，如傳統(tǒng)的環(huán)氧樹脂膠粘劑，這使得在其服役周期結(jié)束后，難以實(shí)現(xiàn)部件回收，且通常在部件表面存在大量膠粘劑無法去除。目前，通過犧牲鍵（動態(tài)氫鍵、化學(xué)鍵等）構(gòu)筑膠粘劑盡管能夠一定程度解決強(qiáng)韌性、部件回收的難題，但殘膠問題依然困擾著廣大研究者。

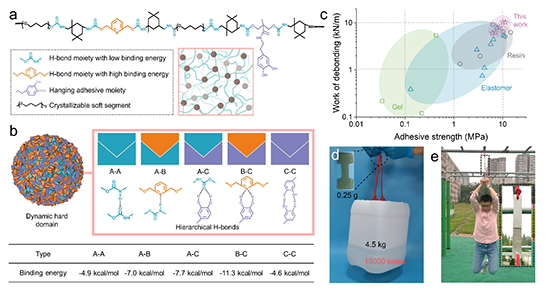

圖1 具有強(qiáng)韌特性的自增強(qiáng)PUD膠粘劑材料分子結(jié)構(gòu)設(shè)計(jì)策略


  針對以上問題，四川大學(xué)吳凱副研究員和張琴研究員聯(lián)合報(bào)道了一種基于自增強(qiáng)結(jié)構(gòu)的強(qiáng)韌型聚氨酯（PUD）膠粘劑。作者通過應(yīng)變誘導(dǎo)結(jié)晶的方式有效提高膠粘劑的內(nèi)聚力，并利用高粘附性的鄰苯二酚作為懸垂支鏈實(shí)現(xiàn)與基底有效結(jié)合。協(xié)同作用下，PUD膠粘劑實(shí)現(xiàn)了11.37 MPa的粘接強(qiáng)度和10.32 kN/m的脫粘功，在已報(bào)告的膠粘劑材料中展現(xiàn)出明顯優(yōu)勢（圖1）。并且，拉伸結(jié)晶的特性使該膠粘劑在剝離時(shí)僅表現(xiàn)出界面脫粘行為，有效解決了殘膠問題。此外，該PUD膠粘劑具有出色的循環(huán)使用性，能夠適用于不同溫度、不同材料的有效粘接。其優(yōu)異的熱響應(yīng)特性，賦予了快速按需脫粘/粘接能力，為按需裝配，部件回收提供了可能性。這一研究為設(shè)計(jì)方便可拆卸的高性能膠粘劑提供了創(chuàng)新的靈感。相關(guān)工作發(fā)表在材料領(lǐng)域優(yōu)秀期刊Materials Horizons上。


圖2. PUD膠粘劑本體強(qiáng)度和自增強(qiáng)行為展示


  在膠粘劑設(shè)計(jì)中，考慮到膠粘劑本體強(qiáng)度和界面結(jié)合強(qiáng)度作為是其關(guān)鍵因素，作者充分協(xié)同應(yīng)變誘導(dǎo)結(jié)晶自增強(qiáng)、層次氫鍵及高活動性懸垂粘接支鏈的作用，從分子結(jié)構(gòu)出發(fā)，首先合成了帶鄰苯二酚支鏈的T形分子。隨后將其與聚四氫呋喃、吡啶二醇、異氟爾酮二異氰酸酯經(jīng)縮聚反應(yīng)制備出PUD膠粘劑（圖1）。上述思路存在以下巧妙之處：利用弱氫鍵，賦予PUD大變形和能量耗散能力，強(qiáng)氫鍵維持結(jié)構(gòu)穩(wěn)定性；利用應(yīng)變誘導(dǎo)結(jié)晶增強(qiáng)了PUD本體強(qiáng)度；利用支鏈結(jié)構(gòu)的高活動性，保障PUD和基板之間的界面結(jié)合強(qiáng)度。通過合理調(diào)控吡啶二醇和懸垂支鏈的含量，最大化應(yīng)變誘導(dǎo)結(jié)晶對PUD膠粘劑本體強(qiáng)度的增強(qiáng)效應(yīng)（拉伸強(qiáng)度: 24.2 MPa，圖2），從而保證材料在剪切過程中維持本體結(jié)構(gòu)的完整性，抵制膠粘劑發(fā)生內(nèi)部破壞。同時(shí)，由于支鏈的運(yùn)動能力通常是遠(yuǎn)高于主鏈的，因此，通過將鄰苯二酚置于支鏈有效提高了粘接基團(tuán)與基板接觸的可能性，增加了界面處的相互作用。最終，該膠粘劑通過平衡延展性和強(qiáng)粘性，展現(xiàn)出優(yōu)異的粘接性能（粘接強(qiáng)度：11.37 MPa，脫粘功：10.32 kN/m，圖3），且在剪切過程中通過界面破壞解決了大多數(shù)膠粘劑帶來的殘膠問題。

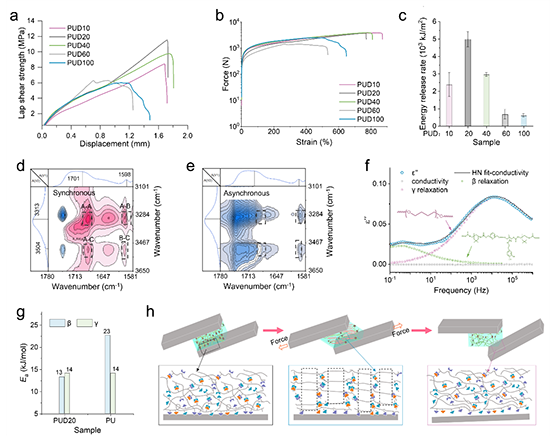

圖3. PUD膠粘劑粘接性能及強(qiáng)韌機(jī)理展示


  此外，PUD膠粘劑可適用于較寬的溫度區(qū)間及不同基板材料的粘接，以滿足不同的粘接環(huán)境（圖4）。同時(shí)，基于動態(tài)氫鍵作用的PUD膠粘劑能夠?qū)崿F(xiàn)多次反復(fù)粘接，且由于具備熱響應(yīng)特性，能夠快速實(shí)現(xiàn)按需脫粘/粘接，為臨時(shí)裝配，部件回收等場景提供了可能性。


圖4. PUD膠粘劑普適性粘接、循環(huán)粘接能力及熱響應(yīng)性脫粘/粘接行為


  相關(guān)成果以“A Strain-Reinforcing Elastomer Adhesive with Superior Adhesive Strength and Toughness”發(fā)表在Materials Horizons（Mater. Horiz., 2023, DOI: 10.1039/D3MH00966A）上。通訊作者為四川大學(xué)的吳凱副研究員和張琴教授。四川大學(xué)的博士研究生李川龍為本文的第一作者。感謝國家自然科學(xué)基金(No. 52103091)、國家重點(diǎn)研發(fā)項(xiàng)目(No. 2022YFB3806900)和高分子材料工程國家重點(diǎn)實(shí)驗(yàn)室(No. sklpme2022-3-15)對本工作的經(jīng)費(fèi)支持！


  原文鏈接： https://doi.org/10.1039/D3MH00966A

版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責(zé)任編輯：xu）
【大 中 小】【打印】【關(guān)閉】

誠邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
