80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
西工大顏紅俠教授團(tuán)隊(duì)、港中深唐本忠院士 Angew：超支化聚硼硅氧烷 - 非傳統(tǒng)紅色延遲熒光聚合物
2023-10-01  來(lái)源：高分子科技

  非傳統(tǒng)熒光聚合物由于其優(yōu)異的生物相容性和環(huán)境友好性而廣受研究者的關(guān)注。然而，這類發(fā)光聚合物仍存在發(fā)射波長(zhǎng)短、熒光壽命短且對(duì)其發(fā)光機(jī)理缺乏深刻的認(rèn)識(shí)等問題。因此，設(shè)計(jì)和制備兼具有長(zhǎng)發(fā)射波長(zhǎng)和長(zhǎng)熒光壽命的非傳統(tǒng)熒光聚合物仍然面臨很大挑戰(zhàn)。

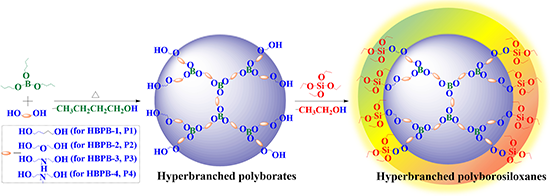

圖1 超支化聚硼硅氧烷的合成路線


  硼原子和硅原子的價(jià)電子結(jié)構(gòu)為2s22p1和3s23p2，分別具有一個(gè)空的2p和3p軌道，使得含硅、硼雜原子的聚合物具有獨(dú)特的光學(xué)性能。近期西北工業(yè)大學(xué)顏紅俠教授團(tuán)隊(duì)與香港中文大學(xué)（深圳）唐本忠教授合作，以硅、硼原子構(gòu)筑了一類具有紅色長(zhǎng)壽命的非傳統(tǒng)熒光聚合物——超支化聚硼硅氧烷。作者利用硼酸三丁酯、不同電荷密度的二元醇以及正硅酸乙酯制備了一類的新型超支化聚硼硅氧烷（P1~P4）（圖1）。發(fā)現(xiàn)隨著反應(yīng)單體二元醇電荷密度的增大，P1 ~ P4在乙醇溶液中的臨界簇濃度（CCC）逐漸降低，分別為2.24、2.16、1.98和1.76 mg/mL；同時(shí)其發(fā)射波長(zhǎng)隨著電荷密度的增大也發(fā)生了明顯紅移，特別是P4在100 mg/mL的乙醇溶液中其最佳發(fā)射波長(zhǎng)達(dá)到550 nm （圖2）。此外，還發(fā)現(xiàn)通過改變反應(yīng)單體二元醇上電荷密度和聚合物的濃度，能夠獲得寬激發(fā)、寬發(fā)射范圍，實(shí)現(xiàn)多色熒光發(fā)射。

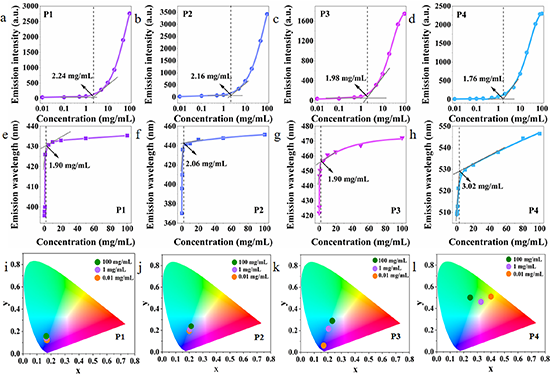

圖2 (a-h) P1 ~ P4乙醇溶液的熒光強(qiáng)度和發(fā)射波長(zhǎng)隨濃度變化圖；(i-1) P1 ~ P4在濃度為0.01, 1和100 mg/mL的乙醇溶液中的CIE坐標(biāo)。


  接著，作者探究了聚合物純樣（P1~P4）的熒光性能，發(fā)現(xiàn)隨著反應(yīng)單體二元醇電荷密度的增大最佳發(fā)射波長(zhǎng)逐漸紅移，其值分別為510、570、575和640 nm。特別驚喜的是，P4不僅具有紅光發(fā)射而且具有9.73μs的長(zhǎng)熒光壽命。為了研究P4的長(zhǎng)壽命熒光特性，作者測(cè)量了P4純樣和P4乙醇溶液中的發(fā)射光譜和瞬態(tài)PL衰減曲線，發(fā)現(xiàn)空氣中純P4和P4乙醇溶液的熒光強(qiáng)度分別比鼓泡O2后提高了1.85倍和1.72倍，且其熒光壽命在鼓泡O2后從微秒(μs)級(jí)縮短到納秒(ns)級(jí)（圖3）。以上結(jié)果證實(shí)了P4的長(zhǎng)壽命熒光主要來(lái)源于其三重態(tài)。此外，設(shè)置門控時(shí)間為1 μs時(shí)，P4的發(fā)射峰峰位置未見改變，只是發(fā)射強(qiáng)度有所降低，表明P4的長(zhǎng)壽命是屬于熒光發(fā)射而非磷光發(fā)射。因此，可以說，P4長(zhǎng)壽命的紅色熒光發(fā)射具有類似于含稠環(huán)熒光聚合物的延遲熒光。另外，P4在最佳激發(fā)條件下的量子產(chǎn)率(QY)為6.87%，并具有優(yōu)異的光穩(wěn)定性和熱穩(wěn)定性，與報(bào)道的非傳統(tǒng)紅色熒光聚合物相比處于先進(jìn)水平。

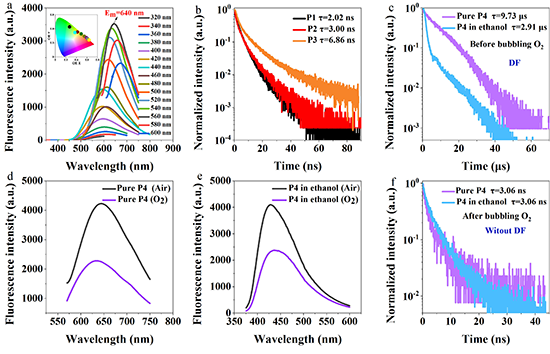

圖3 (a)純P4激發(fā)發(fā)射譜圖和CIE坐標(biāo) (插圖);(b) P1,P2和P3的瞬態(tài)光致發(fā)光衰減曲線;(c) O2鼓泡前P4和P4乙醇溶液的瞬態(tài)光致發(fā)光衰減曲線;純P4 (d)和P4乙醇溶液(e)在O2鼓泡前后的熒光發(fā)射光譜;(f) P4和P4乙醇溶液O2鼓泡后的瞬態(tài)光致發(fā)光衰減曲線


  密度泛函理論（DFT）計(jì)算和自然成鍵軌道理論（NBO）分析表明，聚合物P1~P4中主鏈上的剛性BO3平面和具有類雙鍵特征的Si-O鍵能夠穩(wěn)定空間相互作用，有利于發(fā)射紅移。另外，P4中氧原子（O）與氧原子（O）之間的最小距離為2.97 ?，氮原子（N）與氧原子（O）之間的最小距離為3.48 ?，這些距離明顯小于O與O的范德華半徑之和(3.64 ?)以及O與N的范德華半徑之和(3.75 ?)。可以說，聚合物P4中存在空間O···O和O···N相互作用，但在P1、P2和P3存在空間O···O和O···N相互作用（圖4）。因此，P4的剛性構(gòu)象和較強(qiáng)的空間n···n相互作用是使其發(fā)射紅色熒光的主要原因。

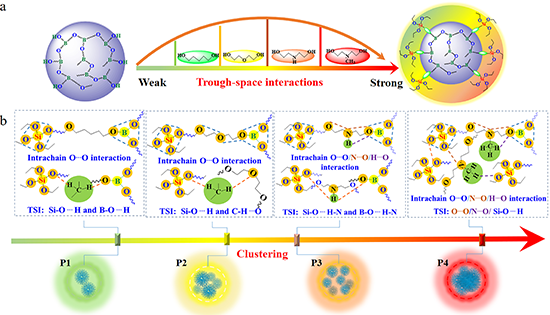

圖4  P1 ~ P4的分子內(nèi)相互作用和空間相互作用示意圖


  另外，作者利用含時(shí)密度泛函理論(TD-DFT)得到了P1~P4激發(fā)態(tài)空穴和電子密度分布情況。驚訝地發(fā)現(xiàn)，P4被激發(fā)后存在明顯的電荷離域現(xiàn)象，同時(shí)叔胺上有0.022 e和0.056 e的電子分別轉(zhuǎn)移到缺電子的Si和B空軌道上（圖5），且存在較小的ΔEST=0.08 eV，該值小于0.1 eV（發(fā)生反系間竄越需要滿足ΔEST<0.1 eV），有利于促進(jìn)反系間竄越(RISC)過程從而延長(zhǎng)P4的熒光壽命。此外，P4的溶劑變色效應(yīng)也進(jìn)一步證實(shí)了P4中存在分子內(nèi)電荷轉(zhuǎn)移。雖然，在P1、P2和P3中存在弱電荷轉(zhuǎn)移，但由于缺乏強(qiáng)空間相互作用，導(dǎo)致熒光壽命僅為納秒級(jí)。以上結(jié)果表明了激發(fā)態(tài)雜原子Si、B誘導(dǎo)的電荷離域效應(yīng)以及基態(tài)下O···O、O···N的空間相互作用，二者之間的協(xié)同效應(yīng)能夠有效降低ΔEST，從而延長(zhǎng)其熒光壽命；此，提出雙重雜原子誘導(dǎo)電荷離域和空間n···n相互作用協(xié)同促進(jìn)紅色延遲熒光發(fā)射的新機(jī)制。

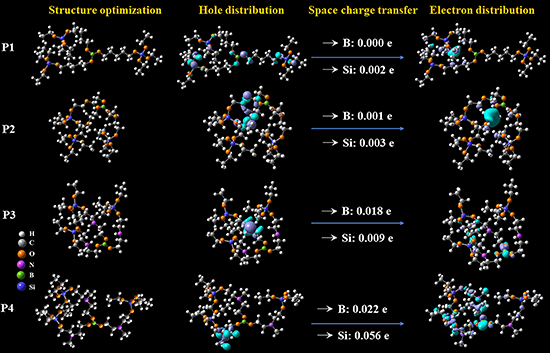

圖5  在優(yōu)化激發(fā)態(tài)下對(duì)P1 ~ P4進(jìn)行了TD-DFT計(jì)算


  此外，這些超支化的聚硼硅氧烷只需增加濃度就可以同時(shí)增強(qiáng)熒光強(qiáng)度和紅移發(fā)射波長(zhǎng)，適合于雙重信息加密（圖6）。該研究為開發(fā)兼具長(zhǎng)熒光壽命和長(zhǎng)發(fā)射波長(zhǎng)的非傳統(tǒng)熒光聚合物提供了一種新的設(shè)計(jì)策略。

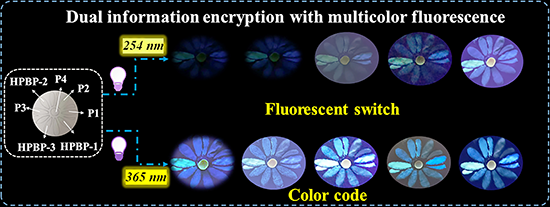

圖6 超支化聚硼硅氧烷在雙重信息加密上的應(yīng)用探索


  相關(guān)成果以“Hyperbranched Polyborosiloxanes: Non-traditional Luminescent Polymers with Red Delayed Fluorescence”為標(biāo)題發(fā)表在發(fā)表于《德國(guó)應(yīng)用化學(xué)》（Angew. Chem. Int. doi.org/ 10.1002/anie.202312571）上。西北工業(yè)大學(xué)化學(xué)與化工學(xué)院何嫣赟博士和馮維旭副教授為該論文的共同第一作者，通訊作者為香港中文大學(xué)（深圳）唐本忠院士和西北工業(yè)大學(xué)顏紅俠教授。該工作得到了國(guó)家自然科學(xué)基金（21875188, 22175143）、陜西省重點(diǎn)研發(fā)計(jì)劃項(xiàng)目（2022GY-353）的支持。


  原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/anie.202312571

版權(quán)與免責(zé)聲明：中國(guó)聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉(zhuǎn)載，請(qǐng)聯(lián)系郵箱：info@polymer.cn，并請(qǐng)注明出處。
（責(zé)任編輯：xu）
【大 中 小】【打印】【關(guān)閉】

誠(chéng)邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
