80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
四川大學(xué)雷景新教授、江亮副研究員 Macromolecules：具有可調(diào)節(jié)的機(jī)械性能、可循環(huán)回收和3D形狀重構(gòu)的環(huán)氧基聚脲
2024-01-08  來源：高分子科技

  環(huán)氧樹脂作為一種重要的熱固性材料，擁有出色的化學(xué)穩(wěn)定性、優(yōu)異的介電性能和較高的機(jī)械強(qiáng)度等優(yōu)點(diǎn)，被廣泛應(yīng)用于電子、建筑和軍事等領(lǐng)域。然而，環(huán)氧樹脂的這種結(jié)構(gòu)同時(shí)也帶來了兩個(gè)主要的挑戰(zhàn)：一是其難以進(jìn)行二次熔融加工和回收，這不僅造成了資源浪費(fèi)，也對(duì)環(huán)境產(chǎn)生了嚴(yán)重污染；二是其高剛度分子結(jié)構(gòu)易導(dǎo)致非柔性韌性，使得材料在使用過程中容易發(fā)生脆性斷裂。



  為了解決這些問題，四川大學(xué)高分子研究所、高分子材料工程國(guó)家重點(diǎn)實(shí)驗(yàn)室（四川大學(xué)）的雷景新教授/江亮副研究團(tuán)隊(duì)基于對(duì)受阻脲鍵（Hindering Urea Bonds, HUBs）的深入研究，將含異氰酸酯基的HUBs引入到傳統(tǒng)的環(huán)氧網(wǎng)絡(luò)中，成功合成了一種新型的熱固性環(huán)氧基聚脲（EHTPUs）。通過精確調(diào)節(jié)環(huán)氧單體的比例，所合成的EHTPUs展現(xiàn)了從軟彈性體到硬塑料的可調(diào)力學(xué)行為。這種動(dòng)態(tài)的HUBs結(jié)構(gòu)賦予了EHTPUs卓越的可回收性能，經(jīng)過四個(gè)循環(huán)后，其機(jī)械性能能夠?qū)崿F(xiàn)超過90%的完全恢復(fù)，顯著提高了材料的多功能性和使用壽命。此外，EHTPUs在這些循環(huán)中也展現(xiàn)了穩(wěn)定的動(dòng)態(tài)力學(xué)性能、耐溶劑性和透光率。值得一提的是，EHTPUs還具備彈性形狀記憶功能和三維永久形狀的重構(gòu)能力。這項(xiàng)工作不僅為設(shè)計(jì)具有可調(diào)節(jié)機(jī)械性能、高可回收性和多功能性的熱固性環(huán)氧基聚合物提供了一種新的方法，也為拓寬這類可回收聚合物的應(yīng)用領(lǐng)域奠定了基礎(chǔ)。

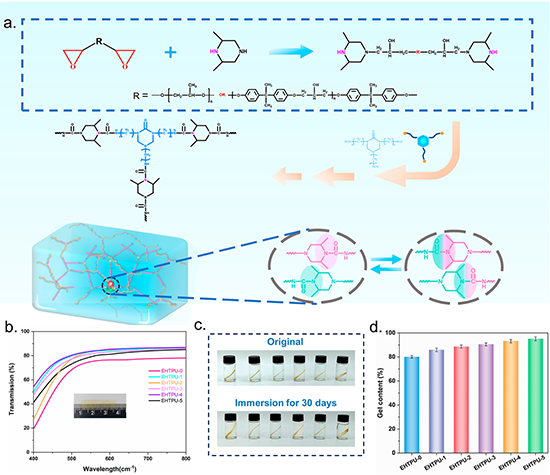

圖1


  以HDI-三聚體、2,6-二甲基哌嗪和雙官能環(huán)氧化合物(E44或PPGE)為原料，在無催化劑條件下合成了EHTPUs（圖1a）。合成的EHTPUs具有良好的透明性，可從透過率和宏觀照片證實(shí)（圖1b）,還具有良好的耐溶劑性能（圖1c和1d）。

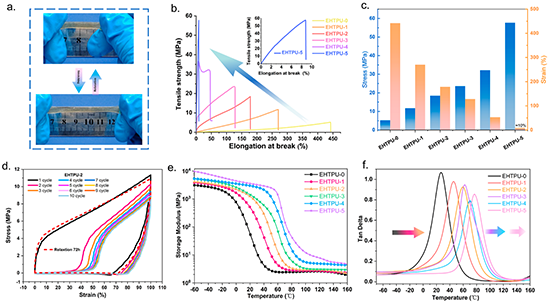

圖2


  合成的EHTPUs力學(xué)性能可從軟彈性體過渡到硬塑料范圍內(nèi)可調(diào)控。EHTPUs的拉伸強(qiáng)度、楊氏模量和斷裂伸長(zhǎng)率從樣品EHTPU-0為5.21 MPa、3.43 MPa和442.0%變化到樣品EHTPU-3的23.6 MPa、0.32 GPa和125.2%，甚至到樣品EHTPU-5的57.3 MPa、1.02 GPa和8.3%（圖2a-c和2e-f）。另外，還表現(xiàn)出良好的可循環(huán)拉伸性能，10次循環(huán)后放置72h仍然可恢復(fù)（圖2d）。


圖3


  如圖3a所示，將粉碎后的EHTPU-2試樣在120℃、8 MPa、30min的條件下進(jìn)行熱壓縮，可反復(fù)重加成表面光滑的透明薄片。經(jīng)過4次加工后，EHTPUs的化學(xué)結(jié)構(gòu)、力學(xué)性能和模量等均保持不變（圖3b-f）。與以前報(bào)道的可再加工環(huán)氧樹脂相比，所設(shè)計(jì)的EHTPUs可再加工環(huán)氧樹脂具有最佳韌性、相對(duì)突出的強(qiáng)度和最廣泛的性能調(diào)制范圍，同時(shí)保持了優(yōu)異的可再加工性能和穩(wěn)定性。

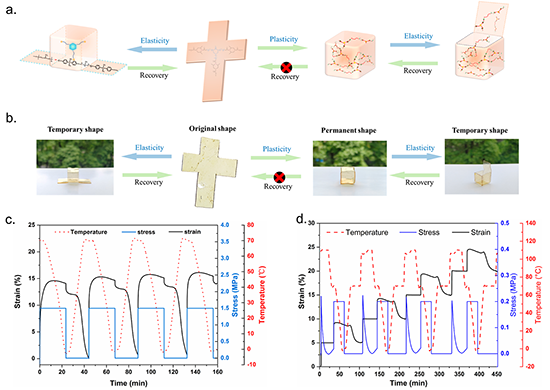

圖4


  除可重加工性能外，動(dòng)態(tài)HUBs還可以通過脲鍵之間的動(dòng)態(tài)交換反應(yīng)賦予合成EHTPUs三維（3D）永久形狀重構(gòu)能力，擴(kuò)大了其潛在的應(yīng)用前景。與傳統(tǒng)的永久交聯(lián)結(jié)構(gòu)相比，動(dòng)態(tài)HUB可以使EHTPUs在不同的溫度區(qū)間經(jīng)歷永久和暫時(shí)的形狀變化，兩者甚至可在一個(gè)網(wǎng)絡(luò)中實(shí)現(xiàn)彈性和塑性形狀記憶的循環(huán)。宏觀上EHTPU-2的彈性和塑性形狀記憶過程如圖4a-b所示，定量化的彈性和塑性形狀記憶過程如圖4c-d所示。


  該工作以“Enabling the Epoxy-Based Polyurea with Adjustable Mechanical Properties, Recyclability, and 3D Shape Configuration”為題發(fā)表在《Macromolecules》（doi.org/10.1021/acs.macromol.3c01688）上。論文第一作者為四川大學(xué)碩士研究生陳興寶，通訊作者為四川大學(xué)雷景新教授和江亮副研究員。本工作得到了中國(guó)博士后面上基金（2022M722238）、四川省青年科學(xué)基金（2023NSFSC0984）和高分子材料工程國(guó)家重點(diǎn)實(shí)驗(yàn)室（四川大學(xué)）“優(yōu)秀青年人才”項(xiàng)目（sklpme2022-3-05）等項(xiàng)目的資助支持。


  原文鏈接：https://pubs.acs.org/doi/full/10.1021/acs.macromol.3c01688#

版權(quán)與免責(zé)聲明：中國(guó)聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉(zhuǎn)載，請(qǐng)聯(lián)系郵箱：info@polymer.cn，并請(qǐng)注明出處。
（責(zé)任編輯：xu）
【大 中 小】【打印】【關(guān)閉】

誠(chéng)邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
