南大李承輝/金鐘、南林羅艷龍 Adv. Mater.：超高模量聚乙烯醇水凝膠電解質實現無枝晶鋅離子電池
2024-11-16 來源：高分子科技
在鋰離子電池領域，高模量電解質對鋰枝晶的抑制作用已被證明是有效的。然而，水系鋅離子電池中使用的水凝膠電解質因其固有的高含水量而難以實現高模量。
圖1 超強韌水凝膠的設計與合成

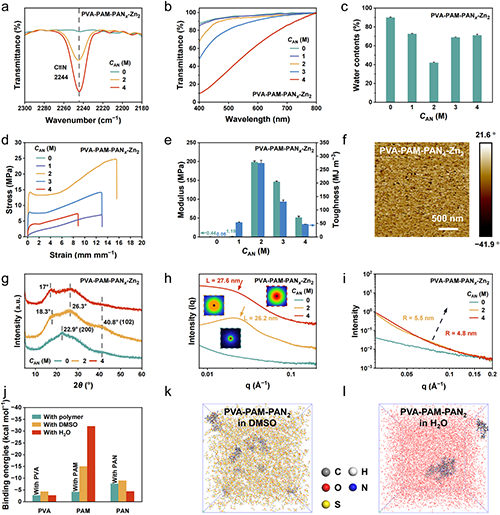

圖2 相分離對材料結構與性能的影響

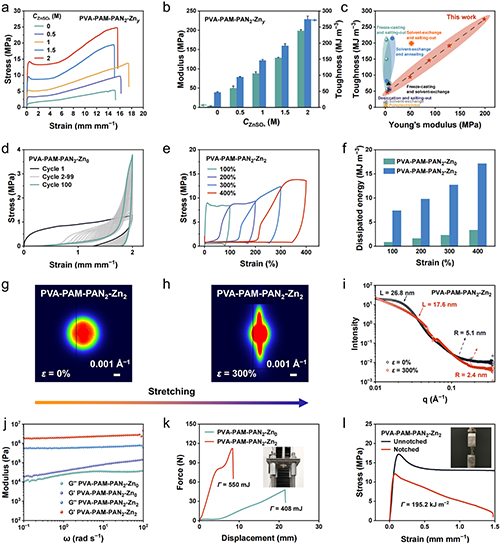

圖3 鹽析對力學性能的影響

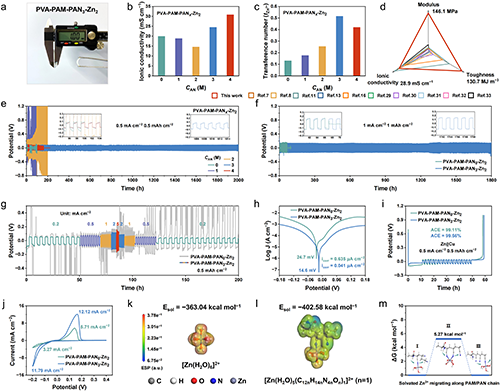

圖4 水凝膠電解質的半電池性能
圖5 鋅沉積形貌

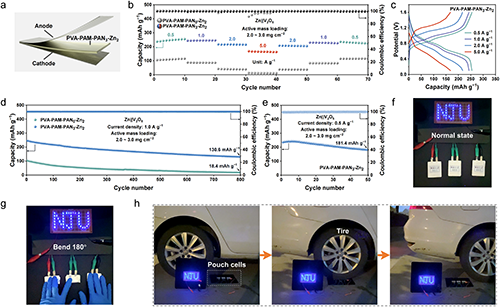

圖6 全電池性能
原文鏈接：https://doi.org/10.1002/adma.202413268
版權與免責聲明：本網頁的內容由中國聚合物網收集互聯網上發(fā)布的信息整理獲得。目的在于傳遞信息及分享，并不意味著贊同其觀點或證實其真實性，也不構成其他建議。僅提供交流平臺，不為其版權負責。如涉及侵權，請聯系我們及時修改或刪除。郵箱：info@polymer.cn。未經本網同意不得全文轉載、摘編或利用其它方式使用上述作品。
（責任編輯：xu）
相關新聞
- 美國東北大學鄭義教授、Marilyn L. Minus教授團隊：易于制造的高透明薄型聚乙烯醇氣凝膠 2024-11-10
- 重慶理工大學楊朝龍教授課題組 Angew：熱退火調控芴醇衍生物室溫磷光及苯乙烯檢測研究 2024-09-05
- 陜科大劉新華/姜慧娥/莫海珍等 Nano Today：天鵝羽毛啟發(fā)的智能響應型可持續(xù)羧甲基纖維素/聚乙烯醇基食品包裝薄膜 2024-04-18
- 陜西科技大學楊洋、哥廷根大學張凱 ACS Nano：“強弱協同作用”構筑高性能水凝膠電解質 2025-04-17
- 東華大學武培怡/焦玉聰團隊 ACS Nano：高保水凝膠電解質助力鋅空電池長壽命循環(huán) 2024-12-20
- 江科大晏超教授/張恒博士 AFM：構筑強極性基團終端的水凝膠電解質助力無枝晶鋅負極，實現高安全性水系鋅離子電池 2024-11-20
- 南京大學李承輝教授/金鐘教授團隊 AFM：高性能水凝膠電解質助力柔性、抗凍、無枝晶鋅離子電池 2024-03-01
