80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
上科大鄭宜君教授課題組 Nat. Commun.: 構(gòu)建具有可見光響應(yīng)的時空動態(tài)粘彈性水凝膠用于探究癌細(xì)胞與細(xì)胞外基質(zhì)相互作用
2025-02-07  來源：高分子科技

  近年來，科學(xué)界逐漸認(rèn)識到細(xì)胞外基質(zhì)（ECM）本質(zhì)上具有粘彈性而非純彈性特性。然而，粘彈性與細(xì)胞之間的復(fù)雜相互作用機制尚未得到充分闡明。其中，粘彈性的時空調(diào)控與癌癥進(jìn)展密切相關(guān)，但目前用于模擬ECM時空粘彈性的材料體系仍主要依賴于光引發(fā)劑和紫外光技術(shù)。這些現(xiàn)有體系普遍存在時空調(diào)控尺度有限、生物相容性差等局限性，難以實現(xiàn)長時間的粘彈性時空動態(tài)調(diào)控。因此，如何精確調(diào)控粘彈性力學(xué)的時空尺度，構(gòu)建具有長波長、高生物安全性的仿ECM粘彈性模型，已成為細(xì)胞力學(xué)研究領(lǐng)域亟待突破的重大科學(xué)挑戰(zhàn)之一。


  近期，上海科技大學(xué)物質(zhì)科學(xué)與技術(shù)學(xué)院鄭宜君教授團(tuán)隊與中科院力學(xué)所關(guān)東石教授團(tuán)隊合作，通過在水凝膠中引入動態(tài)亞胺鍵貢獻(xiàn)被動的粘彈性，同時引入可見光響應(yīng)的動態(tài)二硫鍵（TDS）貢獻(xiàn)刺激響應(yīng)的粘彈性增長(圖1)，成功構(gòu)建了可見光響應(yīng)的，大時空尺度，無任何生物毒性的時空粘彈性水凝膠(圖2,3)。在時空粘彈性切換時，卵巢癌細(xì)胞在不同時空尺度的粘彈性下發(fā)生完全相反的細(xì)胞鋪展行為（圖4），并且表現(xiàn)出粘彈性的時空記憶（圖5,6）以及基于粘彈性的定向遷移行為（圖7）.這項研究工作大大擴展了粘彈性時空力學(xué)和癌細(xì)胞的相互作用關(guān)系，系統(tǒng)研究了細(xì)胞抵抗外界力學(xué)刺激下的基礎(chǔ)生理行為，為更進(jìn)一步研究腫瘤細(xì)胞外基質(zhì)和疾病發(fā)展提供了新的控制和研究角度。該工作以“Visible light-responsive hydrogels for cellular dynamics and spatiotemporal viscoelastic regulation”為題發(fā)表在《Nature Communications》（Nat Commun 16, 1365 (2025)）上。文章第一作者是上？萍即髮W(xué)博士研究生盧彥。該論文得到國家自然科學(xué)基金委的支持。



圖1 具有可見光響應(yīng)動態(tài)粘彈性水凝膠的設(shè)計和制備


  1.被動粘彈性可以通過自由修改動態(tài)交聯(lián)劑的側(cè)基類型來進(jìn)行調(diào)控。

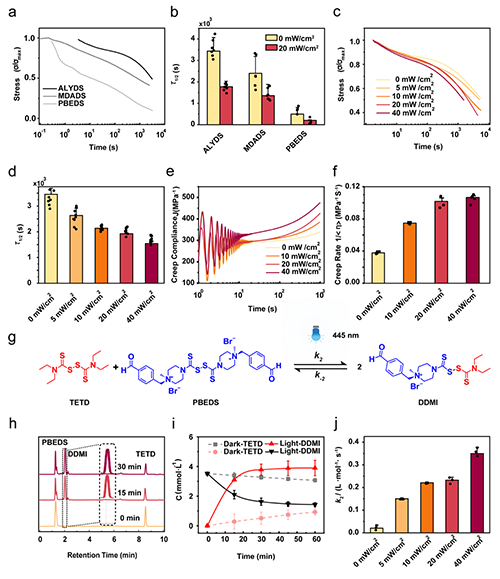

圖2 響應(yīng)性粘彈性通過光強可以自由切換到不同的時空范圍


  2.光照促進(jìn)二硫鍵的交換和重組，帶動水凝膠網(wǎng)絡(luò)的重組和流動，帶來額外的響應(yīng)粘彈性，應(yīng)力松弛的速度（τ1/2）和平均蠕變速度（Average creep compliance rate）證明光照強度可以自由切換水凝膠的粘彈性范圍，具備模擬機體內(nèi)大部分器官組織粘彈性的可能。

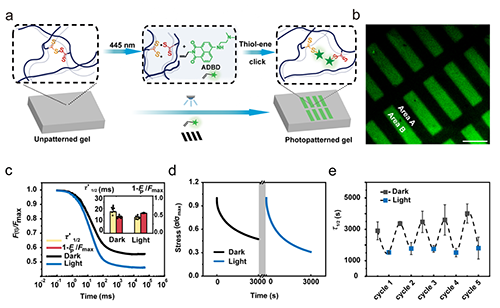

圖3 水凝膠的高時空分辨光圖案的制備和微小尺度粘彈性表征


  AFM和熒光pattern的共同實驗證明，該動態(tài)水凝膠擁有細(xì)胞微觀尺度下的粘彈性差異。

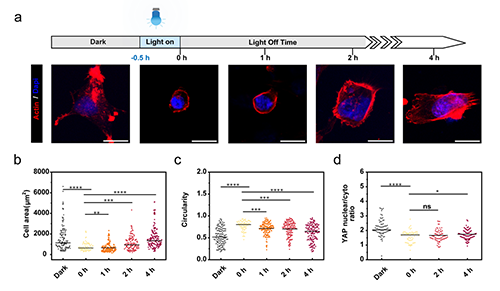

圖4 不同時空尺度下癌細(xì)胞的鋪展行為完全相反


  3.研究表明，在不同時間尺度下，癌細(xì)胞對光致粘彈性變化的響應(yīng)呈現(xiàn)顯著差異。在長時間尺度下，當(dāng)粘彈性增加時，癌細(xì)胞表現(xiàn)出鋪展面積減小的特征，同時YAP蛋白發(fā)生核質(zhì)穿梭，主要定位于細(xì)胞質(zhì)中；而在短時間尺度下，粘彈性的增加則導(dǎo)致癌細(xì)胞鋪展面積增大，YAP蛋白向細(xì)胞核內(nèi)轉(zhuǎn)移。這種不同時空尺度下細(xì)胞鋪展行為和YAP定位的顯著差異，揭示了粘彈性通過調(diào)控基底力學(xué)的能量耗散過程，從而驅(qū)動癌細(xì)胞在疾病進(jìn)展不同階段產(chǎn)生差異化的生物學(xué)響應(yīng)。這一發(fā)現(xiàn)為理解腫瘤微環(huán)境力學(xué)特性在癌癥進(jìn)展中的作用機制提供了新的見解。



圖5 細(xì)胞可逆鋪展行為的切換

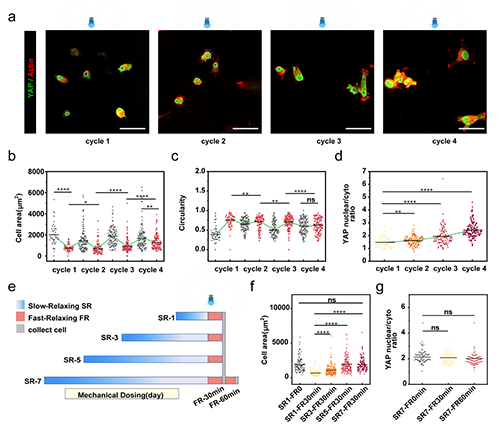

圖6 可循環(huán)的粘彈性調(diào)控細(xì)胞抵抗外界力學(xué)環(huán)境變化的能力


  4.研究發(fā)現(xiàn)，經(jīng)過長時間尺度培養(yǎng)的癌細(xì)胞在經(jīng)歷反復(fù)可逆的粘彈性調(diào)控后，逐漸獲得了抵抗粘彈性變化的能力。具體表現(xiàn)為：在第三個調(diào)控循環(huán)后，細(xì)胞面積趨于穩(wěn)定，不再隨粘彈性變化而發(fā)生顯著改變，展現(xiàn)出獨特的機械記憶行為。值得注意的是，這種機械記憶現(xiàn)象在粘彈性環(huán)境中尚屬首次報道，這一發(fā)現(xiàn)不僅拓展了對細(xì)胞機械記憶行為的認(rèn)知邊界，更重要的是證實了粘彈性環(huán)境能夠顯著改變細(xì)胞感知ECM力學(xué)特性的能力，為理解細(xì)胞力學(xué)響應(yīng)機制提供了新的視角。

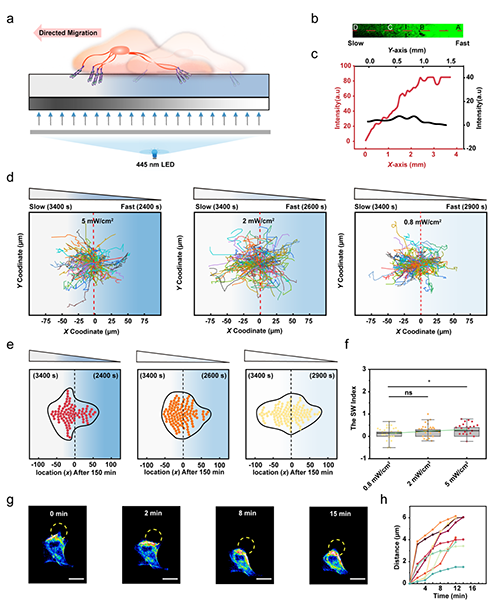

圖7 空間尺度上的粘彈性梯度調(diào)控細(xì)胞遷移的方向


  5.通過光梯度掩膜版實驗，觀察到癌細(xì)胞在光致粘彈性梯度作用下表現(xiàn)出明顯的定向遷移行為，即從快松弛區(qū)域向慢松弛區(qū)域遷移。這種遷移行為源于細(xì)胞對不同粘彈性環(huán)境所產(chǎn)生的牽引力差異和肌球蛋白水平變化的響應(yīng)。研究結(jié)果表明，粘彈性的時空差異性會顯著影響癌細(xì)胞的遷移能力。這一發(fā)現(xiàn)提示，在探索癌癥轉(zhuǎn)移的治療策略和藥物靶點時，除了考慮分子層面的因素外，還需要將組織的粘彈性尺度及其空間異質(zhì)性納入研究范疇。這一認(rèn)識為癌癥轉(zhuǎn)移機制的研究提供了新的視角，也為開發(fā)針對性的治療策略提供了重要參考。


  總結(jié)：研究成功展示了一種基于可見光激活的策略，實現(xiàn)了水凝膠應(yīng)力松弛和粘彈性特性的時空控制。這一水凝膠平臺極其多功能，能夠探索短期和長期粘彈性異質(zhì)性及其對細(xì)胞行為的影響，包括觀察到細(xì)胞在擴散方面的相反響應(yīng)。該研究發(fā)現(xiàn)，細(xì)胞能夠“記住”在粘彈性變化過程中經(jīng)歷的機械事件，同時這也是是第一次發(fā)現(xiàn)粘彈性驅(qū)動的這種“機械記憶”。此外，通過光調(diào)控細(xì)胞粘彈性遷移研究中獲得的見解可能有助于開發(fā)抑制或重定向癌細(xì)胞遷移的靶向治療方法，同時研究還增強了對動態(tài)生物力學(xué)過程的理解，還為癌癥生物學(xué)及其他領(lǐng)域的研究和治療干預(yù)提供了新的視角和途徑。


  論文標(biāo)題：Visible Light-Responsive Hydrogels for Cellular Dynamics and Spatiotemporal Viscoelastic Regulation

  論文鏈接：https://www.nature.com/articles/s41467-024-54880-0

版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責(zé)任編輯：xu）
【大 中 小】【打印】【關(guān)閉】

誠邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
