清華大學(xué)梁福鑫課題組 Macromolecules: Janus顆粒構(gòu)筑具有盔甲結(jié)構(gòu)的多孔彈性體
2023-08-14 來源：高分子科技
高分子多孔材料的孔結(jié)構(gòu)與力學(xué)性能決定了其應(yīng)用場景，因此有必要對多孔材料的孔結(jié)構(gòu)與力學(xué)性能進行調(diào)控。通常采用單體選擇、基體交聯(lián)度調(diào)控、填料引入等方法。但這些方式往往會均勻地改變基體材料的整體性質(zhì)，造成多孔材料模量、強度和彈性之間的矛盾。針對具有豐富表界面的多孔材料，調(diào)控其界面性質(zhì)有望克服基體均勻性帶來的弊端。
Janus顆粒具有兩親性和界面取向組裝的特性，可以在多孔材料內(nèi)部豐富的界面上構(gòu)筑具有一定強度的界面層，形成盔甲結(jié)構(gòu)，從而在不犧牲基體原有性能的基礎(chǔ)上調(diào)控多孔材料整體的力學(xué)性能，有望為調(diào)控多孔材料的界面以及制備優(yōu)異性能的多孔材料提供新的思路。
圖1 利用兩親性Janus顆粒與乳液模板法構(gòu)筑具有界面盔甲結(jié)構(gòu)的多孔彈性體

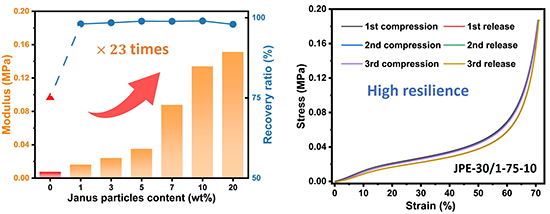

圖2 界面盔甲結(jié)構(gòu)的多孔彈性體具有寬范圍可調(diào)的模量與大應(yīng)變下的高回彈性
原文鏈接：https://doi.org/10.1021/acs.macromol.3c01137
版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責(zé)任編輯：xu）
相關(guān)新聞
- 清華大學(xué)梁福鑫/楊振忠教授團隊 Adv. Mater.: 在Janus顆粒調(diào)控高分子復(fù)合材料分層結(jié)構(gòu)方面取得進展 2024-02-02
- 南方醫(yī)科大學(xué)樊俊兵教授團隊與合作者 Nat. Commun.：基于Janus顆粒的結(jié)構(gòu)化碘化油乳滴微球栓塞劑取得新進展 2023-09-13
- 清華大學(xué)梁福鑫課題組 AFM：Janus 顆粒構(gòu)筑動態(tài)定向輸水織物涂層 2023-02-20
- 東華大學(xué)武培怡/焦玉聰團隊 Angew: α-甲基調(diào)控兩親性聚離子液體助力鋅碘電池 2025-03-18
- 復(fù)旦聶志鴻/黃霞蕓 Soft Matter：基于兩親性聚電解質(zhì)的Janus太陽能海水淡化策略 2025-02-26
- 法國艾克斯-馬賽大學(xué)彭玲/中國藥大劉瀟璇/港大黃思齊 ACS AMI：兩親性樹形分子包裹的伊馬替尼針對轉(zhuǎn)移性卵巢癌的有效治療策略 2025-01-06
- 納米能源所陳翔宇研究員團隊 Nat. Commun.：含水梯度多孔彈性體突破摩擦電傳感器線性區(qū)間極限 2024-12-10
