  介電聚合物被廣泛用作各類電氣及電子設備和系統的絕緣材料。一些關鍵系統，如新能源系統、航空航天系統、輸變電系統、軌道交通系統等，在嚴苛運行工況下極易引發介電聚合物絕緣材料的電老化。如果不能及時發現并維護，將導致關鍵設備電氣擊穿，從而造成巨大經濟損失。然而，電老化通常起始于微小區域，初期并不會引起材料整體電氣性能的顯著變化，因此極難被發現，成為威脅電氣及電子設備安全運行的重大隱患。

  為突破傳統方法的技術瓶頸，清華大學李琦、何金良等首次提出一種電老化自診斷材料方法：利用聚合物電老化過程中伴隨產生的大量高化學活性的氧自由基，誘導分子指示劑發生顯色反應，使聚合物電介質能夠自發地將自身電老化轉變?yōu)榭梢员蝗搜塾行ёR別的直觀顏色示警信號（圖1），而不需要任何人為干預、外部能量、精密的傳感設備或復雜的數據后處理過程。只需添加0.1%質量分?jǐn)?shù)的分子指示劑即可產生顯著的電老化顯色變化，對材料本身的絕緣性能不造成影響。該方法可有效降低甚至消除大功率電子器件和電氣設備中絕緣介質的電擊穿風險，為能源系統和裝備的長久穩定運行提供可靠保障。

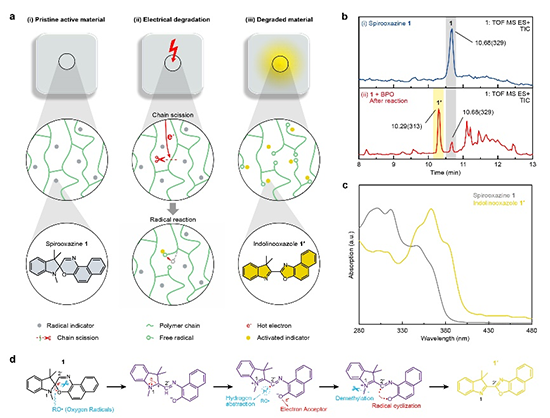

圖1 電老化自診斷材料和自由基指示劑。a，材料設計原理；b，螺惡嗪被酰氧自由基誘導變色后粗產物的液質聯用分析；c，螺惡嗪及其受激變色產物的UV-vis譜；d，螺惡嗪受激變色機理。

  為了證明上述自診斷方法能夠有效地應用于介電聚合物的電老化示警，研究團隊嚴格論證了聚合物的電老化與指示劑的顏色改變之間緊密的內在聯系，并確定了顏色變化程度與電老化程度之間的定量相關性。

  聚合物的電老化過程十分復雜，如何確定指示劑受激變色后的化學結構，進而證明自診斷機理，是本項工作的難點。研究團隊利用液質聯用分析（UPLC-HRMS），從螺惡嗪指示劑（1）被單一種類的氧自由基誘導變色后的粗產物，以及聚二甲基硅氧烷/螺惡嗪（PDMS/1）自診斷聚合物的電老化產物中，均檢測出了主要有色產物1′（圖1b和2i）；然后利用制備液相將1′分離并進行核磁分析，從而確定其為吲哚萘并惡唑結構（圖1d）；更進一步的，結合電子順磁共振波譜（EPR，圖2h）、能量色散X射線光譜（EDS，圖2c和d）等表征手段以及對照實驗，嚴格證明了電老化產生的自由基原位誘導指示劑發生結構改變的自診斷機理。

圖2 電老化自診斷機理。a，表面電老化實驗裝置；b，老化裝置單次放電的空間電子密度分布演化過程仿真；c和d，未老化和老化的純PDMS；e和f，未老化和老化的PDMS/1；g、h和i，PDMS/1老化前后的UV-vis譜、EPR譜以及內含物的液質聯用分析。

  為確定顏色變化與老化程度之間的聯系，研究團隊利用國際照明委員會推薦的CIEDE2000色差評價公式對變色前后的顏色差異進行量化，利用紅外光譜表征材料的結構降解程度，利用泄漏電流和局部放電評估材料的性能損失，證明了顏色改變與結構降解程度的統計相關性，以及與性能損失之間的定量相關關系（圖3和4）。

圖3 電氣降解與顏色變化的相關關系。a，PDMS/1電暈老化樣品，紅外測量點被標出；b，a中樣品的二維色差分布熱圖；c，a中樣品全部測量點的羥基化程度與色差之間的相關性分析；d，不同程度電暈老化樣品的變色區域平均色差與降解表面泄漏電流之間的定量關系；e，電老化過程中轟擊到聚合物表面的累積的高能電子密度分布仿真計算。

  這種自診斷方法適用于不同形式的電老化，既可用于指示由電暈放電或沿面閃絡引發的表面電氣降解，也可用于指示產生于電介質內部的、尺度更微觀的電樹老化（圖4）；此外，該方法被實驗證明適用于多種聚合物基體，這其中包括不同分子排列形態的無定形聚合物（如硅橡膠）和半結晶聚合物（如聚丙烯），不同分子鏈結構的熱固性聚合物（如環氧樹脂）和熱塑性聚合物（如聚碳酸酯），以及各種不同玻璃化轉變溫度的聚合物，因此具有普適性。

圖4 自診斷材料對電樹老化的可視化效果。a，純PDMS對照組；b，PDMS/1；c，電樹老化前后的EPR譜；d，PDMS/1電樹通道SEM-EDS分析；e和f，自診斷樣品電樹老化區域的元素分析；g和h，變色區域色差分析；i和j，不同程度電樹老化樣品的變色區域平均色差與局部放電、泄漏電流之間的定量相關關系。

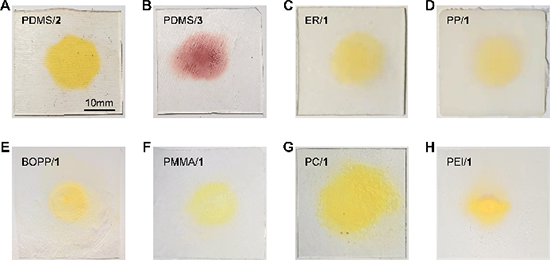

圖5 包含不同指示劑或聚合物基體的自診斷樣品的電暈老化變色圖像。2：螺吡喃，3：吲哚，ER：環氧，PP：聚丙烯，BOPP：雙向拉伸聚丙烯膜，PMMA：聚甲基丙烯酸甲酯，PC：聚碳酸酯，PEI：聚醚酰亞胺。

  相關研究成果以“Autonomous Indication of Electrical Degradation in Polymers”為題發表于《Nature Materials》。論文共同第一作者是清華大學博士生黃曉巖和博士畢業生張帥，通訊作者為清華大學李琦副教授和何金良教授。該項工作得到了國家重點研發計劃與國家自然科學基金項目的支持。

  論文鏈接：https://www.nature.com/articles/s41563-023-01725-8
