寧波大學翁更生課題組《Chem. Mater.》：光調控、可重構、可復雜變形的含F(xiàn)e3+雙層聚合物材料
2022-08-09  來源：高分子科技

  在自然界中，光、溫度、濕度等環境條件發生改變時，可以誘發植物的3D變形。受到植物這種3D變形的啟發，多種變形材料已經在軟體機器人、生物醫學設備和傳感器中得到了應用。在上述這些研究工作中，將二維（2D）薄膜可控變形為三維形狀仍然是一個具有挑戰性的問題，這是因為實現聚合物平面內尺寸的可控變化存在難度，往往只能實現零高斯曲率的形變。為了實非零高斯曲率的形變，目前大多采用平面內材料性質非均勻性設計策略，比如：交聯的變化、聚合物光刻、光熱納米粒子圖案化和引入非膨脹組分或定向鐵磁粒子等，但這些策略需要在材料性能方面進行復雜的非均勻設計，并在可擴展性、復雜形變、形變的重構和成本等方面受到限制。近年來，具有活性層和定制圖案的非活性層的雙層變形材料吸引了許多研究興趣，因為這種雙層圖案策略可用于產生可擴展的復雜形狀轉化。


  基于以上認識，寧波大學翁更生團隊以Fe3+-Ala配位交聯構筑物理交聯網絡，制備含共價交聯和配位交聯的PVA/(P(DMA-co-AlaHPMA))雙網絡聚合物材料（圖1a）。由于檸檬酸作為還原劑存在于聚合物中，白光照射（65mW/cm2）可以將Fe3+還原為Fe2+，導致Fe3+-Ala配位的解離（圖1b）。為了研究這一機制，作者制備了僅由Fe3+-Ala配位交聯網絡組成的水凝膠，在白光照射后，水凝膠經歷了凝膠-溶膠轉變，顏色從棕色變?yōu)閹缀鯚o色；之后進一步測試了水凝膠在不同光照時間下的紫外可見吸收光譜，隨著光照時間的增加，吸光度迅速下降，這表明Fe3+逐漸轉變為Fe2+（圖1c）。

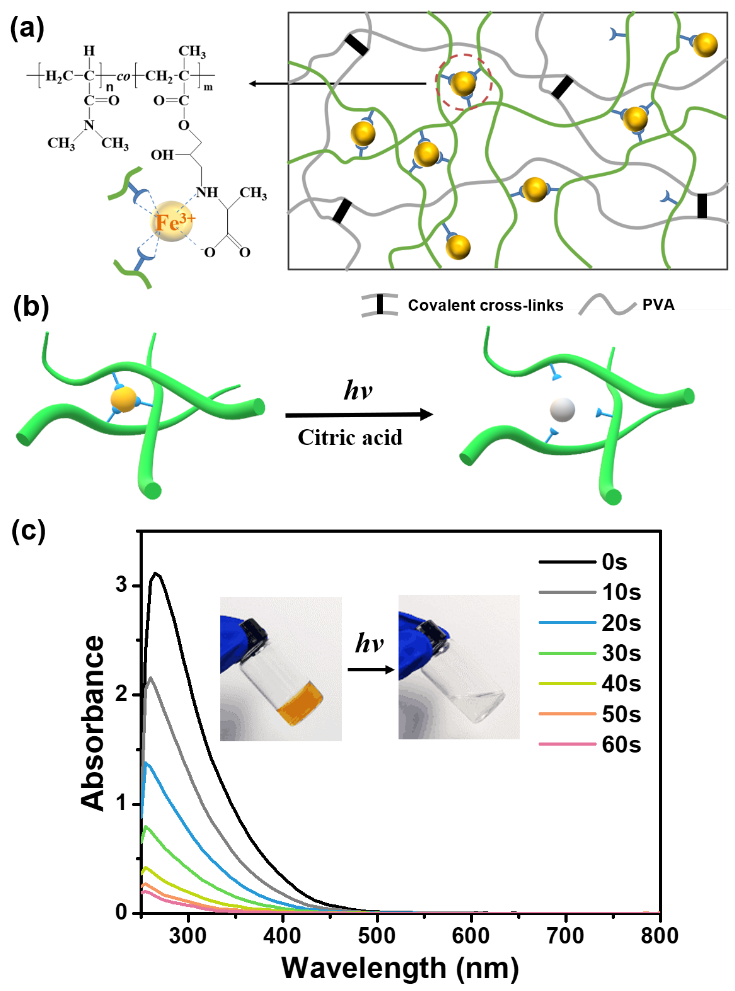

圖1.（a）聚合物薄膜網絡結構設計；（b）在白光照射下Fe3+-Ala解離的示意圖；（c）P(DMA-co-AlaHPMA)水凝膠在不同白光照射時間下的紫外可見吸收光譜。


  以上含Fe3+聚合物材料FePF作為光熱活性層，圖案化的黑色膠帶作為非活性被動，兩層粘合后，進行白光照射、水蒸氣處理和空氣中氧化三個步驟，最終得到了可變形材料TSMFePF（圖2a）。在近紅外光（NIR）照射下，FePF層由于脫水收縮導致由黑色膠帶組成的非活性層向 FePF層彎曲，并且彎曲方向垂直于黑膠帶的縱向方向或彎曲黑膠帶的切線方向（圖2a-Ⅵ）。進一步，作者制備了貼有不同類型圖案黑色膠帶的TSMFePFs（圖2b-e），同時對圖2b-e中TSMFePFs的形狀轉變進行了有限元建模（FEM）模擬（圖2f-i），模擬結果與實驗結果一致。結果表明，這種雙層圖案化策略不僅適用于設計單曲線形狀的變形（平均曲率的變化），也適用于設計雙曲線或多曲率形狀的變形（高斯曲率的變化）。



圖2.（a）變形材料TSMFePF的制備過程；（b-e）貼有4種不同類型圖案黑色膠帶的TSMFePFs的形變結果；（f-i）有限元建模（FEM）中的模擬結果。


  作者考察了白光照射時間對薄膜形變程度、Fe-to-Ala摩爾比、相對濕度（RH）、NIR強度、薄膜厚度對薄膜形變時間的影響。結果表明，白光照射時間較長的軟抓手，彎曲度Ld較小，這是因為在白光照射下，Fe3+-Ala配位的解離導致了更高的孔隙率，由于較高的失水率，Ld變得更短（圖3a-c）。同時Fe-to-Ala摩爾比對軟抓手的形變時間也有一定的影響。結果表明，隨著Fe-to-Ala摩爾比的降低，抓取時間也隨之下（圖3d）。此外，相對濕度（RH）也會影響軟抓手的抓取時間，結果表明，相對濕度（RH）越低，抓取時間越短（圖3e）。進一步，作者還對薄膜形變的可逆性及可編程性進行了研究，以四臂軟抓手變形為例，軟抓手在NIR照射下呈抓取狀態，而在飽和水蒸氣環境情況下呈展開狀態，且這個過程可經歷多次的循環（圖3f-g）。此外，通過在四臂軟抓手上簡單地剝離/重新粘上具有不同類型圖案的黑色膠帶，薄膜可以產生不同的形變模式（圖3h）。



圖3.（a-c）白光照射時間對形變程度的影響;（d-e）Fe-to-Ala摩爾比、相對濕度（RH）對抓取時間的影響；（f-g）形變可逆性;（h）可編程性。


  為了實現人臉變形，作者首先通過有限元模擬分別設計和優化了眼睛、鼻子和嘴巴等基本圖案，然后將這些基本形狀結合到一個薄膜中（圖4a），通過調整這些基本形狀在薄膜中的位置和大小以及FEM優化，最終得到了一張人臉狀的薄膜（圖4b-c）。實驗結果與有限元模擬（圖4d）基本一致。

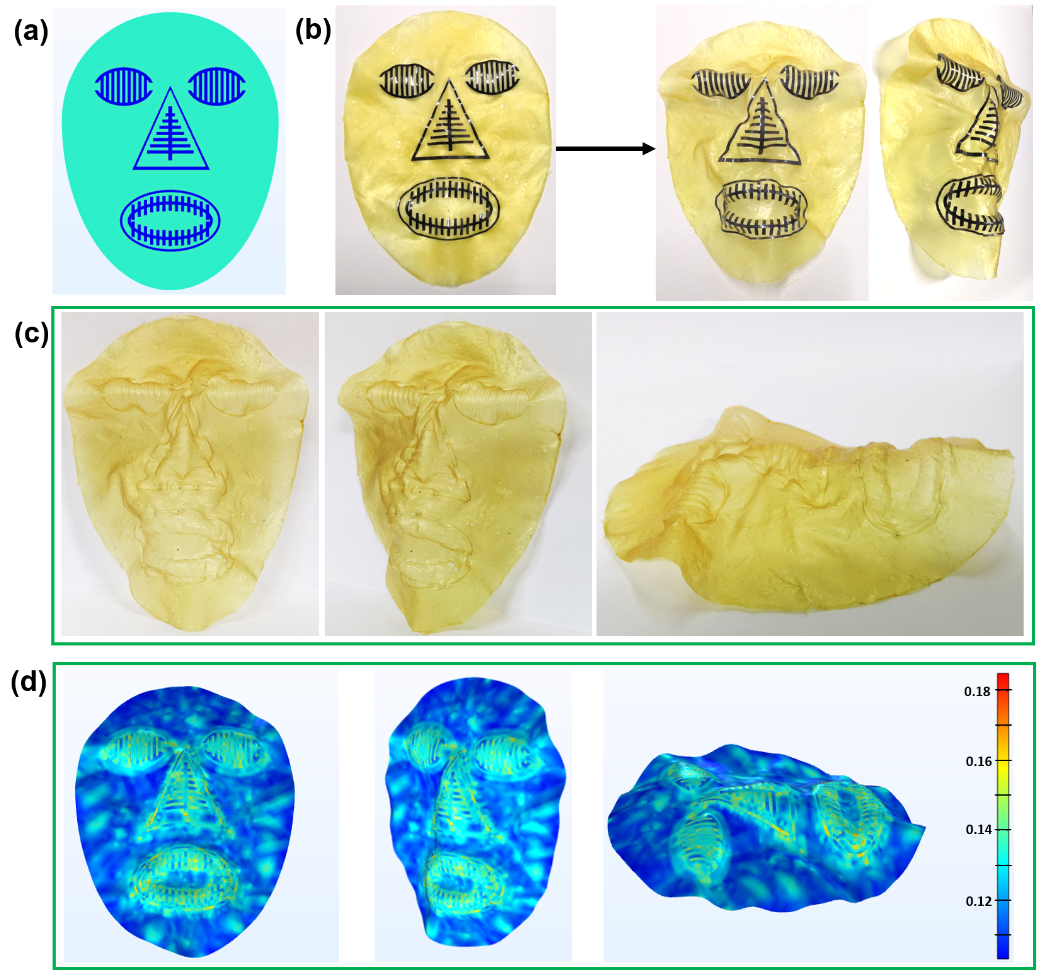

圖4.（a）有限元模擬中設計的人臉狀薄膜；（b）近紅外光照射前（左）和照射后（右）的人臉狀薄膜；（c）剝?nèi)ズ谏z帶后的人臉狀薄膜；（d）人臉狀薄膜的有限元模擬結果。


  作者對四臂軟抓手的抓取過程進行了研究，結果表明，四臂軟抓手從接近、抓取到最后提起物體僅用了105秒。之后作者進一步研究了臂的數量對抓取力的影響（圖5c-e），結果表明，抓取力與臂的數量成正比（圖5f），因為每個臂都有相同的彎曲剛度，所以六臂軟抓手的最大抓取力達到了2.4N。因此，作者認為抓取力是由軟抓手手臂的彎曲剛度所主導的。為了加強彎曲剛度，作者設計并制作了一種帶有雙曲率設計的四臂軟抓手（圖5g），一個典型的雙曲率變形有兩個垂直的彎曲方向（圖5g中的y和z方向）。因此，雙曲率彎曲后的高斯曲率K= ky?kz > 0。正如高斯絕妙定理所描述的那樣，從幾何上改變非零的高斯曲率需要額外的非均勻的面內拉伸、壓縮或剪切。因此，由于雙曲率軟抓取器的高斯曲率（>0）在抓取力測量過程中發生變化，因此需要更高的提升力。結果表明，帶有雙曲率設計的四臂軟抓手的抓取力為2.5N（圖5h），比普通四臂軟抓手高108%。

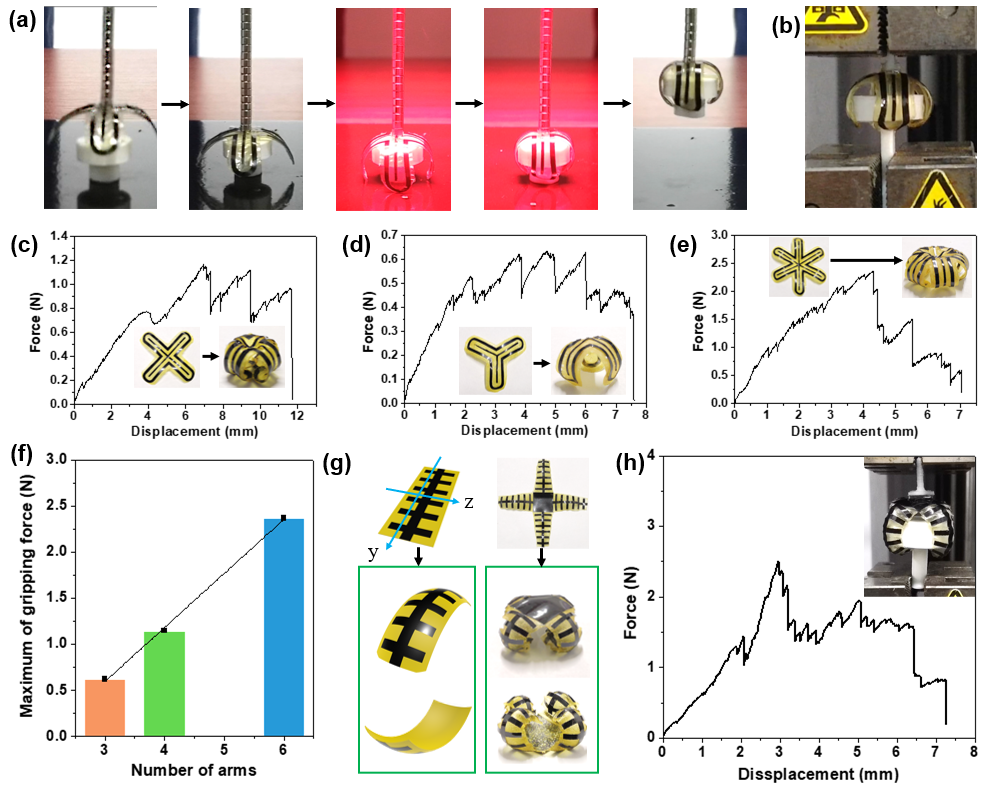

圖5.（a）四臂軟抓手抓取物體的過程;（b）抓取力測試方法示意圖;（c-e）四臂、三臂和六臂軟抓手的力-位移曲線;（f）最大抓取力與軟抓手臂數的關系;（g-h）雙曲率抓手的設計方案及力-位移曲線。


  以上研究成果以“Phototunable, Reconfigurable and Complex Shape Transformation of Fe3+-containing Bilayer Polymer Materials”為題發表于Chemistry of Materials（Doi: 10.1021/acs.chemmater.2c01624）。論文第一作者為寧波大學材化學院碩士生王雷，通訊作者為寧波大翁更生副教授。本研究得到了國家自然科學基金面上項目（22175100），浙江省自然科學基金（LY22E030001、LY19E030002）與寧波市自然科學基金（2019A610133）的資助。


  文章鏈接：https://pubs.acs.org/doi/10.1021/acs.chemmater.2c01624
