柔性離子導體，如離子凝膠和水凝膠，由于其可拉伸性和良好的電學性能，在智能機器人和可穿戴設(shè)備中具有廣泛的應(yīng)用。然而，由于能量耗散區(qū)域較小，目前的凝膠材料仍然存在低斷裂韌性（< 10 kJ m-2）、低強度（< 1 MPa）和低模量（< 0.1 MPa）等問題，難以承受高載荷和抵抗裂紋擴展，導致其可靠性和耐久性下降。
近日，福州大學鄒志剛院士團隊呂曉林副教授在《Nature Communications》上發(fā)表文章《Tough fiber-reinforced composite ionogels with crack resistance surpassing metals》，報道了一種界面互鎖策略，通過在離子凝膠中引入高性能纖維，利用超分子網(wǎng)絡(luò)使兩者實現(xiàn)緊密結(jié)合，來制備纖維增強復(fù)合離子凝膠（FRCI）（圖1）。由于緊密的界面互鎖，FRCI在變形時可以通過離子凝膠的剪切變形有效分散應(yīng)力，從而形成較大的能量耗散區(qū)域。同時，通過離子凝膠內(nèi)部超分子網(wǎng)絡(luò)的解離和纖維的斷裂可以耗散大量能量以抵抗裂紋擴展，從而使FRCI具有高韌性、高強度、高彈性模量和低彎曲模量。而且，FRCI的韌性和抗裂性甚至可以超過金屬和合金。結(jié)合其良好的導電性，在智能仿生韌帶、智能防護裝備中具有應(yīng)用潛力。

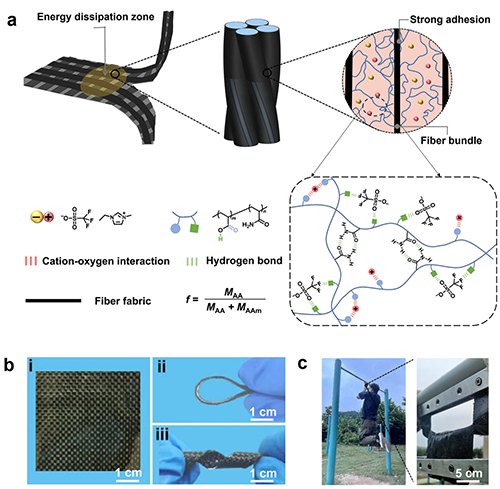

圖1. FRCI的結(jié)構(gòu)示意圖和抗裂能力圖片展示
如圖2和3所示，纖維和離子凝膠之間的緊密結(jié)合使其在變形時可以實現(xiàn)應(yīng)力分散，而不會發(fā)生脫附。因此，相比于離子凝膠和纖維織物，FRCI在保持低彎曲模量的同時，具有顯著增強的力學性能。同時，通過褲型撕裂測試發(fā)現(xiàn)，FRCI的撕裂韌性遠遠超過離子凝膠和纖維織物，甚至超過兩者的乘積。而且，相比于常規(guī)凝膠材料，FRCI具有顯著增大的能量耗散區(qū)域。

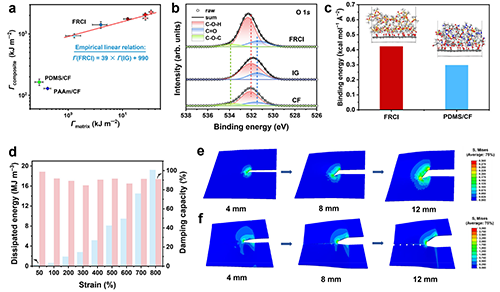

圖2. FRCI的增韌機理

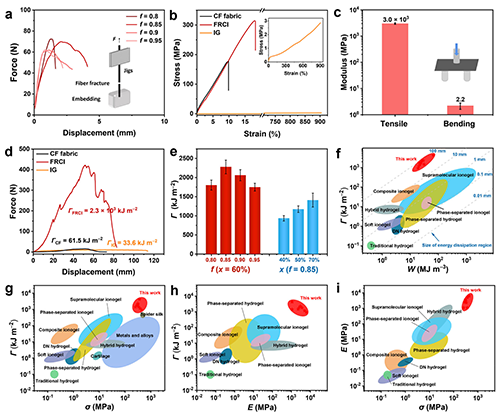

圖3. FRCI的力學性能
結(jié)合其良好的電導率，FRCI可以作為智能仿生韌帶，在有效固定人工骨的同時實現(xiàn)信號的實時監(jiān)測（圖4）。

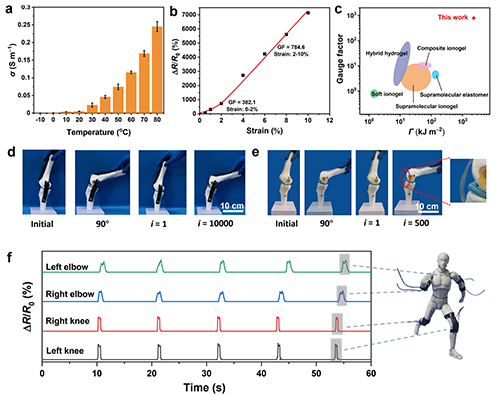

圖4. FRCI的電學性能
此外，通過界面互鎖策略，利用纖維實現(xiàn)離子凝膠增韌的策略具有普適性（圖5）。因此，通過對離子凝膠所使用的單體結(jié)構(gòu)、離子液體類型以及纖維的種類、編織方式進行調(diào)控，可以得到不同的高強韌復(fù)合離子凝膠。

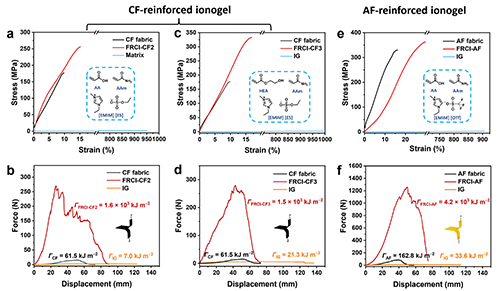

圖5. FRCI的普適性
福州大學呂曉林副教授為本論文的第一作者和通訊作者，共同通訊作者包括南京大學鄒志剛院士和福建協(xié)和周飄飄。該工作還得到了北京大學沈志豪教授的指導和幫助，以及國家自然科學基金項目、福建省光電信息科技創(chuàng)新實驗室、福建省自然科學基金項目、國家重點研發(fā)計劃等基金項目的資助。
論文鏈接：https://www.nature.com/articles/s41467-025-59396-9
