80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

  生物電化學(xué)系統(tǒng)（BESs）利用產(chǎn)電微生物分解有機(jī)物，同時(shí)將電子轉(zhuǎn)移到細(xì)胞外，以實(shí)現(xiàn)污染物降解、能源生產(chǎn)或其他生態(tài)功能。然而，在長時(shí)間的運(yùn)作過程中，陽極上電活性生物膜（EABs）的老化會阻礙細(xì)胞外電子的有效產(chǎn)生和轉(zhuǎn)移，導(dǎo)致BESs性能的惡化。用來改善生物膜老化的如控制水利條件和離子濃度、引入中間生態(tài)競爭和聲空化等傳統(tǒng)方法涉及高額的成本及效果不理想等問題。此外，近年來生物質(zhì)基多孔碳電極由于其環(huán)境友好性，可再生性，具有更高的生物量負(fù)載能力，是一種備受青睞的陽極材料，但生物膜老化造成的孔隙堵塞和傳質(zhì)限制阻礙了其進(jìn)一步的發(fā)展。

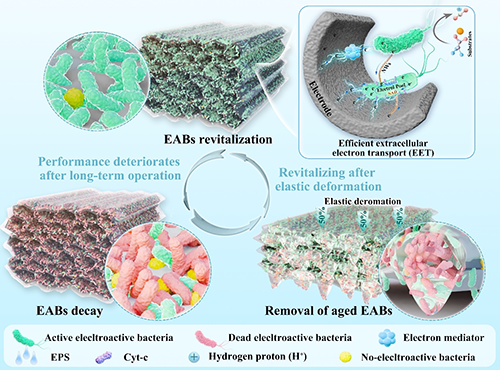

  針對上述挑戰(zhàn)，東北林業(yè)大學(xué)劉守新教授團(tuán)隊(duì)首次提出了一種利用柔性纖維素/木質(zhì)素基陽極（CAs）材料的彈性變形來恢復(fù)老化生物膜的有效策略。合成的仿木管狀結(jié)構(gòu)陽極材料在濕態(tài)下表現(xiàn)出優(yōu)異的壓縮性能和抗疲勞性能。經(jīng)過柔性生物陽極的彈性變形后，老化生物膜的代謝活性顯著增加、抑制胞外電子轉(zhuǎn)移的死細(xì)胞和松散結(jié)合的胞外聚合物被有效去除。此外，壓縮過程抑制了來自非外電微生物的生態(tài)競爭�？傮w而言，陽極發(fā)生彈性變形后，功率密度得到了顯著提高，離子擴(kuò)散、比電容和催化響應(yīng)電流均有所改善。該工作對BESs的實(shí)際長期應(yīng)用至關(guān)重要，也為陽極材料對微生物的機(jī)械影響提供了新的見解。這項(xiàng)研究成果以“Elastic Deformation of Cellulose/Lignin-based Anode for Rejuvenating Aged Mix-Cultured Electroactive Biofilms”為題發(fā)表在《Advanced science》雜志上。文章第一作者為東北林業(yè)大學(xué)博士研究生劉雪，通訊作者為東北林業(yè)大學(xué)劉守新教授、李偉教授和王睿文副教授。該研究工作得到了國家自然科學(xué)基金，中央高�；究蒲袠I(yè)務(wù)費(fèi)專項(xiàng)基金和中國博士后面上基金等項(xiàng)目的支持。

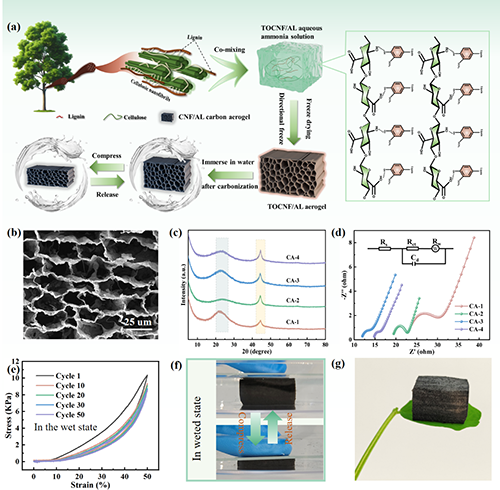

圖1.(a)碳?xì)饽z制備示意圖。(b)CA-2的SEM圖像。(c)CAs的XRD譜圖。(d)CAs的奈奎斯特圖。(e)濕態(tài)CA-2在50%應(yīng)變下循環(huán)壓縮50次的應(yīng)力-應(yīng)變曲線。(f)CAs在磷酸鹽緩沖溶液中壓縮和釋放過程的數(shù)碼圖片。(g)CA-2的數(shù)碼照片。

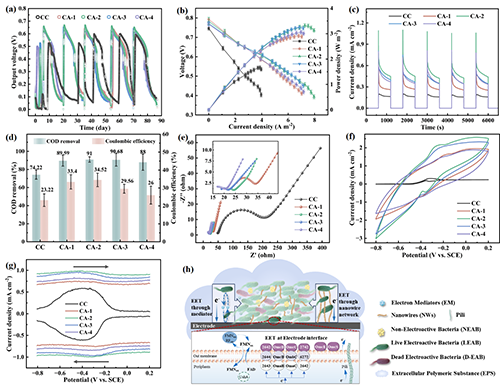

圖2.(a)碳布（CC）和CAs陽極微生物燃料電池（MFCs）的輸出電壓。(b)不同陽極MFCs的功率密度。(c)不同陽極MFCs的充放電曲線。(d)不同陽極MFCs的COD去除率和庫侖效率。生物膜覆蓋后CC和CAs陽極的(e)奈奎斯特圖，(f)循環(huán)伏安曲線，和(g)差分脈沖伏安曲線。(h)陽極生物膜胞外電子傳遞機(jī)理示意圖。

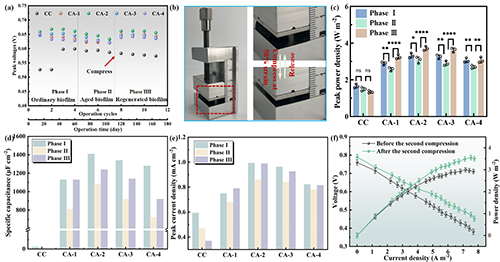

圖3. CC和CAs陽極MFCs在不同時(shí)期的電化學(xué)性能比較。(a)不同陽極MFCs每個(gè)輸出電壓周期的峰值電壓。(b)CAs生物陽極壓縮過程示意圖。(c)不同陽極MFCs的峰值功率密度比較(P < 0.05 (ns), P < 0.05 (*), P < 0.01 (**), P < 0.001 （***), P < 0.0001(****)）。(d)不同生物陽極在不同時(shí)期的比電容。(e)不同生物陽極不同時(shí)期的峰值差分脈沖伏安電流密度。(f)二次壓縮前后CA-2陽極MFC的功率密度對比。

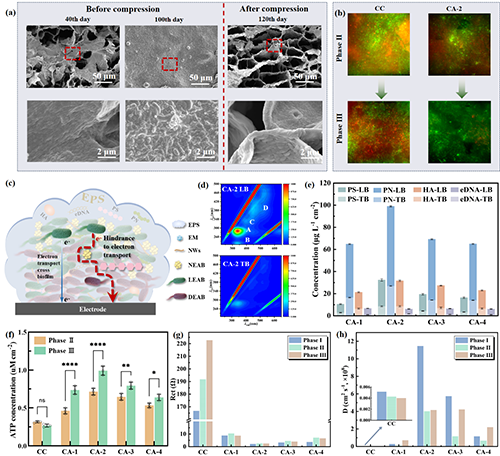

圖4. (a) CA-2生物陽極在不同時(shí)期的SEM圖像。 (b) CC和CA-2陽極生物膜在時(shí)期Ⅱ和時(shí)期Ⅲ的MutiSIM圖像。 (c)老化生物膜的胞外電子轉(zhuǎn)移機(jī)理示意圖。(d) CA-2生物陽極的三維熒光圖像。(e)從生物陽極擠出液體中提取的胞外聚合物的組分分析（LB-EPS和TB-EPS分別代表松散結(jié)合和緊密結(jié)合的細(xì)胞外聚合物物質(zhì)。PS、PN、HA和eDNA分別是多糖、蛋白質(zhì)、腐殖酸和胞外DNA的縮寫）。(f)不同生物陽極在時(shí)期Ⅱ和時(shí)期Ⅲ的ATP含量的比較。不同生物陽極的(g)電荷轉(zhuǎn)移電阻和(h)離子擴(kuò)散系數(shù)。

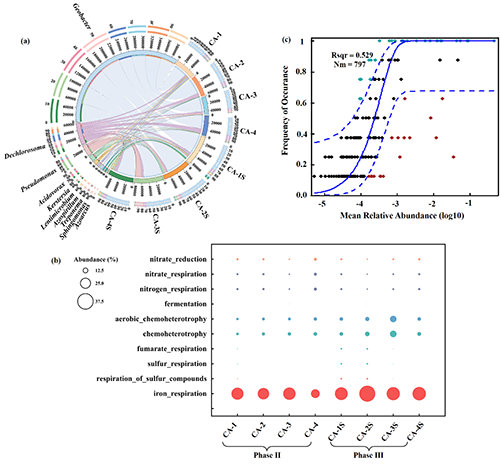

圖5. (a)時(shí)期Ⅱ和時(shí)期Ⅲ不同CAs陽極生物膜在屬水平上的Circos圖。(b) CAs陽極生物膜功能屬的相對豐度氣泡圖。(c) CAs生物陽極生物膜的中性群落模型分析。

圖6. CAs陽極的彈性形變對微生物燃料電池性能改善的機(jī)理分析。

  原文鏈接：https://doi.org/10.1002/advs.202417788
